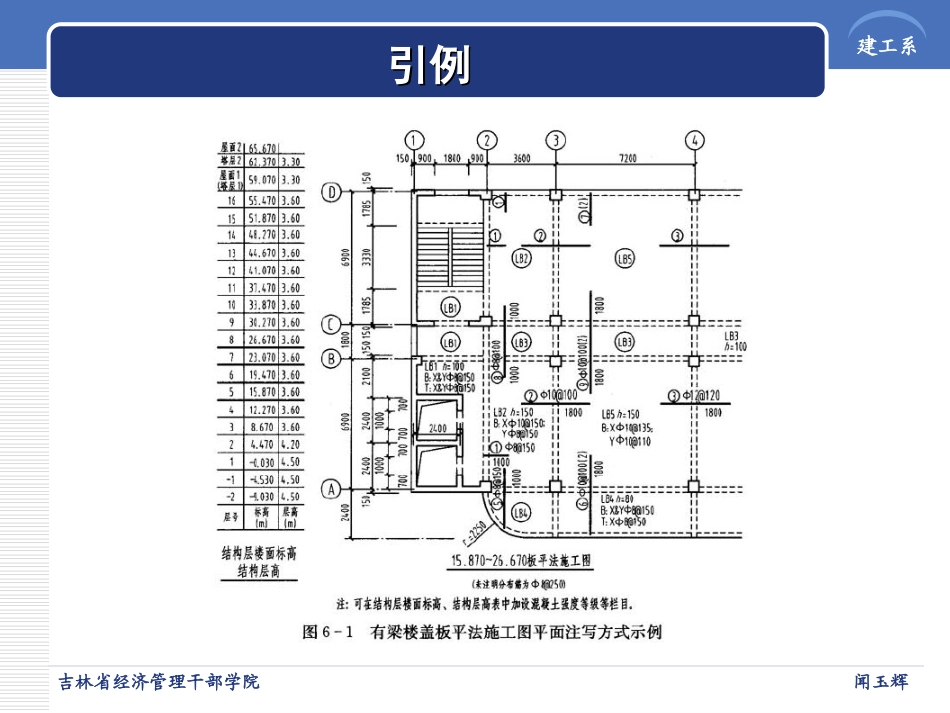

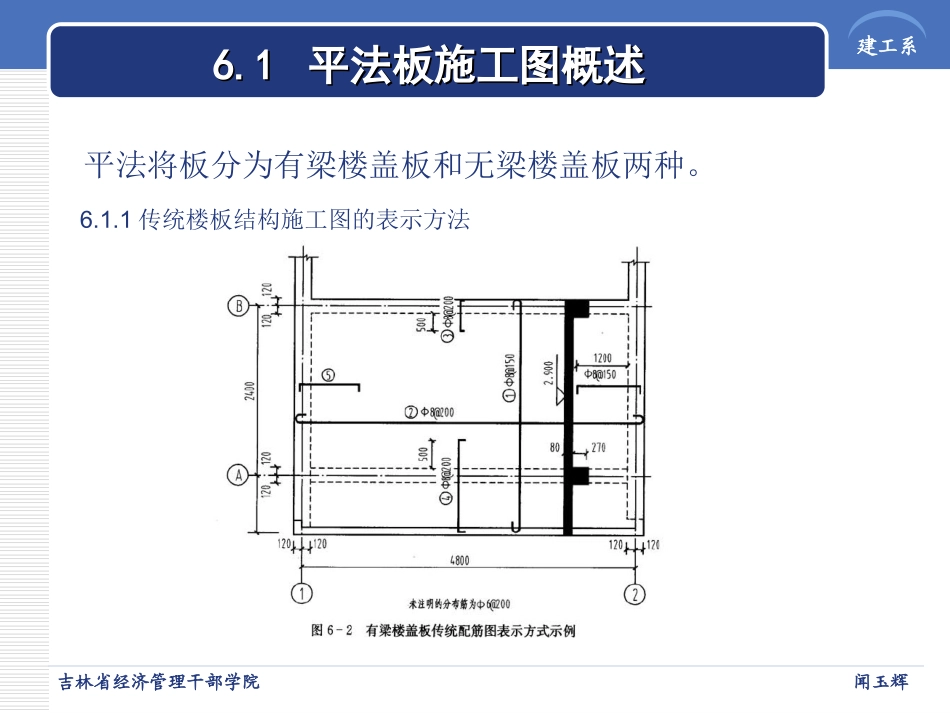

建工系第六章板的施工图识读吉林省经济管理干部学院专用教学课件建工系吉林省经济管理干部学院闻玉辉引例引例建工系吉林省经济管理干部学院闻玉辉6.16.1平法板施工图概述平法板施工图概述平法将板分为有梁楼盖板和无梁楼盖板两种。6.1.1传统楼板结构施工图的表示方法建工系吉林省经济管理干部学院闻玉辉6.16.1平法板施工图概述平法板施工图概述6.1.2楼盖板平法施工图的表示方法为方便设计表达和施工识图，板平法施工图规定结构平面的坐标方向为:（1）当两向轴网正交布置时，图面从左至右为x向，从下至上为Y向;（2）当轴网转折时，局部坐标方向顺轴网转折角度作相应转折;（3）当轴网向心布置时，切向为x向，径向为Y向。建工系吉林省经济管理干部学院闻玉辉6.26.2平法楼盖的编号和厚度平法楼盖的编号和厚度6.2.1有梁楼盖板的编号和厚度一、有梁楼盖板的编号对于普通楼面，两向均以一跨为一板块;对于密肋楼盖，两向主梁(框架梁)均以一跨为一板块(非主梁密肋不计)。所有板块应逐一编号，相同编号的板块可择其一做集中标注，其他仅注写置于圆圈内的板编号，以及当板面标高不同时的标高高差。板块编号按表6一3中的规定。建工系吉林省经济管理干部学院闻玉辉6.26.2平法楼盖的编号和厚度平法楼盖的编号和厚度二、有梁楼盖板的板厚板厚注写为h=XXX(为垂直于板面的厚度)。当悬挑板的端部改变截面厚度时，用斜线分隔根部和端部的高度值，注写为h=XXX/XXX。如果图中已统一注明板厚，则此项可不注。建工系吉林省经济管理干部学院闻玉辉6.26.2平法楼盖的编号和厚度平法楼盖的编号和厚度6.2.2无梁楼盖板的编号和厚度无梁楼盖板是指以柱为支座的楼面与屋面板。为了保证柱顶处楼盖板的抗冲切满足计算要求，规范规定板的厚度不应小于150mm，且在与45度冲切破坏锥面相交的范围内配置按计算所需的箍筋及相应的架立筋或弯起钢筋。一、无梁楼盖板的编号无梁楼盖板是分“板带”配置钢筋的，板带编号按表6一3中的规定。建工系吉林省经济管理干部学院闻玉辉6.26.2平法楼盖的编号和厚度平法楼盖的编号和厚度三、无梁楼盖板的板厚板带厚注写为h=XXX,板带宽注写为b=XXX。当无梁楼盖板的整体厚度和板带宽度已在图中注明时，此项可不注。暗梁的截面尺寸是指：箍筋外皮宽度X板厚。三、无梁楼盖中暗梁的编号建工系吉林省经济管理干部学院闻玉辉6.36.3楼盖板平法标准配筋构造楼盖板平法标准配筋构造6.3.1传统有梁楼盖板结构施工图的表示方法一、现浇有粱楼盖板的厚度当为双向板时，板的最小厚度为80mm;当为单向板时，民用建筑楼板和屋面板的最小厚度为60mm;工业建筑楼板的最小厚度为70mm。其他类别的最小板厚可查表6-2。建工系吉林省经济管理干部学院闻玉辉6.36.3楼盖板平法标准配筋构造楼盖板平法标准配筋构造二、现浇有梁楼盖板的受力钢筋、构造钢筋和分布筋(一)板内受力钢筋建工系吉林省经济管理干部学院奚元嶂建工系吉林省经济管理干部学院闻玉辉6.36.3楼盖板平法标准配筋构造楼盖板平法标准配筋构造建工系吉林省经济管理干部学院闻玉辉6.36.3楼盖板平法标准配筋构造楼盖板平法标准配筋构造知识链接:现行混凝土规范第9.1.6条规定:当现浇板的受力钢筋与梁平行时，应沿梁长度方向配置间距不大于200mm，且与梁垂直的上部构造钢筋，其直径不宜小于8mm，且单位长度内的总截面面积不宜小于板中单位宽度内受力钢筋截面面积的1/3。该构造钢筋伸入板内的长度从梁边算起每边不宜小于板计算跨度的I/4。现行混凝土规范规定:对与支承结构整体浇筑或嵌固在承重砌体墙内的现浇混凝土板，应沿支承周边配里上部构造钢筋，其直径不宜小于8mm，间距不宜大于200mm，并应符合下列规定:建工系吉林省经济管理干部学院闻玉辉6.36.3楼盖板平法标准配筋构造楼盖板平法标准配筋构造(I)现浇楼盖周边与混凝土梁或混凝土墙整体浇筑的单向板或双向板，应在板边上部设置垂直于板边的构造钢筋，其截面面积不宜小于板跨中相应方向纵向钢筋截面面积的1/3，该钢筋自梁边或堵边伸入板内的长度，在单向板中不宜小于板受力方向计算跨度的1/5，在双向板中不宜小于板短跨方向计算跨度的1/4;在板角处该钢筋应沿两个垂直方向布里或按放射状布置;当柱角或墙的...
