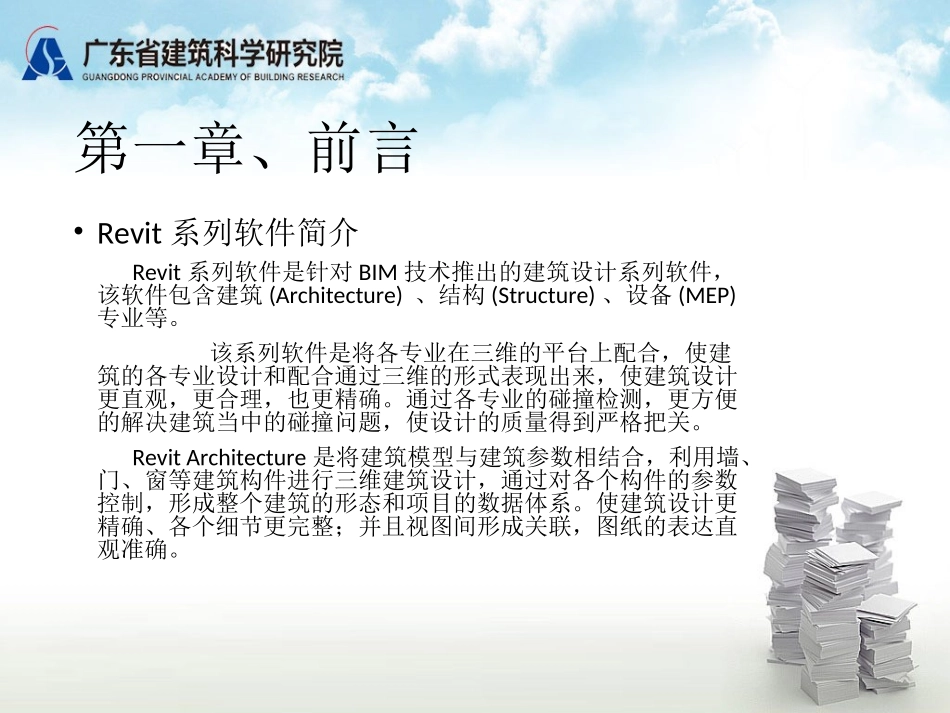

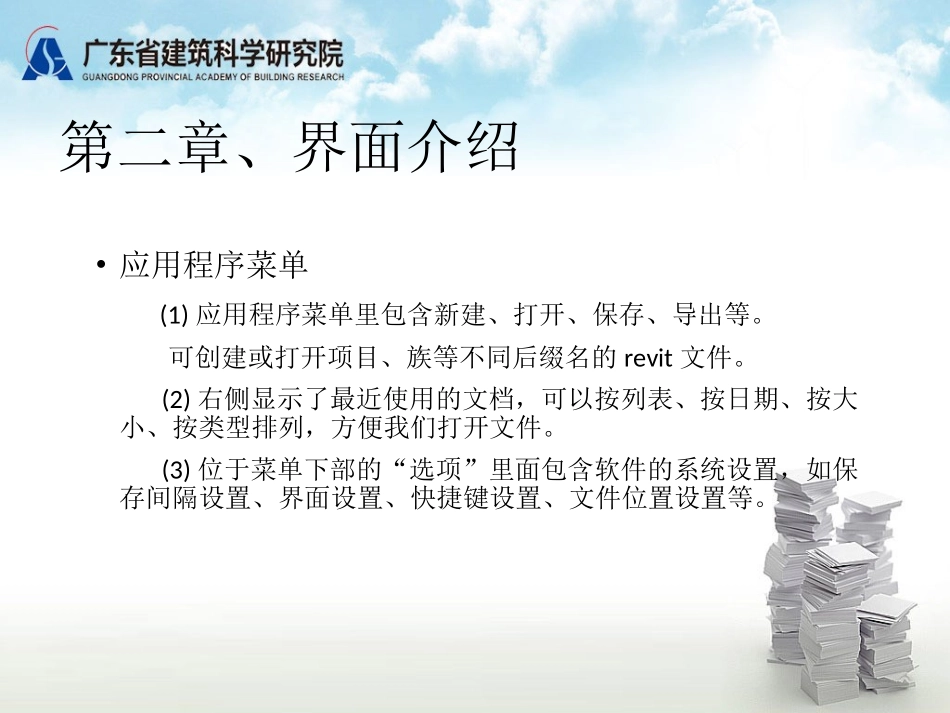

RevitArchitecture应用教程第一章、前言•Revit系列软件简介Revit系列软件是针对BIM技术推出的建筑设计系列软件，该软件包含建筑(Architecture)、结构(Structure)、设备(MEP)专业等。该系列软件是将各专业在三维的平台上配合，使建筑的各专业设计和配合通过三维的形式表现出来，使建筑设计更直观，更合理，也更精确。通过各专业的碰撞检测，更方便的解决建筑当中的碰撞问题，使设计的质量得到严格把关。RevitArchitecture是将建筑模型与建筑参数相结合，利用墙、门、窗等建筑构件进行三维建筑设计，通过对各个构件的参数控制，形成整个建筑的形态和项目的数据体系。使建筑设计更精确、各个细节更完整；并且视图间形成关联，图纸的表达直观准确。第二章、界面介绍•应用程序菜单(1)应用程序菜单里包含新建、打开、保存、导出等。可创建或打开项目、族等不同后缀名的revit文件。(2)右侧显示了最近使用的文档，可以按列表、按日期、按大小、按类型排列，方便我们打开文件。(3)位于菜单下部的“选项”里面包含软件的系统设置，如保存间隔设置、界面设置、快捷键设置、文件位置设置等。“选项”里面的“文件位置”，可对样板文件的默认路径进行设置。可新建项目文件、族文件、概念体量等不同类型的Revit文件。达方式的设定等，是一个项目的绘制基准。文件后缀名为rte。可通过右边的“浏览”按钮选择样板文件所在的路径。(3)新建：“新建”一栏如选“项目”，则进入新项目的创建界面，绘制后就可保存为后缀名rvt的项目文件；如选“项目样板”，则是在该项目样板上进行修改编辑，改动后只能保存为后缀名rte的样板文件，两者作用不同。如需新建项目，选择“项目”按钮后点击确定。(2)样板文件的选择：样板文件包含着项目文件的初始数据设定、单位设定、以及一些基本视图、符号表新建项目(1)选择应用程序菜单里的“新建”→“项目”。界面布局介绍快速访问工具栏信息中心功能区选项栏视图控制栏状态栏立面图标绘图区域：图形应在四个立面图标范围内绘制。项目浏览器：项目中所有的视图、图纸，已载入的族文件等。属性对话框：可通过此查看及修改视图或图元的属性设置和它们的族参数。怎样利用界面了解一个项目(1)、各层平面图、各立面图的查看：通过项目浏览器双击查看项目中的楼层平面视图和立面视图，滚动鼠标中键缩放图形，按住鼠标中键拖动图形进行查看。我们可利用已有的项目进行读图操作。点击“应用程序菜单”--“打开”--“项目”,打开一个已有的项目。(2)、三维视图的查看：通过项目浏览器双击“三维视图”下的“3D”按钮，或单击快速访问工具栏上的小房子图标，可打开该项目的默认三维视图。访问默认三维视图的按钮进入三维视图后，滚动鼠标中键可缩放图形；按住鼠标中键可拖动图形；Shift+按住鼠标中键可各方向旋转图形；Ctrl+按住鼠标中键可缩放图形。ViewCube：按住鼠标左键转动方块可旋转浏览三维模型。方块含有多个默认方向的按钮，可快速切换到各个角度查看三维模型。方块的左上方有主视图按钮，点击后视图会自动调整到系统默认的三维视角。导航栏：位于绘图区域右侧，用于拖动和缩放图形，快捷键za能将图形缩放到屏幕的中心位置。ViewCube主视图导航栏剖面框的应用：三维视图中我们不仅可以看到模型的外部细节，还可以通过剖面框看到建筑的内部。勾选视图属性对话框里面的“剖面框”选项。在三维视图选中剖面框后，可以在三维视图、平面图、立面图上拖动各个面的剖切位置，以达到需要的剖切效果。如果要将模型复原，把“剖面框”的勾选去掉即可。(3)、项目中图元属性类型的查看。1、Revit的图层概念可见性/图形对话框：快捷命令“vg”，可控制图层的可见性和显示样式。相当于Revit的图层管理器。Revit中的图层分为模型、注释、导入、链接等类别。2、图元的选择方法（1）多项选择（Ctrl+鼠标左键）（2）框选（正选：从右向左框选，所有接触到的图元被选中。反选：从左向右框选，包含在内的图元被选中。）（3）按tab键进行图元切换选择按tab键可进行箭头位置上重合图元的切换。（4）两种快速选择的方法：☆“过滤器”的应用----依据图层原理进行选择框选之后，过滤器中...
