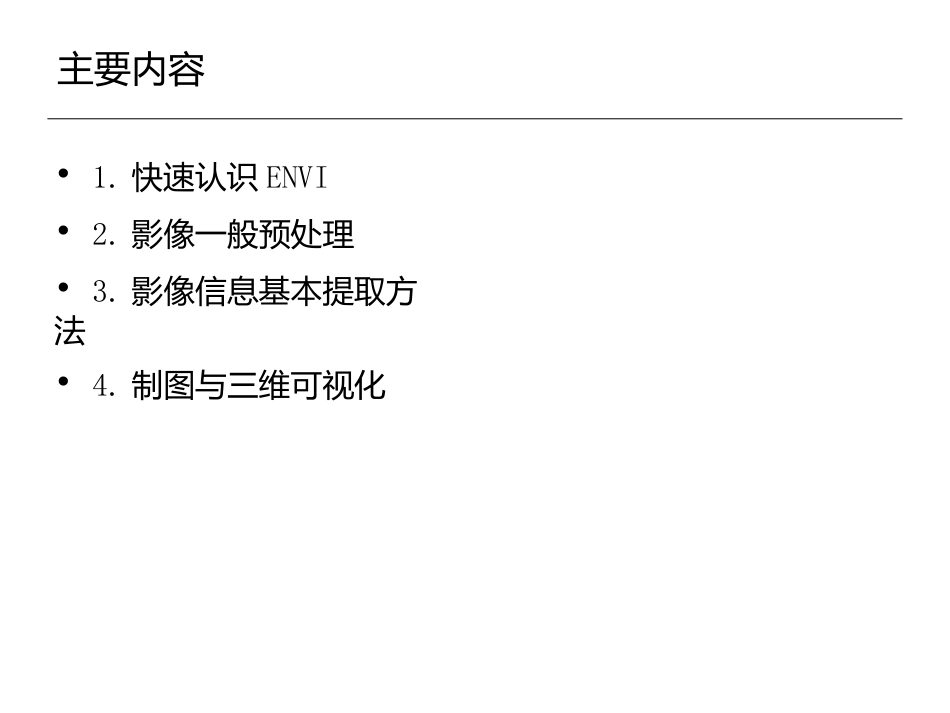

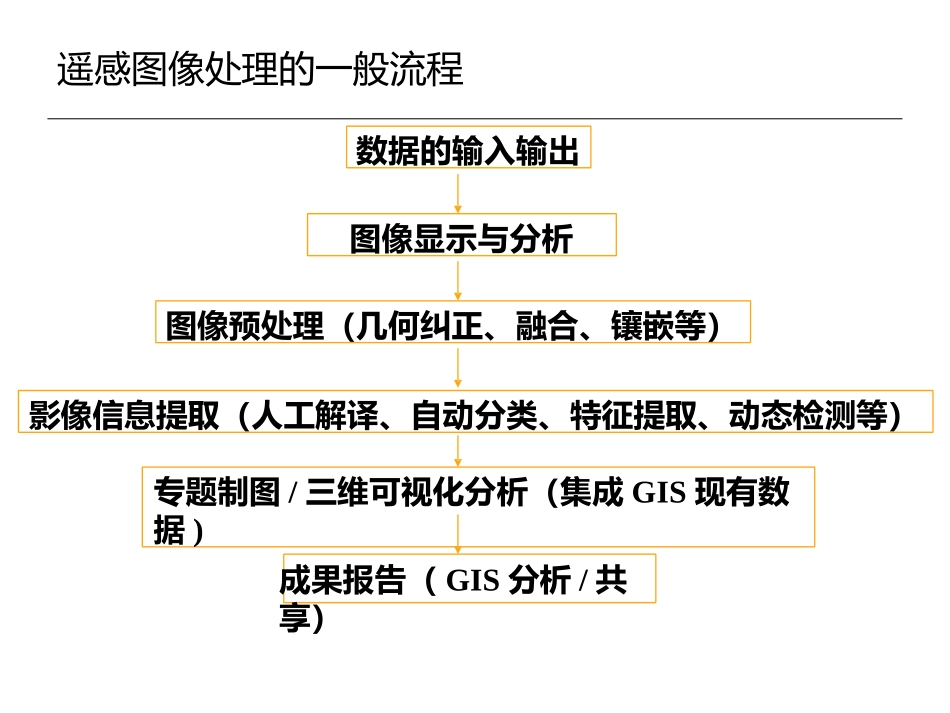

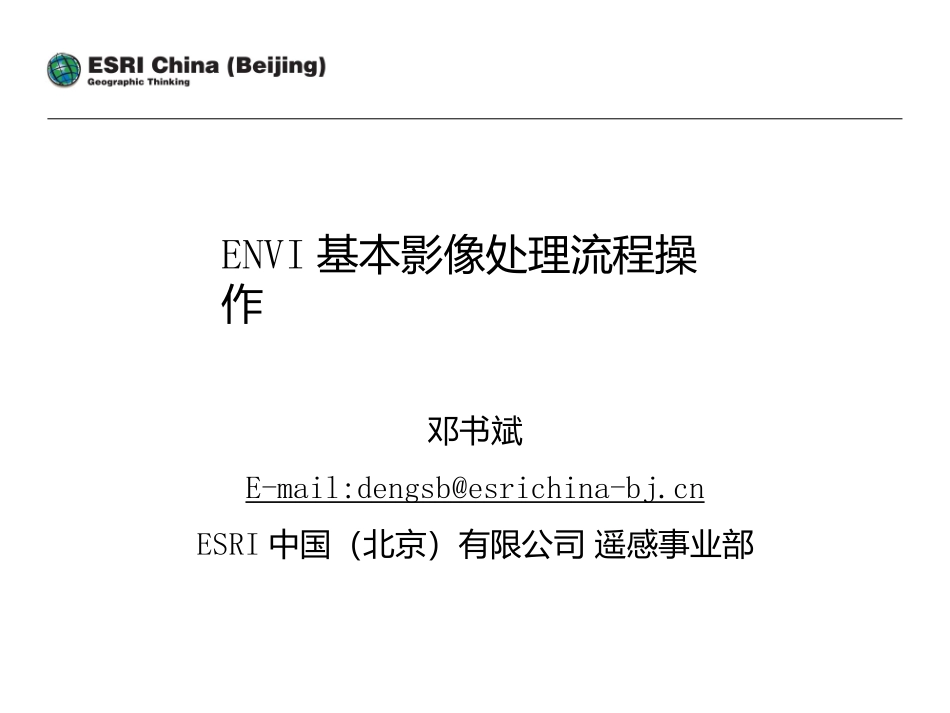

ENVI基本影像处理流程操作邓书斌E-mail:dengsb@esrichina-bj.cnESRI中国（北京）有限公司遥感事业部主要内容•1.快速认识ENVI•2.影像一般预处理•3.影像信息基本提取方法•4.制图与三维可视化数据的输入输出图像显示与分析图像预处理（几何纠正、融合、镶嵌等）影像信息提取（人工解译、自动分类、特征提取、动态检测等）专题制图/三维可视化分析（集成GIS现有数据)成果报告（GIS分析/共享）遥感图像处理的一般流程1.快速认识ENVI•1.1ENVI简介•1.2安装目录结构•1.3栅格文件系统和储存•1.4数据输入•1.5数据显示•1.6常见系统设置FeatureExtraction空间特征提取模块DEMExtraction立体像对高程提取模块AtmosphericCorrection大气校正模块1.1ENVI简介——ENVI/IDL体系结构ENVIIDL扩展模块主模块开发语言IDLAdvanced数学与统计扩展工具包IDLDataMiner数据库连接工具包Orthorectification正射校正模块NITFNITF数据支持模块1.1ENVI简介——ENVI从图像中获得您所需的信息Image->InformationEXTENDIDL,C++,Java,.NetPanchromatic全色Multispectral多光谱Hyperspectral高光谱TRadarLidarhermalTerrainGPSVector雷达激光雷达热量数据地形数据位置数据矢量数据制图工具矢量工具地形工具高光谱工具信息提取工具预处理工具雷达工具读取显示工具三维可视分析制图输出GeodatabaseGIS分析1.1ENVI简介——大气校正扩展模块(AtmosphericCorrection)•可以有效地去除水蒸气,气溶胶散射，漫反射的邻域效应。•获得地物反射率和辐射率、地表温度等真实物理模型参数。•使影像变得“清晰”1.1ENVI简介——立体像对高程提取扩展模块—DEMExtraction•快速从ALOSPRISM,ASTER,CARTOSAT-1,FORMOSAT-2,GeoEye-1,IKONOS,KOMPSAT-2,OrbView-3,QuickBird,WorldView-1,SPOT1-5等以及航空影像立体像对中提取DEM。•全面支持RPC模型参数，尽可能少的控制点以达到有效的精度•使用DEM编辑工具对提取的DEM做局部编辑•交互量测特征地物的高度和收集3D信息并导出为3DShapefile文件格式提供面向对象方法、易于使用的向导操作流程从高分辨率全色和多光谱数据中提取地物信息。包括：•交通工具–飞机,坦克,汽车,船只•建筑物–建筑物轮廓,屋顶•基础设施–道路,桥梁,机场,海港码头•自然要素–河流,湖泊,森林,田地•云和雾1.1ENVI简介——空间特征提取扩展模块—FeatureExtraction（FX）1.1ENVI简介——正射校正扩展模块——Orthorectification•由瑞典的Spacemetric公司开发•采用的正射校正方法具有可靠和高精度的特点，并且该方法被行业所认可。•支持大区域范围内的多幅影像、多传感器的一次正射校正•具有镶嵌结果的功能，并提供接边线和颜色平衡辅助工具•采用流程化的向导式操作方式和工程化管理。•自定义传感器模型•提供接口函数，便于扩展功能。1.1ENVI简介——NITF数据支持扩展模块——NITF•读写、显示标准NITF格式文件•JPEG2000编码压缩NITF格式文件•支持NITF2.0、NITF2.1和NSIF1.0之间的转换•读写从商业卫星、NCDRD和第二图像格式（NSIF）中获得政府标准数据•广泛支持NSDE的分类或未分类的TREs，也包括自定义的TREs1.1ENVI简介——ENVI/IDL的特点1.先进、可靠的影像信息提取工具——全套影像信息智能化提取工具,全面提升影像的价值。2.专业的光谱分析——高光谱分析一直处于世界领先地位。3.随心所欲扩展新功能——底层的IDL语言可以帮助用户轻松地添加、扩展ENVI的功能，甚至开发定制自己的专业遥感平台。4.流程化图像处理工具——ENVI将众多主流的图像处理过程集成到流程化（Workflow）图像处理工具中，进一步提高了图像处理的效率。5.与ArcGIS的整合——从2007年开始，与ESRI公司的全面合作,为遥感和GIS的一体化集成提供了一个典型的解决方案。1.2安装目录结构•Bin：相应的ENVI运行目录。•Data：数据目录，保存一矢量文件夹（一些矢量数据）、两个TM5栅格数据、两个DEM数据和一个高光谱数据。•Filt_func：ENVI常规传感器的光谱库文件。例如：aster、modis、spot、tm等。•Help：ENVI的帮助文档。•Lib：IDL生成的可编译的程序，用于二次开发。•Map_proj：影像的投影信息，文本格式，客户可...
