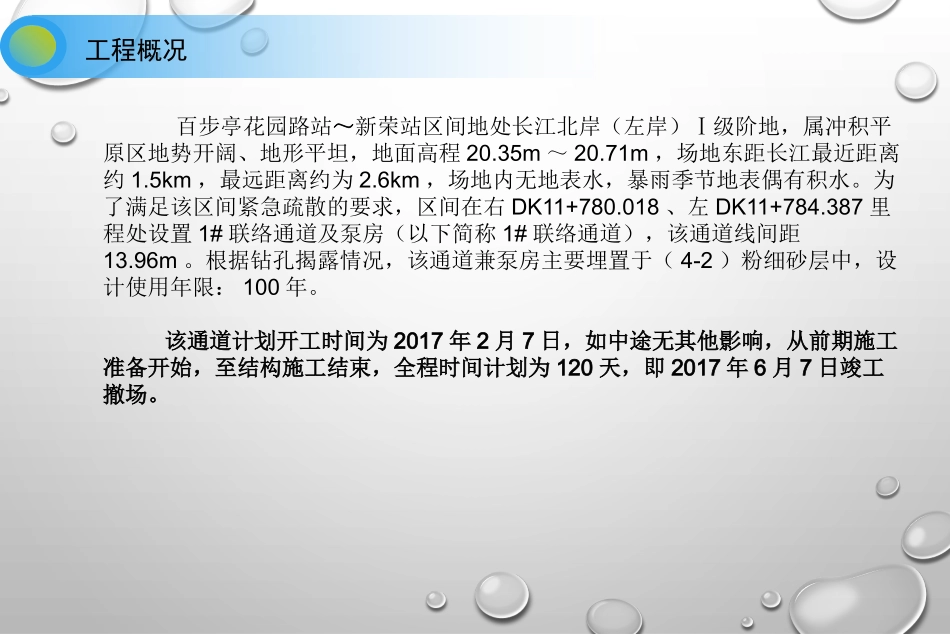

热烈欢迎领导莅临指导工作二零一七年元月百步亭花园路站～新荣站区间地处长江北岸（左岸）Ⅰ级阶地，属冲积平原区地势开阔、地形平坦，地面高程20.35m～20.71m，场地东距长江最近距离约1.5km，最远距离约为2.6km，场地内无地表水，暴雨季节地表偶有积水。为了满足该区间紧急疏散的要求，区间在右DK11+780.018、左DK11+784.387里程处设置1#联络通道及泵房（以下简称1#联络通道），该通道线间距13.96m。根据钻孔揭露情况，该通道兼泵房主要埋置于（4-2）粉细砂层中，设计使用年限：100年。该通道计划开工时间为2017年2月7日，如中途无其他影响，从前期施工准备开始，至结构施工结束，全程时间计划为120天，即2017年6月7日竣工撤场。工程概况区间联络通道布置一览表区间名称附属结构布置通道位置长度（m）联络通道埋深施工方法支护结构选型内部结构断面形式选型百步亭花园路站～新荣站区间1#联络通道兼泵房右DK11+780.018、左DK11+784.387线间距13.96m20.77米矿山法复合式衬砌圆拱平底直墙断面工程概况1号联络通道兼泵房所处地层为4-1粉砂层中，根据地下水赋存条件，本区间沿线地下水类型主要为松散类空隙承压水及基岩裂隙水为主。1号联络通道工程地质情况①地表水本区间地处河流堆积平原地貌单元（相当于长江Ⅰ级阶地）。场地内无地表水，暴雨季节地表偶有积水。②地下水的类型、赋存本区间地下水按埋藏条件主要为上层滞水、孔隙承压水和碳酸盐岩岩溶裂隙水三种类型。上层滞水主要赋存于人工填土层中，含水率与透水性不一，地下水位不连续，无统一的自由水面，水位埋深为0.5～2.0m。孔隙承压水为本区主要地下水，主要赋存于第四系全新统冲积粉砂(4-1）、粉细砂（4-2)、砾卵石（5）层中，与上覆粉质粘土、粉土、粉砂互层（3-5）构成统一承压含水层。含水层顶板为微弱透水的粘性土，顶板埋深3.3m～10.3m，标高10.12m～17.59m，底板为二叠系灰岩、志留系泥岩或石炭系白云岩，埋深26.8m～58.7m，标高-38.28m～-6.00m，含水层厚度20.2m～48.4m，勘察期间实测承压水位14.79m～16.65m，各钻孔实测承压水头如表4-1。岩溶裂隙水主要赋存于碳酸盐岩中，水量整体不大，与上部的孔隙承压水连通性较好。据地质资料显示，上层滞水和承压水对混凝土结构均具微腐蚀性，对钢筋混凝土结构中钢筋无论是在长期浸水情况下还是在干湿交替的条件下均具微腐蚀性。联络通道位于承压含水层中，不涉及上部土的腐蚀性评价。1号联络通道水文条件7地面环境及管线分布情况：1号联络通道附近为小区住宅楼，联络通道距离最近建筑物约20m。地面处有一条路灯线。81号联络通道结构由两个与隧道管片相接的喇叭口、直墙圆弧拱结构水平通道及中部矩形集水井三个部分组成。衬砌采用二次衬砌方式，临时支护层厚度1号联络通道兼泵房为250MM，通道墙和喇叭口底板、集水井的结构层为400MM厚的现浇钢筋混凝土，支护层和结构层之间安装防水层。具体结构见设计图纸。联络通道结构设计方案及技术要求设计方案及技术要求10根据工程地质条件及设计要求，并依据同类工程施工经验：1联络通道（含泵房）采用“隧道内钻孔，冻结临时加固土体，矿山法暗挖构筑”的施工方案，即：在隧道内利用水平孔和倾斜孔+冷冻排管冻结加固地层，使联络通道及泵站外围土体冻结，形成强度高、封闭性好的冻土帷幕，在冻土中采用矿山法进行开挖构筑施工，地层冻结和开挖构筑施工均在区间隧道内进行。选用冻结法加固土体具有冻结壁均匀性好，与隧道管片结合严密，强度高，封水性好，安全可靠的优点，极适于本工程的土体加固。设计方案及技术要求工程名称线间距及埋深工程地质及水文地质地层预加固初支二衬1号联络通道兼泵房线间距：13.96m位于4-1粉砂层中冷冻法加固200mmC25P6网喷混凝土+50mm厚水泥背板400mm厚C40P10模筑钢筋混凝土埋深：20.77m联络通道、泵房概况表1号联络通道结构图百步亭花园路站～新荣站区间1号联络通道结构由两个与隧道管片相接的喇叭口、直墙圆弧拱结构水平通道及中部矩形集水井三个部分组成联络通道净尺寸：高2.6米*2.5米。集水井净尺寸为：长2.7米*高3.68米*宽2.5米。衬砌采用二次衬砌方式，所有临时支护层厚度为250mm；通道墙、顶及集...
