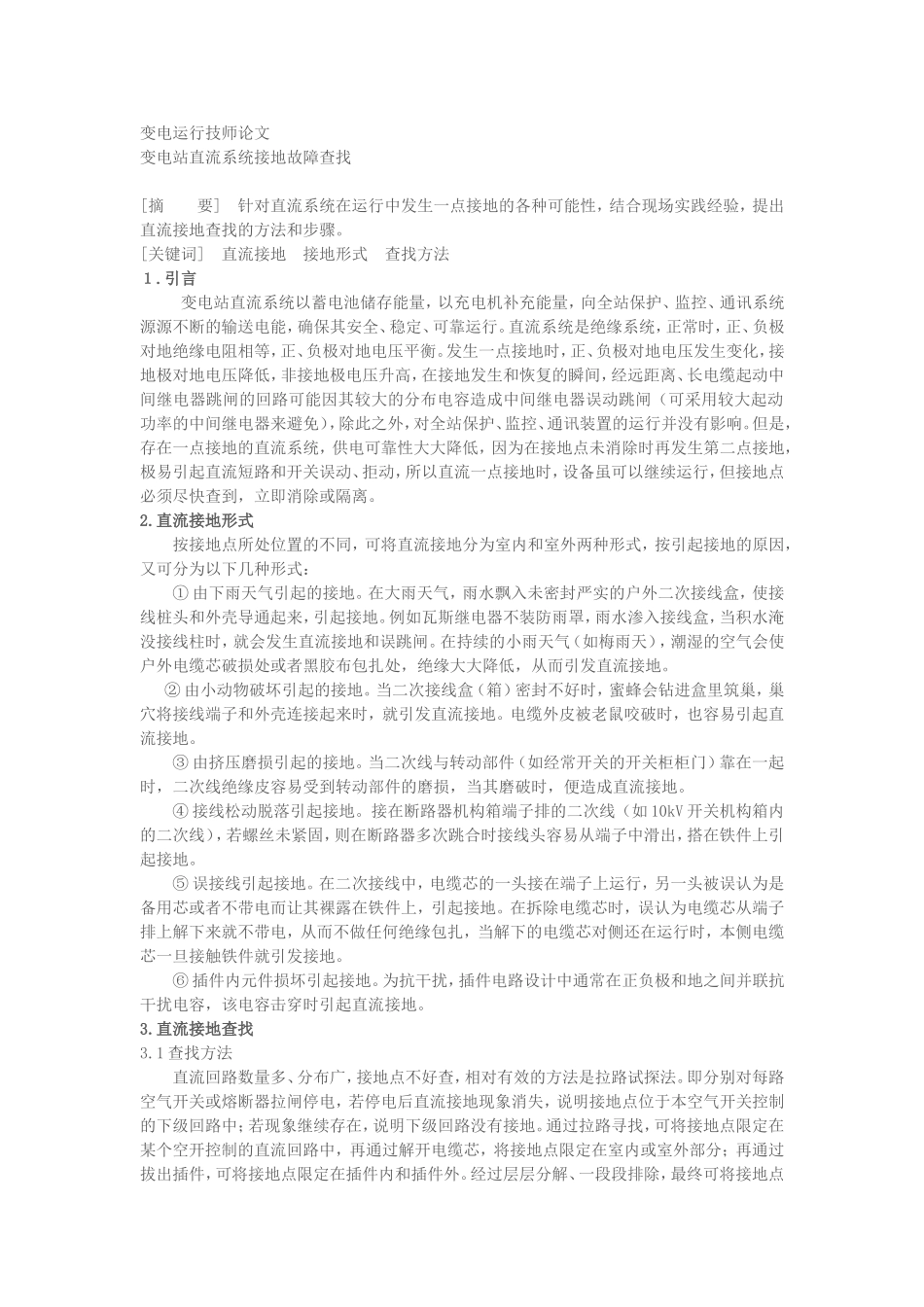

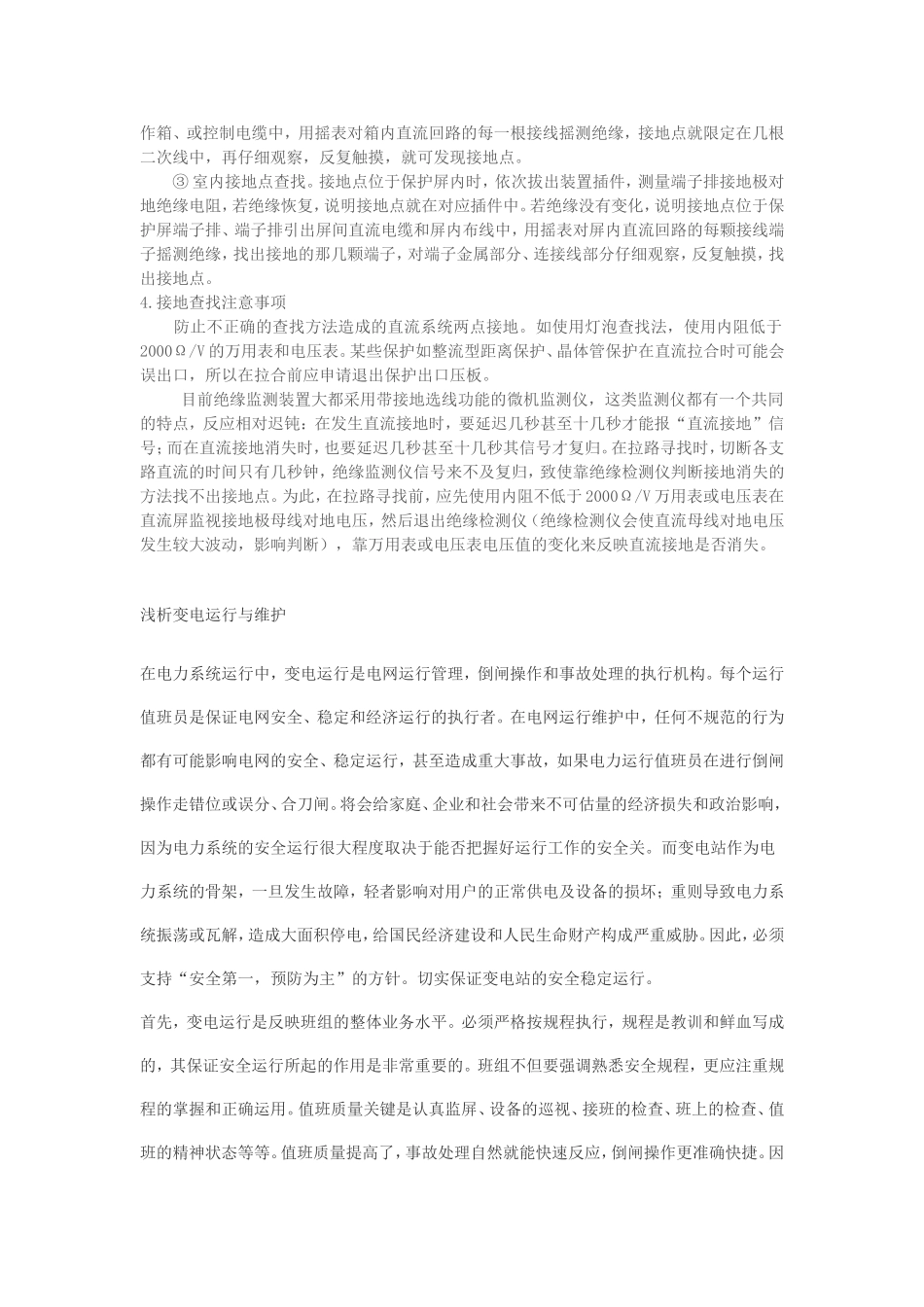

变电运行技师论文变电站直流系统接地故障查找[摘要]针对直流系统在运行中发生一点接地的各种可能性，结合现场实践经验，提出直流接地查找的方法和步骤。[关键词]直流接地接地形式查找方法１.引言变电站直流系统以蓄电池储存能量，以充电机补充能量，向全站保护、监控、通讯系统源源不断的输送电能，确保其安全、稳定、可靠运行。直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，在接地发生和恢复的瞬间，经远距离、长电缆起动中间继电器跳闸的回路可能因其较大的分布电容造成中间继电器误动跳闸（可采用较大起动功率的中间继电器来避免），除此之外，对全站保护、监控、通讯装置的运行并没有影响。但是，存在一点接地的直流系统，供电可靠性大大降低，因为在接地点未消除时再发生第二点接地，极易引起直流短路和开关误动、拒动，所以直流一点接地时，设备虽可以继续运行，但接地点必须尽快查到，立即消除或隔离。2.直流接地形式按接地点所处位置的不同，可将直流接地分为室内和室外两种形式，按引起接地的原因，又可分为以下几种形式：①由下雨天气引起的接地。在大雨天气，雨水飘入未密封严实的户外二次接线盒，使接线桩头和外壳导通起来，引起接地。例如瓦斯继电器不装防雨罩，雨水渗入接线盒，当积水淹没接线柱时，就会发生直流接地和误跳闸。在持续的小雨天气（如梅雨天），潮湿的空气会使户外电缆芯破损处或者黑胶布包扎处，绝缘大大降低，从而引发直流接地。②由小动物破坏引起的接地。当二次接线盒（箱）密封不好时，蜜蜂会钻进盒里筑巢，巢穴将接线端子和外壳连接起来时，就引发直流接地。电缆外皮被老鼠咬破时，也容易引起直流接地。③由挤压磨损引起的接地。当二次线与转动部件（如经常开关的开关柜柜门）靠在一起时，二次线绝缘皮容易受到转动部件的磨损，当其磨破时，便造成直流接地。④接线松动脱落引起接地。接在断路器机构箱端子排的二次线（如10kV开关机构箱内的二次线），若螺丝未紧固，则在断路器多次跳合时接线头容易从端子中滑出，搭在铁件上引起接地。⑤误接线引起接地。在二次接线中，电缆芯的一头接在端子上运行，另一头被误认为是备用芯或者不带电而让其裸露在铁件上，引起接地。在拆除电缆芯时，误认为电缆芯从端子排上解下来就不带电，从而不做任何绝缘包扎，当解下的电缆芯对侧还在运行时，本侧电缆芯一旦接触铁件就引发接地。⑥插件内元件损坏引起接地。为抗干扰，插件电路设计中通常在正负极和地之间并联抗干扰电容，该电容击穿时引起直流接地。3.直流接地查找3.1查找方法直流回路数量多、分布广，接地点不好查，相对有效的方法是拉路试探法。即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。通过拉路寻找，可将接地点限定在某个空开控制的直流回路中，再通过解开电缆芯，将接地点限定在室内或室外部分；再通过拔出插件，可将接地点限定在插件内和插件外。经过层层分解、一段段排除，最终可将接地点定位于一段简单回路中，再用摇表对回路中的每根接线摇测绝缘，把接地点进一步限定在几根导线或几颗端子上，通过仔细观察，反复触摸，接地点终会“原形毕露”的。3.2查找步骤直流系统中的空气开关或熔断器是分层分级配置的，一般由总路空开、分路空开串联而成，两级空气开关将直流回路分成了三段。两级空气开关分别是直流屏总路空气开关和各设备分路空气开关，三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。3.2.1定位到...
