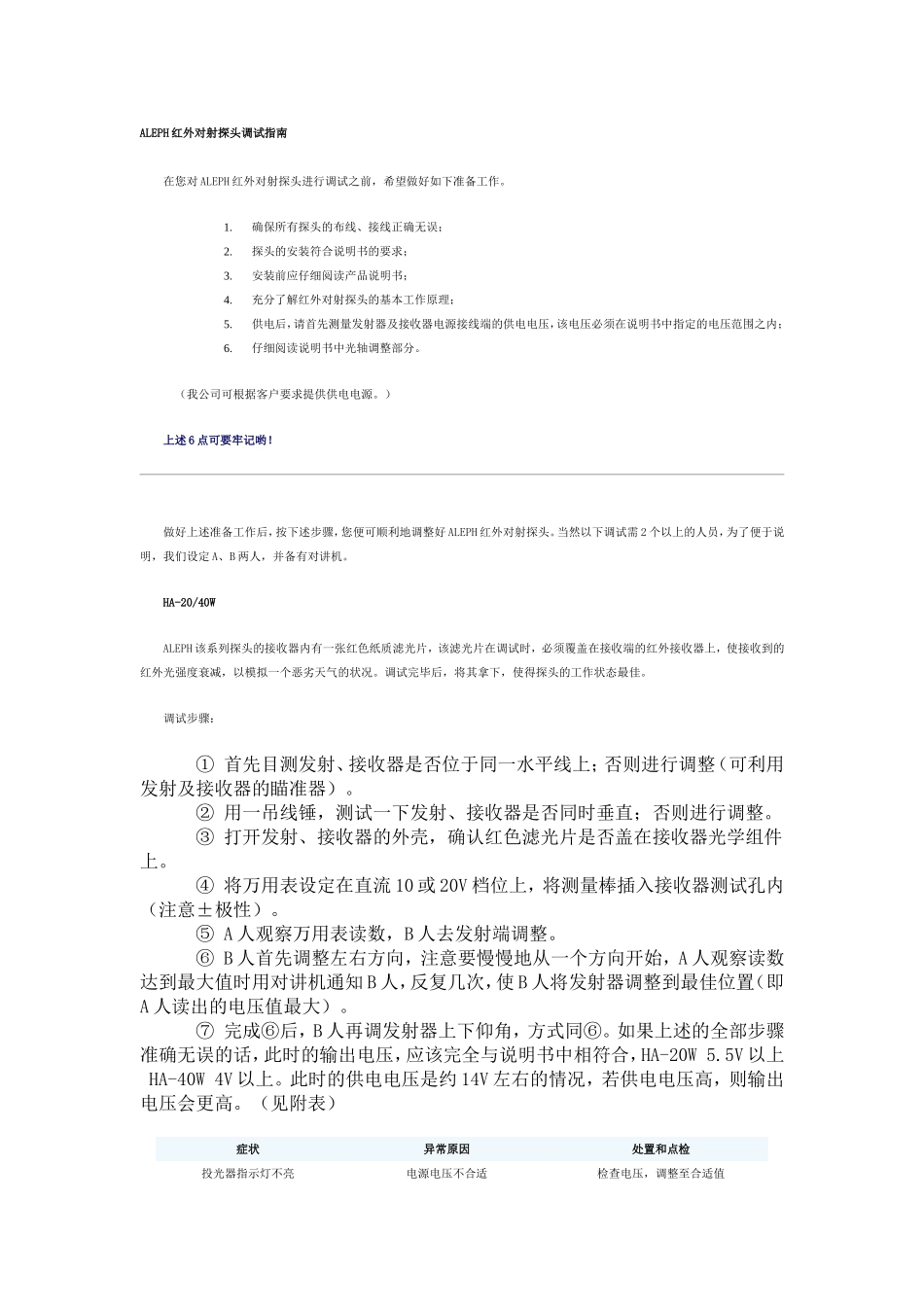

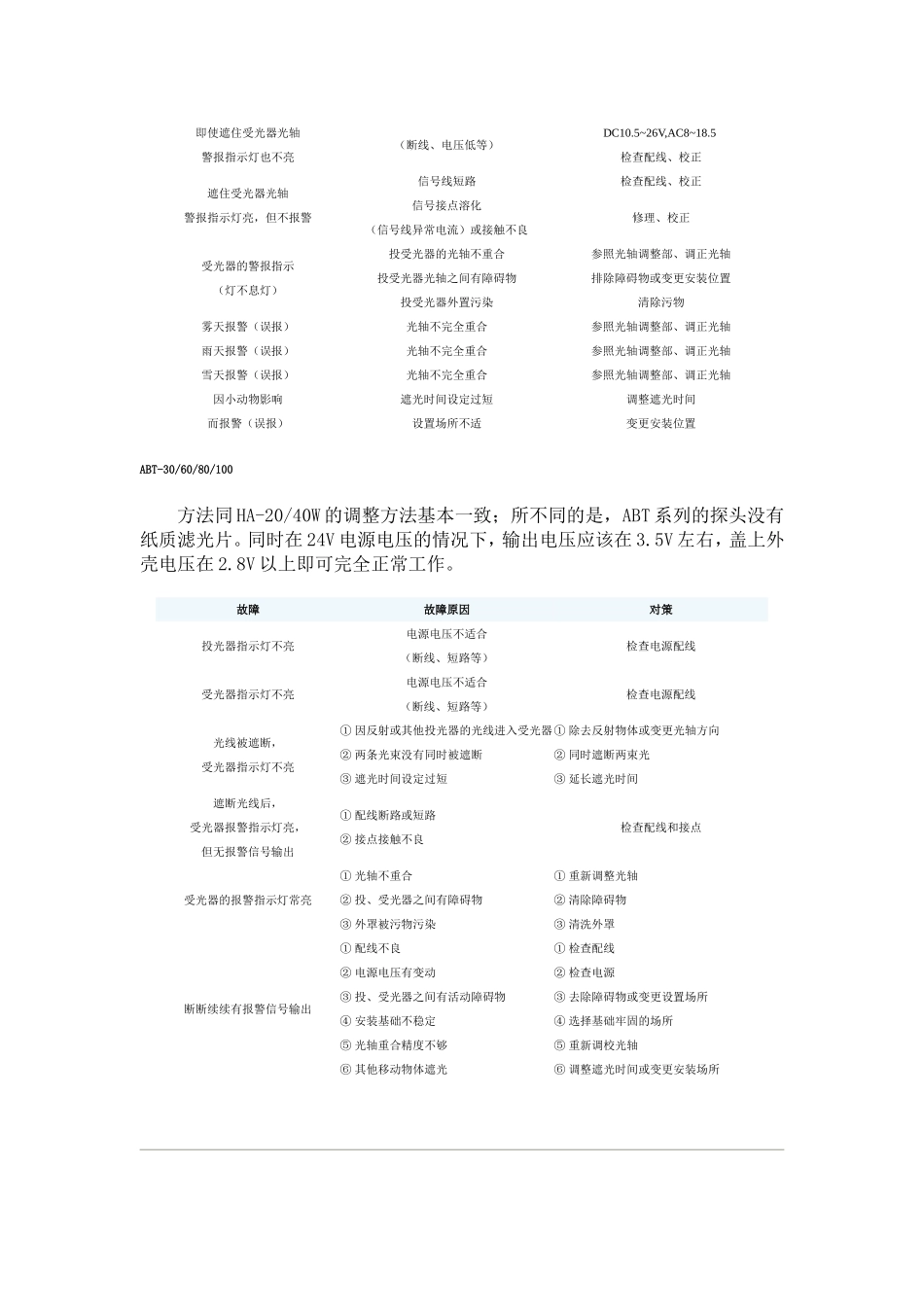

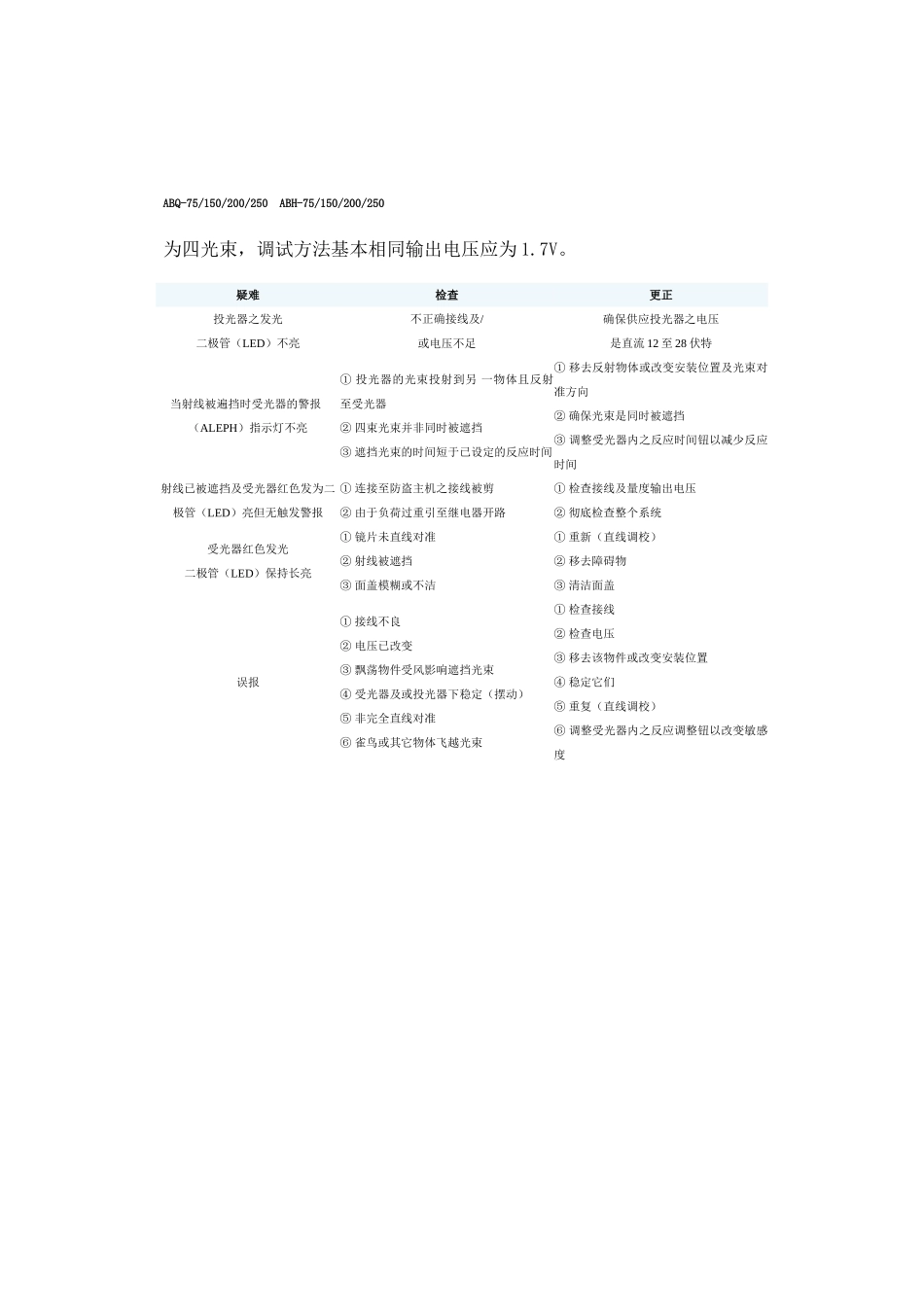

ALEPH红外对射探头调试指南在您对ALEPH红外对射探头进行调试之前，希望做好如下准备工作。1.确保所有探头的布线、接线正确无误；2.探头的安装符合说明书的要求；3.安装前应仔细阅读产品说明书；4.充分了解红外对射探头的基本工作原理；5.供电后，请首先测量发射器及接收器电源接线端的供电电压，该电压必须在说明书中指定的电压范围之内；6.仔细阅读说明书中光轴调整部分。（我公司可根据客户要求提供供电电源。）上述6点可要牢记哟！做好上述准备工作后，按下述步骤，您便可顺利地调整好ALEPH红外对射探头。当然以下调试需2个以上的人员，为了便于说明，我们设定A、B两人，并备有对讲机。HA-20/40WALEPH该系列探头的接收器内有一张红色纸质滤光片，该滤光片在调试时，必须覆盖在接收端的红外接收器上，使接收到的红外光强度衰减，以模拟一个恶劣天气的状况。调试完毕后，将其拿下，使得探头的工作状态最佳。调试步骤：①首先目测发射、接收器是否位于同一水平线上；否则进行调整（可利用发射及接收器的瞄准器）。②用一吊线锤，测试一下发射、接收器是否同时垂直；否则进行调整。③打开发射、接收器的外壳，确认红色滤光片是否盖在接收器光学组件上。④将万用表设定在直流10或20V档位上，将测量棒插入接收器测试孔内（注意±极性）。⑤A人观察万用表读数，B人去发射端调整。⑥B人首先调整左右方向，注意要慢慢地从一个方向开始，A人观察读数达到最大值时用对讲机通知B人，反复几次，使B人将发射器调整到最佳位置（即A人读出的电压值最大）。⑦完成⑥后，B人再调发射器上下仰角，方式同⑥。如果上述的全部步骤准确无误的话，此时的输出电压，应该完全与说明书中相符合，HA-20W5.5V以上HA-40W4V以上。此时的供电电压是约14V左右的情况，若供电电压高，则输出电压会更高。（见附表）症状异常原因处置和点检投光器指示灯不亮电源电压不合适检查电压，调整至合适值（断线、电压低等）DC10.5~26V,AC8~18.5检查配线、校正即使遮住受光器光轴警报指示灯也不亮遮住受光器光轴警报指示灯亮，但不报警信号线短路检查配线、校正信号接点溶化（信号线异常电流）或接触不良修理、校正受光器的警报指示（灯不息灯）投受光器的光轴不重合参照光轴调整部、调正光轴投受光器光轴之间有障碍物排除障碍物或变更安装位置投受光器外置污染清除污物雾天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雨天报警（误报）光轴不完全重合参照光轴调整部、调正光轴雪天报警（误报）光轴不完全重合参照光轴调整部、调正光轴因小动物影响而报警（误报）遮光时间设定过短调整遮光时间设置场所不适变更安装位置ABT-30/60/80/100方法同HA-20/40W的调整方法基本一致；所不同的是，ABT系列的探头没有纸质滤光片。同时在24V电源电压的情况下，输出电压应该在3.5V左右，盖上外壳电压在2.8V以上即可完全正常工作。故障故障原因对策投光器指示灯不亮电源电压不适合（断线、短路等）检查电源配线受光器指示灯不亮电源电压不适合（断线、短路等）检查电源配线光线被遮断，受光器指示灯不亮①因反射或其他投光器的光线进入受光器②两条光束没有同时被遮断③遮光时间设定过短①除去反射物体或变更光轴方向②同时遮断两束光③延长遮光时间遮断光线后，受光器报警指示灯亮，但无报警信号输出①配线断路或短路②接点接触不良检查配线和接点受光器的报警指示灯常亮①光轴不重合②投、受光器之间有障碍物③外罩被污物污染①重新调整光轴②清除障碍物③清洗外罩断断续续有报警信号输出①配线不良②电源电压有变动③投、受光器之间有活动障碍物④安装基础不稳定⑤光轴重合精度不够⑥其他移动物体遮光①检查配线②检查电源③去除障碍物或变更设置场所④选择基础牢固的场所⑤重新调校光轴⑥调整遮光时间或变更安装场所ABQ-75/150/200/250ABH-75/150/200/250为四光束，调试方法基本相同输出电压应为1.7V。疑难检查更正投光器之发光二极管（LED）不亮不正确接线及/或电压不足确保供应投光器之电压是直流12至28伏特当射线被遍挡时受光器的警报（ALEPH）指示灯不亮①投光器的光束投射到另一物体且反射至受光器②四束光束并非同时被遮挡...
