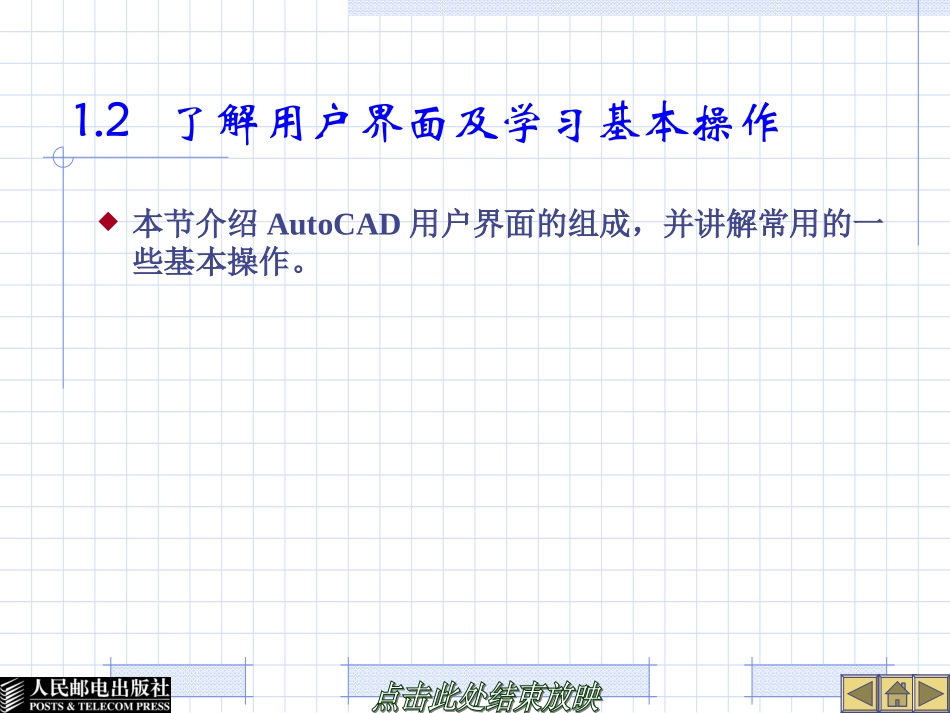

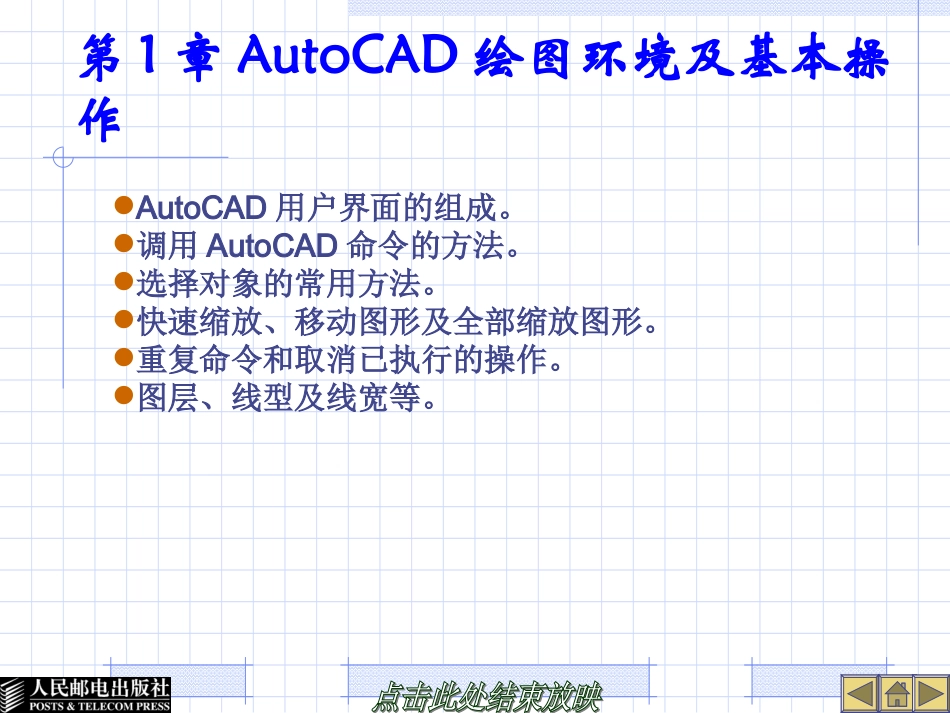

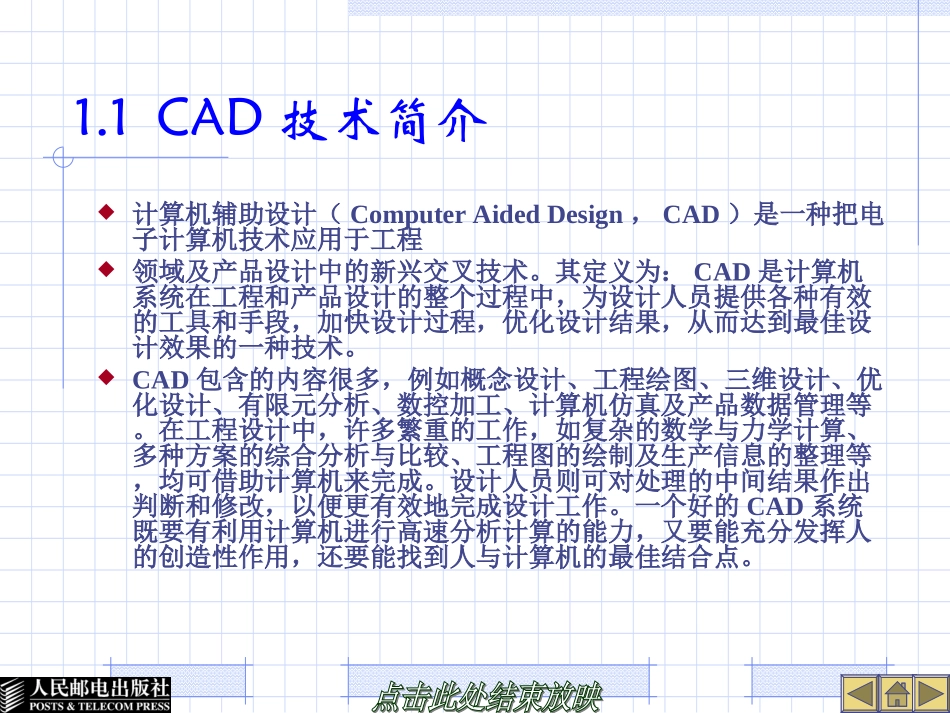

第1章AutoCAD绘图环境及基本操作AutoCAD用户界面的组成。调用AutoCAD命令的方法。选择对象的常用方法。快速缩放、移动图形及全部缩放图形。重复命令和取消已执行的操作。图层、线型及线宽等。1.1CAD技术简介计算机辅助设计（ComputerAidedDesign，CAD）是一种把电子计算机技术应用于工程领域及产品设计中的新兴交叉技术。其定义为：CAD是计算机系统在工程和产品设计的整个过程中，为设计人员提供各种有效的工具和手段，加快设计过程，优化设计结果，从而达到最佳设计效果的一种技术。CAD包含的内容很多，例如概念设计、工程绘图、三维设计、优化设计、有限元分析、数控加工、计算机仿真及产品数据管理等。在工程设计中，许多繁重的工作，如复杂的数学与力学计算、多种方案的综合分析与比较、工程图的绘制及生产信息的整理等，均可借助计算机来完成。设计人员则可对处理的中间结果作出判断和修改，以便更有效地完成设计工作。一个好的CAD系统既要有利用计算机进行高速分析计算的能力，又要能充分发挥人的创造性作用，还要能找到人与计算机的最佳结合点。1.2了解用户界面及学习基本操作本节介绍AutoCAD用户界面的组成，并讲解常用的一些基本操作。1.2.1AutoCAD2008用户界面启动AutoCAD2008后，其用户界面如图1-1所示，主要由标题栏、绘图窗口、菜单栏、工具栏、面板、命令提示窗口和状态栏等部分组成，下面分别介绍各部分的功能。标题栏菜单栏工具栏面板绘图窗口状态栏命令提示窗口1．标题栏标题栏在程序窗口的最上方，它上面显示了AutoCAD的程序图标及当前操作的图形文件名称和路径。和一般的Windows应用程序相似，用户可通过标题栏最右边的3个按钮最小化、最大化和关闭AutoCAD。2．绘图窗口绘图窗口是用户绘图的工作区域，类似于手工作图时的图纸，用户的所有工作结果都反映在此窗口中。虽然AutoCAD提供的绘图区是无穷大的，但用户可根据需要自行设置显示在屏幕上的绘图区域大小，即长、高各有多少数量单位。3．菜单栏单击菜单栏上的菜单项，可弹出对应的下拉菜单。下拉菜单包含了AutoCAD的核心命令和功能，选取其中的某个选项，AutoCAD即会执行相应命令。4．工具栏工具栏包含了许多命令按钮，只需单击某个按钮，AutoCAD即会执行相应命令。有些按钮是单一型的，有些则是嵌套型的（按钮图标右下角带有小黑三角形）。在嵌套型按钮上按住鼠标左键，将弹出嵌套的命令按钮。5．面板【面板】是一种特殊形式的选项板，它由工具按钮及一些功能控件组成，单击【工具】/【选项板】/【面板】即可打开或关闭它。面板的内容与当前的绘图任务相关，在“二维草图与注释”及“三维建模”空间中时，面板包含的内容是不一样的。6．命令提示窗口命令提示窗口位于AutoCAD程序窗口的底部。用户从键盘上输入的命令、AutoCAD的提示及相关信息都反映在此窗口中，该窗口是用户与AutoCAD进行命令交互的窗口。默认情况下，命令提示窗口仅显示两行，用户也可根据需要改变它的大小。将光标放在命令提示窗口的上边缘使其变成双面箭头，按住鼠标左键向上拖动光标就可以增加命令窗口显示的行数。7．状态栏绘图过程中的许多信息都将在状态栏中显示出来。例如，十字形光标的坐标值和一些提示文字等。另外，状态栏中还含有10个控制按钮，各按钮的功能如下。：单击此按钮可以控制是否使用捕捉功能。：通过此按钮可打开或关闭栅格显示。：利用此按钮可以控制是否以正交方式绘图。：打开或关闭极坐标捕捉模式。：打开或关闭自动捕捉实体模式。：控制是否使用自动追踪功能。1.2.2AutoCAD2008中文版图形文件管理图形文件的管理一般包括创建新文件、保存文件、打开已有文件及输出图形文件等，下面分别对其进行介绍。1．建立新图形文件命令启动方法●菜单命令：【文件】/【新建】。●工具栏：【标准】工具栏上的按钮。●命令：NEW。执行新建图形命令，打开【选择样板】对话框，如图1-6所示。在该对话框中用户可选择样板文件或基于公制、英制的测量系统，创建新图形。2．保存图形文件将图形文件存入磁盘时一般采取两种方式，一种是以当前文件名保存图形，另...
