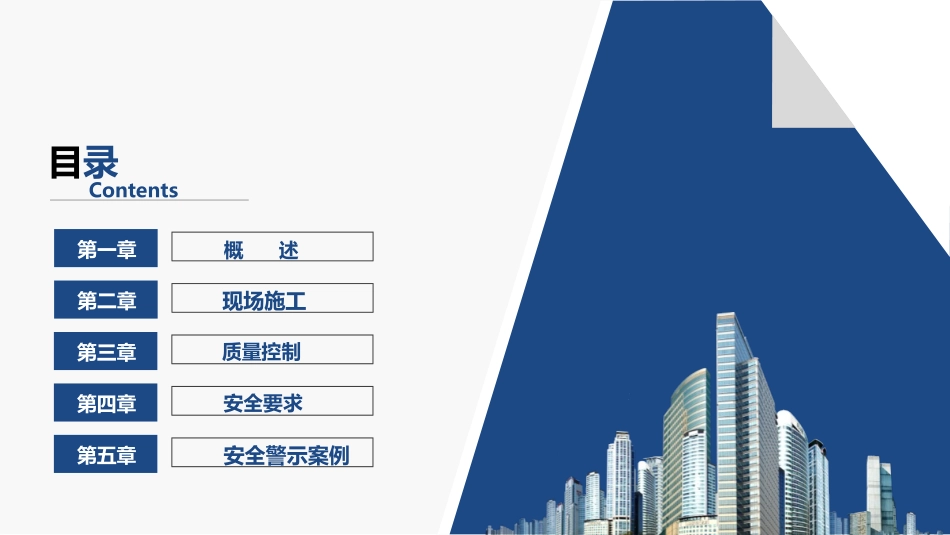

2017年8月X日你司LOGO佛山市轨道交通三号线工程XXX部深层搅拌桩介绍（三轴）Constructionofthreeaxlemixingpile概述第一章现场施工第二章质量控制安全要求第三章第四章目录Contents安全警示案例第五章概述适用、发展、特点11概述1.1适用范围1.2应用与发展1.3搅拌法特点1.1水泥土搅拌法的概念及适用范围水泥土搅拌法（深层搅拌法）是利用水泥(或石灰）等材料作为固化剂通过特制的搅拌机械，就地将软土和固化剂（浆液或粉体）强制搅拌，使软土硬结成具有整体性、水稳性和一定强度的水泥加固土，从而提髙地基土强度和增大变形模量。水泥土搅拌法分为深层搅拌法（简称湿法，用于本工程）和粉体喷搅法（简称干法）两种。前者是用浆液和地基土搅拌，后者是用粉体和地基土搅拌。该法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土以及无流动地下水的饱和松散砂上等地基。当地基土的天然含水量小于30%、大于70%或地下水的pH值小于4时不宜采用干法。水泥土搅拌法用于处理泥炭土、有机质土、塑性指数/p大于25的粘土、地下水具有腐蚀性时以及无工程经验的地区，通过现场试验确定其适用性。石灰固化剂适用于粘土颗粒含量大于20%,粉粒及粘粒含量之和大于35%,粘土的塑性指数大于10,液性指数大于0.7,土的pH值为4〜8,有机质含量小于11%，土的天然含水量大于30%的偏酸性的土质加固。水泥土加固体的形状可分为墩式、裙边、抽条、格栅、满堂式加固等。水泥土加固体可以与加固体之间的土体共同构成具有较高竖向承载力的复合地基，也可以用于基坑工程围护挡墙、被动区加固、防渗帷幕。1.2水泥土搅拌法的工程应用与发展水泥浆搅拌法最早是美国在第二次世界大战后研制成功的，当时称之为就地搅拌法（Mixed_in-PlasePile,简称MIP法）。日本1953年清水建设株式会社从美国引进此法；1974年，日本港湾技术研究所等单位合作开发研制成功了水泥搅拌固化法（简称CMC法），用于加固钢铁厂矿石堆场地基，加固深度达32m。日本各大施工企业研制开发出了各种类型的深层搅拌机械，例如DCM法、DMIC法、DCCM法，等等。这些机械一般具有2〜8个搅拌轴及一组注浆管路，每个搅拌叶片的直径可达1.25m,—次加固的最大面积达9.5m2。国内1977年由冶金部建筑研究总院和交通部水运规划设计院进行室内试验和研制工作，并于1978年底制造出国内第一台SJB-1双搅拌轴中心管输浆的搅拌机械。2002年，上海探矿机械厂为配合地下基坑支挡墙SMW工作法而幵发研制了ZKD65-3型和ZKD85-3型深层三轴搅拌机械。目前国内深层搅拌机械层出不穷，主要厂商有山河智能、振中、上工机械、徐工、上海金泰等。用于本工程的主要为上海工程机械JB160、ZLD220/850-3A、浙江振中JZB300。ZKD85-3型深层三轴搅拌机械简介(成孔直径850mm，钻孔深27m)1.动力头2.中间支承3.注浆管电线4.钻杆5.下部支承6.电气柜7.操作盘8.斜撑9.钻机用钢丝绳10.立柱瑞典LindenAlimat公司1971年制成第一根用石灰粉和软土搅拌成的粧,1974年获得粉喷技术专利，其桩径500mm,加固深度15m。日本于1967年由运输部港湾技术研究所开始研制石灰搅拌施工机械，1974年开始在软土地基加固工程中应用，研制出使用颗粒状生石灰的深层石灰搅拌法（DLM法）；使用生石灰粉末粉体喷射搅拌法（DJM法）。铁道部第四勘测设计院于1983年用DPP-100型汽车钻改装成国内第一台粉体喷射搅拌机，并使用石灰作为固化剂，应用于铁路涵洞加固。1986年开始使用水泥作为固化剂，应用于房屋建筑的软土地基加固。1987年铁四院和上海探矿机械厂制成GPP-5型步履式粉喷机，成桩直径500mm,加固深度12.5m。国内粉喷机成桩直径在500〜700mm,深度可达15m。1.3水泥土搅拌法特点1.3.1施工机械类型1.3.2特点1.3.3优、缺点1.3.4其他应用(SMW)1.3.1机械类型根据机械轴数类型不同，常用的有单轴、双轴、三轴、五轴搅拌桩。通常三轴及以下施工机械多用于软土地基处理，五轴及多轴机械通常适用于SMW又叫水泥柱土墙工法施工。四轴五轴五轴1.3.2特点①水泥土搅拌法是将固化剂和原地基软土就地搅拌混合的，可最大限度地利用了原土。②搅拌时无振动、无噪音、无污染，可在密集建筑群中进行施工，搅拌时不会使地基侧出挤出...
