公路桥涵施工技术规范实施手册VIP免费

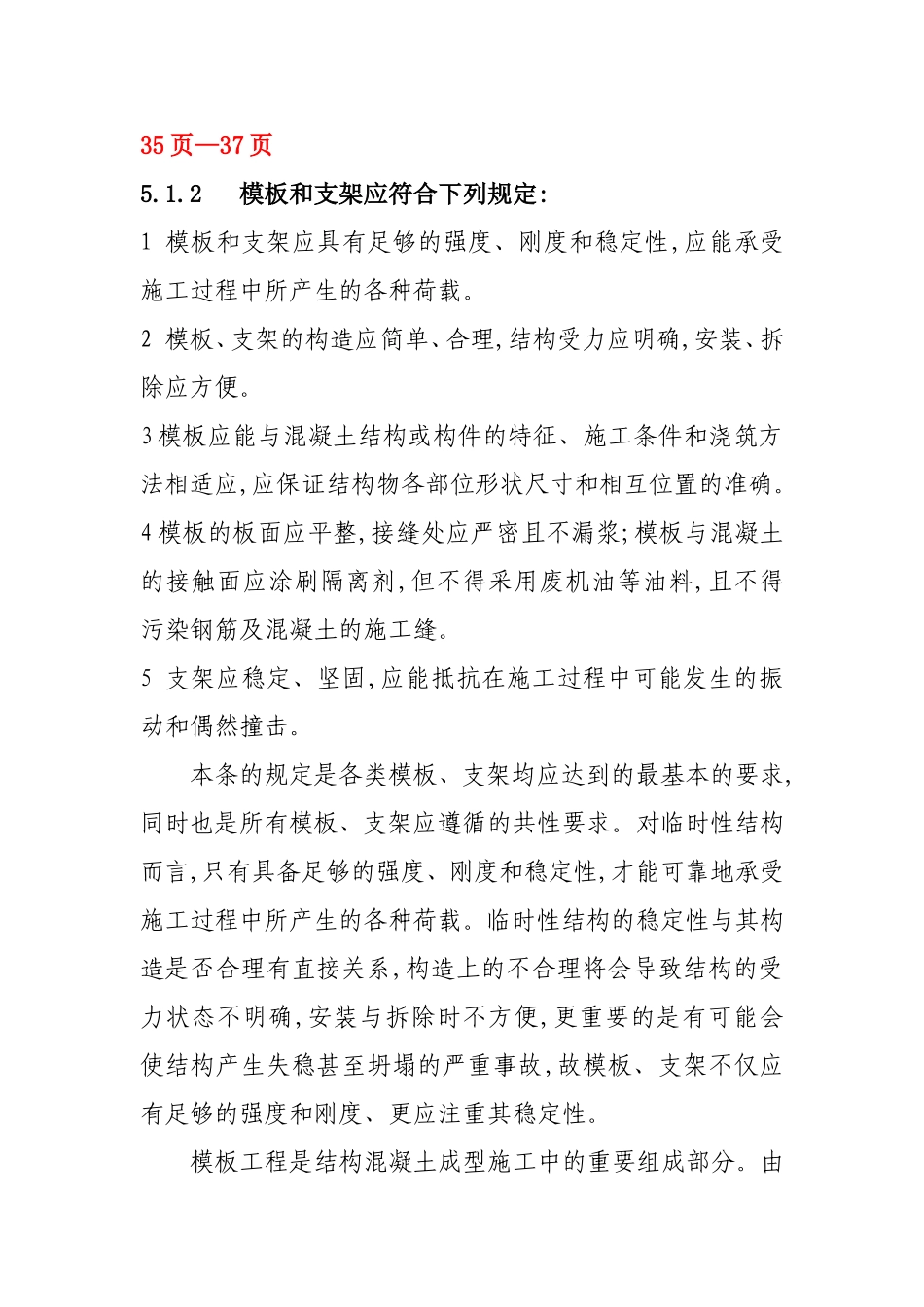

35页—37页5.1.2模板和支架应符合下列规定:1模板和支架应具有足够的强度、刚度和稳定性,应能承受施工过程中所产生的各种荷载。2模板、支架的构造应简单、合理,结构受力应明确,安装、拆除应方便。3模板应能与混凝土结构或构件的特征、施工条件和浇筑方法相适应,应保证结构物各部位形状尺寸和相互位置的准确。4模板的板面应平整,接缝处应严密且不漏浆;模板与混凝土的接触面应涂刷隔离剂,但不得采用废机油等油料,且不得污染钢筋及混凝土的施工缝。5支架应稳定、坚固,应能抵抗在施工过程中可能发生的振动和偶然撞击。本条的规定是各类模板、支架均应达到的最基本的要求,同时也是所有模板、支架应遵循的共性要求。对临时性结构而言,只有具备足够的强度、刚度和稳定性,才能可靠地承受施工过程中所产生的各种荷载。临时性结构的稳定性与其构造是否合理有直接关系,构造上的不合理将会导致结构的受力状态不明确,安装与拆除时不方便,更重要的是有可能会使结构产生失稳甚至坍塌的严重事故,故模板、支架不仅应有足够的强度和刚度、更应注重其稳定性。模板工程是结构混凝土成型施工中的重要组成部分。由于在公路桥涵工程中结构混凝土的外表面一般情况下均不进行额外装饰(房屋建筑行业称为“清水混凝土”),而仅仅是在拆除模板后对混凝土的外露面进行简单的修整或修饰,因此就对模板的质量提出了较高的要求。在正常施工条件下,模板、混凝土和施工工艺水平是保证结构混凝土表观质量的三大要素,缺一不可,而模板的优劣对混凝土的表观质量起着举足轻重的作用,是三大要素中的首要条件。对结构混凝土的表观质量,首先应达到本规范和质量检验评定标准中各项指标的要求,同时应做到构造中心位置准确、外形尺寸及相互位置准确、混凝土表面平整、气泡较少或无气泡、色泽基本一致、接缝处无明显错台。这是成型后的混凝土应满足的基本要求及评判模板优劣的基本原则。目前隔离剂的种类较多,有些油脂类化合物的隔离剂可能会对结构混凝土性能带来不利影响,因此应慎重采用;废机油等油料会对结构混凝土的表观质量产生严重影响,故不得采用。隔离剂如果污染了钢筋及混凝土施工接缝,将大大降低其互相之间的黏结力,因此应加以限制。在施工过程中,震动和偶然撞击会对支架产生不利影响,因此要求支架应稳定、坚固,但在实际工程施工时,应采取措施防止对支架的震动和撞击,避免发生事故。5.1.3模板和支架均应进行施工图设计,经批准后方可用于施工。施工图设计应包括下列内容：1工程概况和工程结构简图；2结构设计的依据和设计计算书;3总装图和细部构造图;4制作、安装的质量及精度要求；5安装、拆除时的安全技术措施及注意事项;6材料的性能质量要求及材料数量表；7设计说明书和使用说明书。规定本条的目的主要是为了保证工程的质量。在以往的工程施工中,因模板失效、支架坍塌而造成事故的现象时有发生,故在此对模板、支架的设计提出了更高的要求。在执行本条的规定时,应掌握以下原则：(1)对承重的模板、支架,应严格执行规定。(2)对简单工程中的非承重模板,如能根据经验确定材料规格和构造,可不作结构计算,但仍应绘制施工图。(3)条文中所指“经批准后方可施工”,是指应得到监理工程师的批准。5.1.4在模板上设置的吊环,严禁采用冷加工钢筋制作,且吊环的计算拉应力应不大于50MPa。冷加工后的钢筋在承受荷载时容易产生脆断,故应禁止其作为模板的吊环使用,否则将会在吊装时产生严重的安全事故。吊环亦不应采用螺纹钢筋,而应采用光圆钢筋。5.2模板、支架设计5.2.1模板、支架的设计应根据工程结构形式、荷载情况、地基土类别、施工设备和材料性能等条件进行。模板、支架的设计内容一般包括:选型、选材、构造设计、荷载计算、结构计算、拟订制作安装和拆除方案、绘制图纸、编写设计说明书和使用说明书等。在进行模板、支架设计时,应注意下列事项：(1)荷载的计算应准确,应将各种情况考虑周全,不能遗漏。(2)对地基土的类别、承载能力等应探测清楚,并应明确是否应进行处理。(3)所采用材料的性能是否满足模板、支架的受力要求。(4)现场的施工设备是否能满足模板、支架在安装和拆除时的需要。(5)应尽可能利用有定型设计的大型钢模板或定型钢支架...
