高速公路桥梁施工要点和风险控制VIP免费

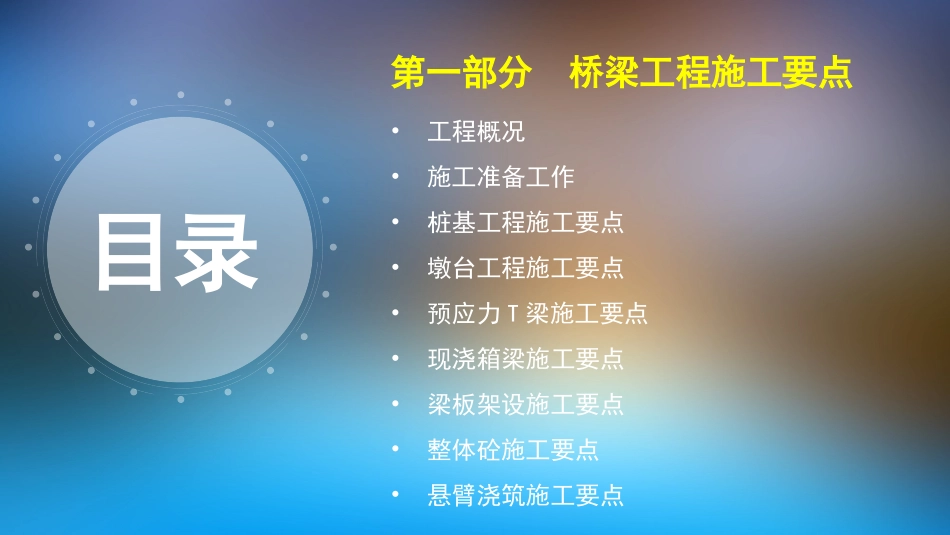

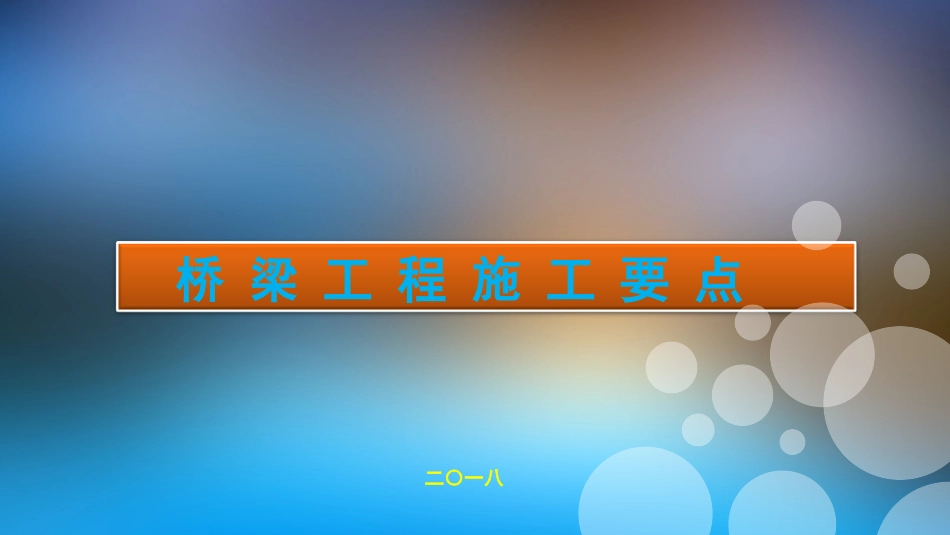

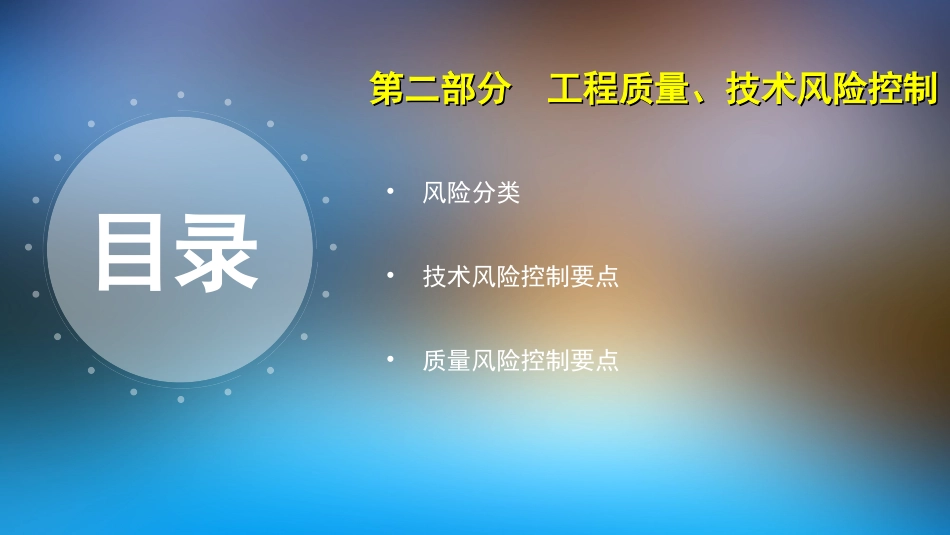

桥梁工程施工要点二〇一八目录第一部分桥梁工程施工要点•工程概况•施工准备工作•桩基工程施工要点•墩台工程施工要点•预应力T梁施工要点•现浇箱梁施工要点•梁板架设施工要点•整体砼施工要点•悬臂浇筑施工要点第二部分工程质量、技术风险控制第二部分工程质量、技术风险控制•风险分类•技术风险控制要点•质量风险控制要点目录1桥梁工程施工要点桥梁工程施工要点一、工程概况宁波舟山港石浦港区沈海高速连接线新桥至石浦段第一合同段起点桩号为K0+905.500，终点桩号为K8+635.500,全长7.728Km，桥梁工程包括下七里分离式立桥，下七里大桥，大屿山特大桥（右幅）大屿山特大桥（左幅1号桥、2号桥），长清塘特大桥和新桥互通式立交桥。〈一〉概述〈二〉桥型布置1、下七里分离式立交桥：中心桩号K2+132.000桥型布置：3×20m预应力砼现浇箱梁2、下七里大桥，中心桩号K2+498.500桥型布置：8×30m预应力砼装配式T梁和预应力砼现浇箱梁3、大屿山特大桥左幅1号桥：中心桩号K3+160.939桥型布置：30+30+40+30+4×25+9×30m预应力砼装配式T梁和预应力砼现浇箱梁4、大屿山特大桥左幅2号桥：中心桩号K3+930.939桥型布置：3×25+（30+30+40+30）+6×30+25+18×30m预应力砼装配式T梁和预应力砼现浇箱梁5、大屿山特大桥右幅：中心桩号K3+658.439桥型布置：（30+30+40+30）+4×25+14×30+（30+40+30）+6×30+25+18×30m预应力砼装配式T梁和预应力砼现浇箱梁6、长清塘特大桥左幅：中心桩号K7+510桥型布置：（25+30+25）+19×30+6×25+48×30m预应力砼装配式T梁7、长清塘特大桥右幅：中心桩号K7+512.5桥型布置：3×25+19×30+6×25+48×30m预应力砼装配式T梁8、新桥互通A匝道3号桥桥型布置：7×20m预应力砼现浇箱梁9、新桥互通C匝道1号桥桥型布置：3×20m预应力砼现浇箱梁10、新桥互通C匝道2号桥桥型布置：3×18m钢筋砼现浇箱梁11、新桥互通D匝道桥桥型布置：3×18m钢筋砼现浇箱梁12、新桥互通E匝道桥桥型布置：4×20m预应力砼现浇箱梁二、施工准备工作1、组织准备工作2、技术准备工作3、资源准备工作4、现场准备工作〈一〉施工准备工作的内容〈二〉技术准备工作1、现场调查：施工条件，施工作业环境，地上、地下管线2、熟悉施工文件①招标文件②投标文件③设计文件3、交桩和水准点、导线点复测4、编制项目实施方案5、编制实施性施工组织设计6、专项施工安全风险评估7、编制分部分项和施工安全专项方案8、混凝土配合比设计9、编制质量计划或大纲①单位工程、分部分项工程划分②质量标准③试验检测计划（试验项目、试验方法、试验频率）④重要部位和关键工序质量控制措施10、项目总体开工报告和分部分项工程开工报告〈三〉现场准备工作1、驻地建设项目部驻地建设工区驻地建设预制场建设钢筋加工厂建设砼拌和站建设工地临时试验室建设2、临时工程建设施工便道施工便桥施工码头3、临时设施建设施工用电施工用水施工围挡4、政策处理征地房屋拆迁三线迁移改路改渠三、桩基工程施工要点1、场地准备陆地桩：平整场地水中桩：搭设钻孔平台2、成桩准备①测量放样②埋设护筒护筒作用：增加孔内静水压力，隔离地表水，保护孔口坍塌，固定桩位，钻头导向。〈一〉施工准备施工要点：a、护筒中心应与桩中心重合，平面允许误差50mm，垂直度不大于1%b、护筒顶面宜高出地面0.3m或水面1.0—2.0mc、护筒长度和内径的确定埋深2—4m护筒内径应比设计桩径大200—400mm③泥浆制备泥浆由水、粘土（或膨润土）和添加剂组成〈二〉成孔1、成孔方法：①回旋钻机成孔正循环回转法反循环回转法②旋挖钻机成孔③冲击钻机成孔〈三〉清孔2、施工要点：a、成孔方法的确定b、嵌岩桩岩样的判别c、桩中心位置的复核1、清孔方法：①换浆法：气举法清孔、砂石泵清孔、潜水泵清孔②抽浆法③掏渣法〈四〉钢筋笼制作安放2、施工要点：①控制孔内泥浆指标②检查孔底沉渣厚度③保持孔内水头，防止坍孔④严禁以加深钻孔深度方式代替清孔1、钢筋笼制作钢筋笼由主筋、加强筋、螺旋筋、定位筋四部分组成。①钢筋笼采用长线法钢筋笼滚焊机制作。②加强筋采用半自动设备制作。2、钢筋笼安放①安放设备：汽车吊②钢筋笼连接：a、机械连接套筒挤压连接...
