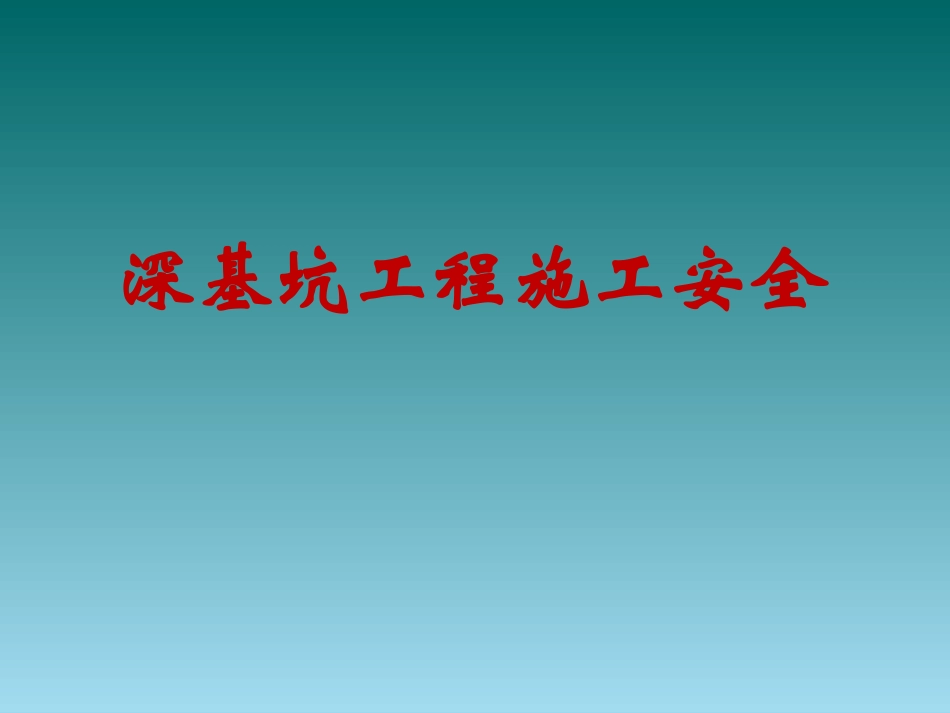

深基坑施工安全管理培训课件VIP专享VIP免费

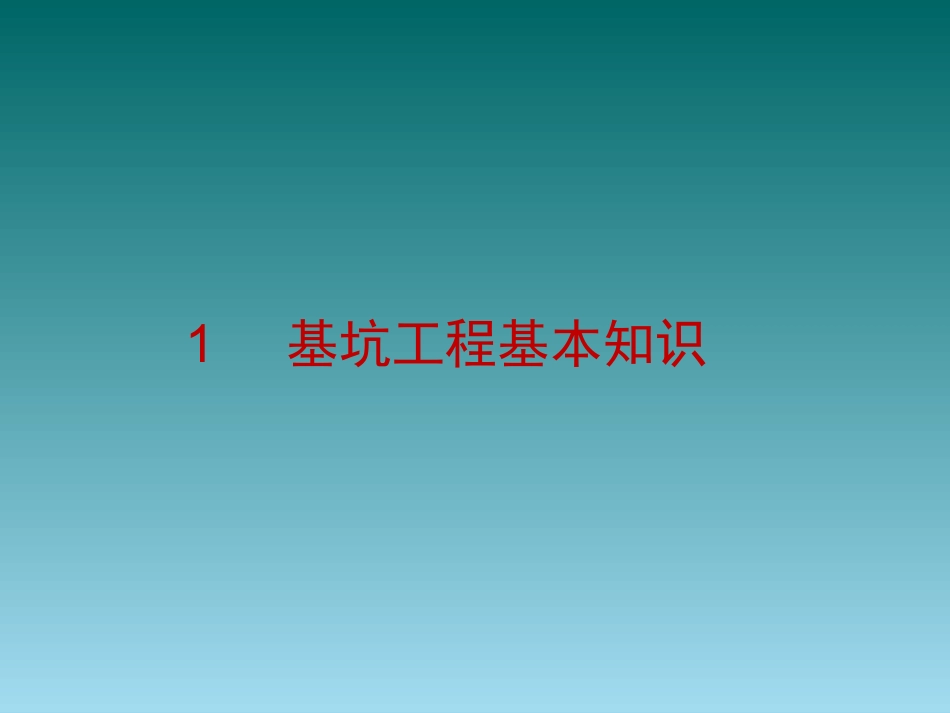

深基坑工程施工安全1、基坑工程基本知识2、基坑支护施工技术与安全检查要点3、深基坑工程监测技术1基坑工程基本知识1.1、基坑支护的工程作用基坑是为了修筑建筑物的基础或地下室以及开发地下空间(如地铁车站、地下商场、人防工事)等而开挖的、面积较大的深坑。基坑支护(围护)工程是指在开挖基坑时，为了保证坑壁不致坍塌或过大位移而危及坑中主体结构基础和周围环境安全所采取的工程措施的总称。基坑支护的作用，主要是挡土、止水。基坑工程现行标准：国家行业标准《建筑基坑支护技术规程》（JGJ120-2012）浙江省标、成都市标、上海市标等。深基坑的开挖过程是基坑开挖面上的卸荷过程由于卸荷会起坑底土体产生以向上为主的位移。同时也引起围护墙在两则土压力的作用下产生水平位移和因此而产生的围护墙外侧地层土体的移动，引起深基坑周围建筑物、地下管线，交通道路等的变形，甚至会严重影响其安全使用。土体上移围护墙位移围护墙位移建筑物变形土体移动土体移动地下管线变形道路变形1.2、基坑边坡处理措施放坡开挖悬臂式支护结构重力式支护结构内撑式支护结构拉锚式支护结构土钉墙支护结构SMW工法等其它支护结构地下连续墙基坑支护体系主要部分的功能(1)支护结构：基坑支护工程中采用的支护墙体(包括防渗帷幕)以及内支撑系统(或土层锚杆)等的总称。支护墙体(包括防渗帷幕)：承受坑内外水、土侧压力以及内支撑反力或锚杆拉力，保证坑壁稳定，其中防渗帷幕防止坑外的水渗流坑内，并控制因坑内外水头差造成的流砂及管涌等现象。内支撑系统：是由围檩、支撑杆件、立柱等组成的结构体系，其作用是和坑底被动区土体共同平衡围护墙体外的主动区压力(包括土压力、水压力及地面荷载引起的侧压力)。围檩：一道或几道沿着支护墙体内侧设置、将支护墙体所受的力趋于均匀并传递给支撑杆件；支撑杆件：承受着围檩传来的轴力和弯矩；立柱：承受支撑及施工荷载的重量，增加对支撑杆件的约束。(2)地基土加固：在支护墙体外侧或内侧（坑底）对土进行的加固，以提高地基土的强度、模量，并减少其渗透性。地基加固工艺类型：(1)深层水泥搅拌桩；(2)旋喷桩；(3)注浆。地基加固位置类型支护墙外侧：减少主动土压力，同时增强防渗帷幕。支护墙内侧坑底：提高被动区土抗力，减少围护墙侧向位移。坑底以下：在开挖前于坑底以下，围护墙底平面以上某范围内做一不透水加固土层，并与周围墙体连成整体，利用加固土层以上土重来平衡和抵抗承压水。(3)地下水控制：在坑内、外地表设集、排水沟，或埋入一系列井管并利用专用设备连续抽水，使地下水位低于坑底面0.5m以上，以便开挖和支护体系稳定。控制方法：集水明排，降水，截水，回灌。地下水控制方法适用条件1－井管；2－滤管；3－总管；4－弯联管；5－水泵房6－原有地下水位线；7－降低后地下水位线轻型井点法降低地下水位示意图放坡开挖坑内外一般均需要布置井点降水整体稳定性抗力分项系数不小于1.1~1.2悬臂式支护结构排桩或地连墙内撑式支护结构各种内支撑的特点平面尺寸不大，且长短边长相差不多的基坑宜布置角撑。开挖土方空间较大，但变形控制要求不能很高。钢支撑和钢筋混凝土支撑均可布置；支撑受力明确，安全稳定，有利于墙体的变形控制，但开挖土方较为困难。多采用钢筋混凝土支撑；中部形成大空间，有利于开挖土方和主体结构施工。多采用钢筋混凝土支撑；支撑体系受力条件好；开挖空间大，便于施工。开挖面积大的基坑宜采用；在软弱土层中，不易控制基坑的稳定和变形。便于土方开挖和主体结构施工，但仅适用于周边场地具有拉设锚杆的环境和地质条件。部分支护结构类型的适用范围结构形式适用范围排桩稀疏排桩土质较好，地下水位低或降水效果好连续排桩土质差，地下水位高或降水效果差框架式排桩单排桩刚度不能满足变形要求组合排桩排桩加挡板排桩桩距较大，利用挡板传递土压并有一定防渗作用排桩加水泥搅拌桩以水泥搅拌桩互搭组成平面拱代替挡板传递土压力，具有较好的防涌效果排桩加水泥防渗墙地下水位较高的软土地区排桩或组合排桩加锚杆开挖深度较大，排桩或组合排桩...
