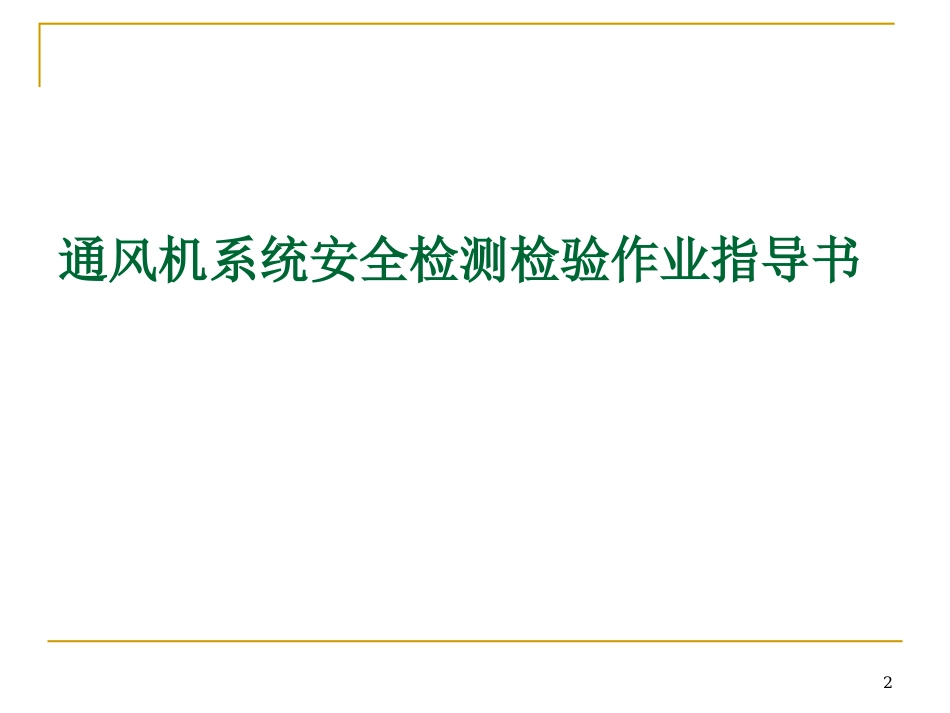

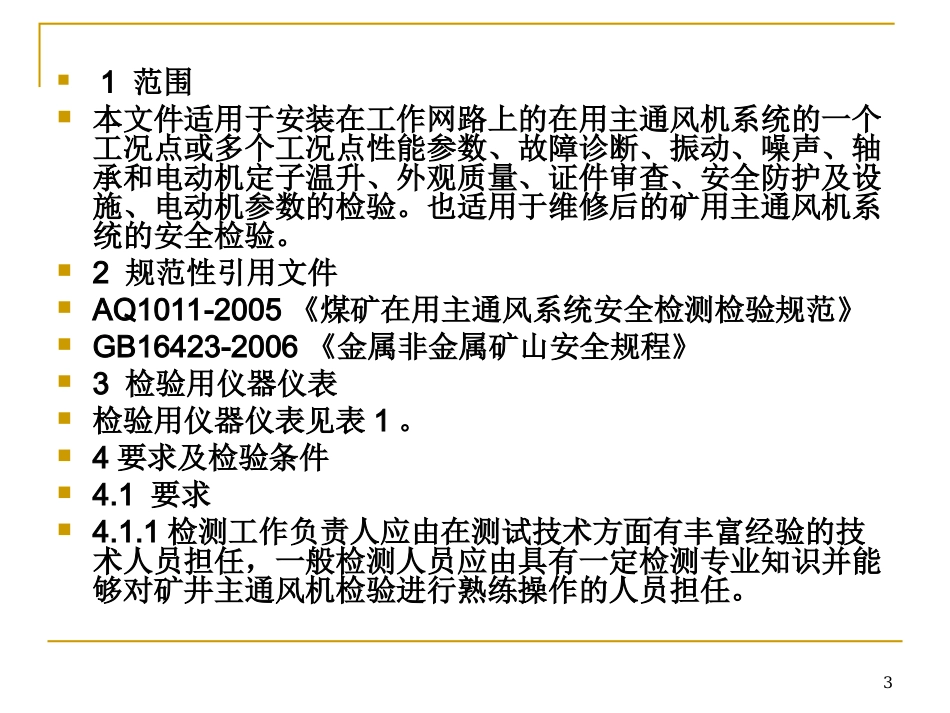

1文件编号：通风机系统安全检测检验作业指导书版次：第一版，第一次修订编制：王生贵审核：批准：2通风机系统安全检测检验作业指导书31范围本文件适用于安装在工作网路上的在用主通风机系统的一个工况点或多个工况点性能参数、故障诊断、振动、噪声、轴承和电动机定子温升、外观质量、证件审查、安全防护及设施、电动机参数的检验。也适用于维修后的矿用主通风机系统的安全检验。2规范性引用文件AQ1011-2005《煤矿在用主通风系统安全检测检验规范》GB16423-2006《金属非金属矿山安全规程》3检验用仪器仪表检验用仪器仪表见表1。4要求及检验条件4.1要求4.1.1检测工作负责人应由在测试技术方面有丰富经验的技术人员担任，一般检测人员应由具有一定检测专业知识并能够对矿井主通风机检验进行熟练操作的人员担任。4表1检验用仪器仪表序号仪器名称测量范围准确度数量/只(台)用途1气压计800hPa~1060hPa±200Pa1测大气压力2温度计0~50℃℃±0.5℃2测温度3干湿温度计-20~+50℃℃±0.5℃2测干、湿温度4皮托管系数0.99~1.004≥25测动压、全压5全压管系数0.99~1.004≥25测全压6附壁静压片或静压管系数0.99~1.004≥8测静压7风速传感器、摇测风速计、风速表0.5m/s~20m/s±(0.10~0.20)m/s≥25测风速8压差计0Pa~6000Pa±10Pa≥5测静压、全压9压差计0Pa~2000Pa±1.0Pa≥5测动压5表1（续）加速度22/199.9~/1.0smsm序号仪器名称测量范围准确度数量/只(台)用途10电流互感器0.2级≥2电气参数测定11电压互感器0.2级≥2电气参数测定12转速表±1r/min1测风机、电机转速13声级计0.5dB1测噪声14点温计或温度测量元件0℃~1000℃±0.5℃1电机温升15通风机综合测试仪1风速、风压16全功能电力测量仪或电动机经济运行仪0.5级1电参数17测振仪±5%1测振动18故障诊断仪1故障分析19兆欧表0MΩ~1000MΩ1.0级1测绝缘电阻20兆欧表0MΩ~10000MΩ1.5级1测绝缘电阻6注：在进行通风机运行参数测定时，可根据具体测定方法选用表1中的测量仪表和数量。在高原地区测量大气压时，参照表1选用相适应的空盒气压计。若现场检测条件限制时，可使用现场已有的互感器。4.1.2所有测试仪器和设备，应符合要求。4.1.3主要通风机及配套件相关证件齐全，如：安全标志准用证、防爆合格证、摩擦火花安全性检验合格证、聚合物制品阻燃抗静电检验报告等。主通风机因其结构、采购或使用年限等不同，其相关证件也会有所不同，但应符合国家有关规定。4.1.4现场检查通风机、电动机各零部件应齐全，主通风机各连接部位的紧固件应牢固，刹车装置应灵活可靠；润滑系统应工作正常；主通风机外壳或内部结构不应有异常变形或损伤；主通风机铭牌、转向标志、风流标志应齐全。4.1.5主通风机的电动机运行功率不应超过额定功率。4.1.6主通风机系统的保护及相关设施应齐全。如：双回路供电、防爆门、反风性能及反风设施、欠压和过流保护、监视用仪器仪表等等。4.1.7主通风机装置运行效率应不小于最高效率70%。风量和风压应满足矿井的需要和产品使用说明书的规定。74.1.8振动速度测量结果值应符合JB/T8689标准中的规定。4.1.9若测试主通风机系统全性能曲线时，通风机系统的比A声级应符合JB/T8690的要求，比A声级不大于35dB。但作业场所噪声应符合《煤矿安全规程》（2004版）中第741条的规定。有环保要求时，主通风机系统环保噪声应符合国家环保要求。4.1.10轴承温升应满足JB/T4296标准的规定，不应超过厂方提供的技术参数。4.1.11故障诊断系统发现故障特征信号，应及时进行排查，防止事故发生。4.1.12电动机绝缘电阻在额定电压为380V时，应不小于0.5MΩ；660V时应不小于1MΩ；6000V时应不小于6MΩ。接地电阻应不大于4Ω。4.1.13主通风机叶片与机壳（或保护圈）的单侧间隙值不小于2.5mm。4.2检验要求在下列情况之一者，应进行运行参数测定：1）每5年至少进行一次；2）新安装；3）技术改造前后；4）更换了叶片、电动机，改变了动叶、导叶角等。84.3主通风机4.3.1在通风机至流量和压力测量面之间的风道应无明显的内外漏风现象。通风机进、出口之间不得存在未规定的气体循环。4.3.2...
