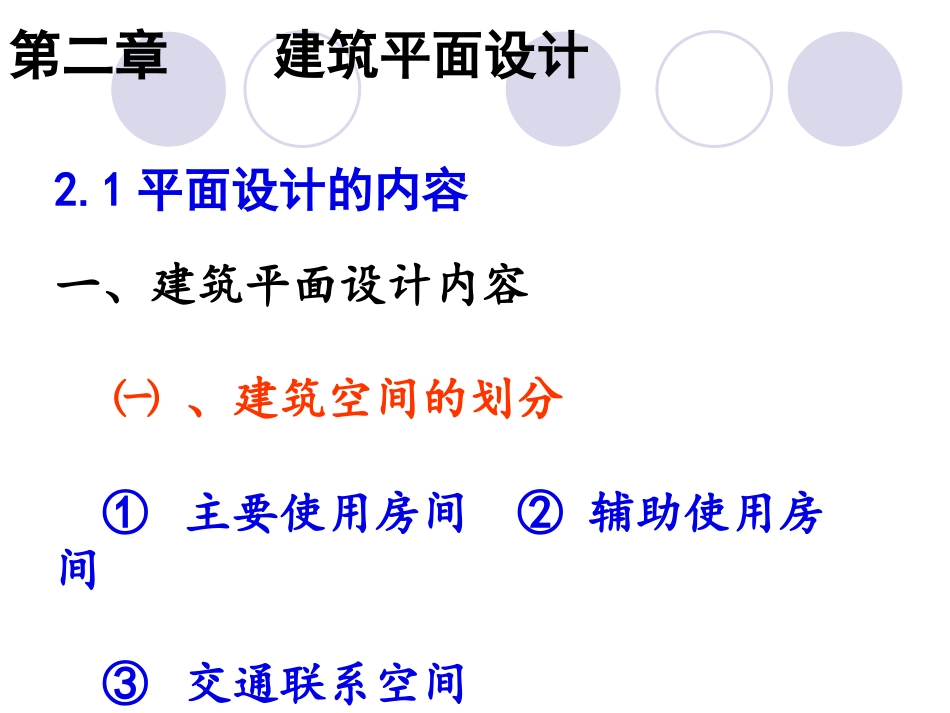

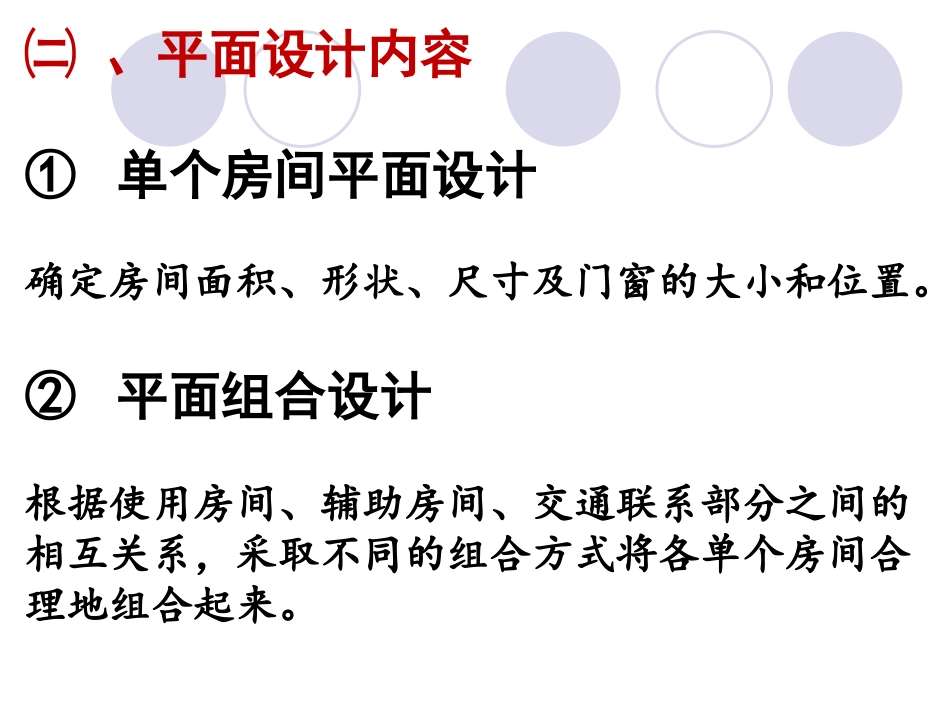

第二章建筑平面设计2.1平面设计的内容一、建筑平面设计内容㈠、建筑空间的划分①主要使用房间②辅助使用房间③交通联系空间㈡、平面设计内容①单个房间平面设计确定房间面积、形状、尺寸及门窗的大小和位置。②平面组合设计根据使用房间、辅助房间、交通联系部分之间的相互关系，采取不同的组合方式将各单个房间合理地组合起来。2.2使用房间设计一、房间面积划分㈠、房间的面积可由以下三部分组成：①家具和设备所占用的面积；②人们使用家具设备及活动所需的面积；③房间内部的交通面积。㈡、影响房间面积大小的因素①容纳人数a、依据我国相关部门及各地区制订的面积定额指标。b、通过调查研究并结合建筑物的标准综合考虑(展览室、营业厅等)。项目建筑类型房间名称面积定额(m2/人)备注中小学普通教室1～1.2小学取下限一般办公室3.5不包括走道0.5无会议桌办公楼会议室2.3有会议桌铁路旅客站普通候车室1.1～1.3图书馆普通阅览室1.8～2.54～6座双面阅览桌部分民用建筑房间面积定额参考指标②家具设备及人们使用活动面积房间使用面积分析图二、房间形状民用建筑常见的房间形状有矩形、方形、多边形、圆形、扇形等。㈠平面形状的选择①一般功能要求常采用矩形。a.a.便于家具设备的布置，提高面积利用率便于家具设备的布置，提高面积利用率b.b.房间的开间进深易于调整统一，便于平面组合房间的开间进深易于调整统一，便于平面组合c.c.结构布置和预制构件的选用较易解决，便于结结构布置和预制构件的选用较易解决，便于结构设计与施工。构设计与施工。②有视听要求常采用扇形如观众厅、杂技场、体育馆等房间，它的形状则首先应满足这类建筑的特殊功能及视听要求。③有艺术及其它要求常采用的形状。④房间平面形状举例观众厅的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状房间的平面形状三、房间平面尺寸房间尺寸是指房间的面宽和进深，而面宽常常是由一个或多个开间组成。在确定了房间面积和形状之后，确定合适的房间尺寸便是一个重要问题了。㈠、满足家具设备布置及人们活动的要求例如主要卧室要求床能两个方向布置，因此开间尺寸常取3.3m-3.6m，深度方向常取3.90～4.50m。卧室开间和进深尺寸㈡、满足视听要求教室的平面尺寸应满足以下的要求：第一排座位距黑板的距离≥2.00m；后排距黑板的距离不宜大于8.50m.；水平视角应≥30º，中学教室平面尺寸常取6.00m×9.00m。教室的视线要求与平面尺寸的关系㈢、良好的天然采光房间的进深受到采光的限制。一般单侧采光时进深不大于窗上口至地面距离的2倍，双侧采光时进深可较单侧采光时增大一倍。采光方式与进深的关系㈣、经济合理的结构布置较经济的开间尺寸是不大于4.00m，钢筋混凝土梁较经济的跨度是不大于9.00m。对于由多个开间组成的大房间，如教室、会议室、餐厅等，应尽量统一开间尺寸，减少构件类型。㈤、符合建筑模数协调统一标准四、房间的门窗设置㈠、门的宽度、数量及布置①门的宽度单股人流通行宽度取550mm，一个人侧身通行需要300mm，安全距离150mm。因此，门的最小宽度一般为700mm，常用于住宅中的厕所、浴室。住宅中厨房、阳台的门应考虑一人携带物品通行，可取800mm，卧室常取900mm。普通教室、办公室等的门应考虑一人正面通行，另一人侧身通行，常采用l000mm。双扇门的宽度可为1200～1800mm，四扇门的宽度可为2400～3600mm。②门的数量《建筑设计防火规范》规定，房间人数≧50人，面积≧60㎡时，至少需设两个门。影剧院、礼堂的观众厅、体育馆的比赛大厅等，门的总宽度可按每100人600mm宽。影剧院、礼堂的观众厅，按≤250人/安全出口，人数超过2000人时，超过部分按≤400人/安全出口；体育馆按≤400~700人/安全出口，规模小的按下限值。③门的布置a.路径最短b.不要割碎空间c.开启时互不干扰d.大门布置在中轴线上房间的门窗设置房间的门窗设置㈡、窗的面积、数量及布置①窗地比窗地面积比=窗洞口面积/房间地面面积视觉工作特征采光等级工作或活动要求精确程度要...
