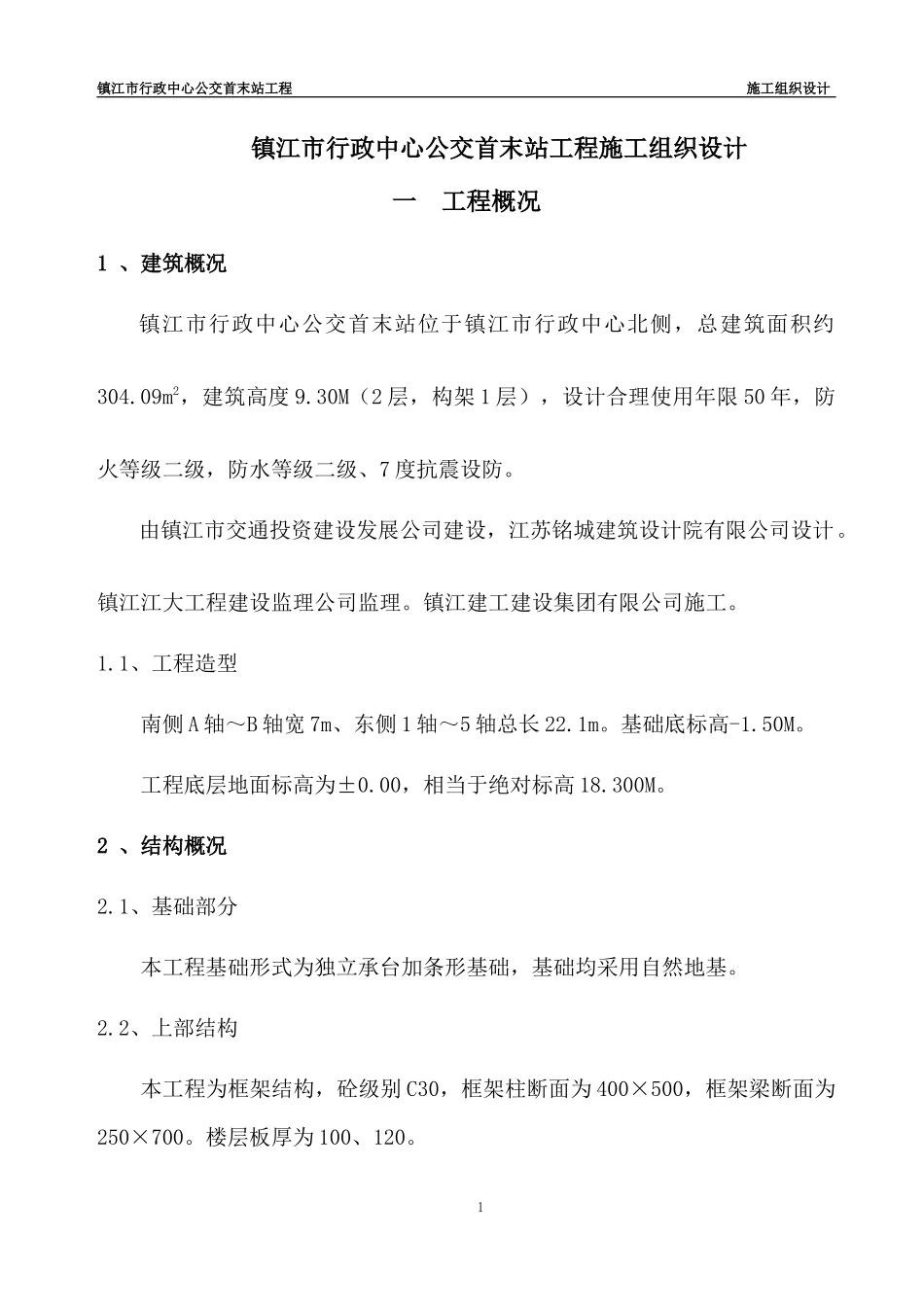

公交车站施工组织设计_第1页
1/85
公交车站施工组织设计_第2页
2/85
公交车站施工组织设计_第3页
3/85
镇江市行政中心公交首末站工程施工组织设计镇江市行政中心公交首末站工程施工组织设计一工程概况1、建筑概况镇江市行政中心公交首末站位于镇江市行政中心北侧,总建筑面积约304.09m2,建筑高度9.30M(2层,构架1层),设计合理使用年限50年,防火等级二级,防水等级二级、7度抗震设防。由镇江市交通投资建设发展公司建设,江苏铭城建筑设计院有限公司设计。镇江江大工程建设监理公司监理。镇江建工建设集团有限公司施工。1.1、工程造型南侧A轴~B轴宽7m、东侧1轴~5轴总长22.1m。基础底标高-1.50M。工程底层地面标高为±0.00,相当于绝对标高18.300M。2、结构概况2.1、基础部分本工程基础形式为独立承台加条形基础,基础均采用自然地基。2.2、上部结构本工程为框架结构,砼级别C30,框架柱断面为400×500,框架梁断面为250×700。楼层板厚为100、120。1镇江市行政中心公交首末站工程施工组织设计3、地质条件及现场条件施工场地为回填区,先期土方已由道路施工单位将土挖至设计标高。现场三通一平条件不具备,水电均由我公司自行解决,施工道路由道路施工单位予以实施。二施工部署1施工准备1.1、技术准备根据招标图,先熟悉施工图纸,和设计院沟通尽量把问题先提出来,尽量满足业主要求,对钢筋和钢结构的材料计划先提出数量规格。1.2、现场准备1.2.1现按总平面图和地下室平面图放线测量绘制现场实际地貌图报业主。1.2.2编制临时设施计划,绘制现场平面布置图,按现场条件分期搭设临时设施。1.3、周转材料施工机械设备准备机械设备表2镇江市行政中心公交首末站工程施工组织设计周转材料表序号材料名称单位数量驻场时间1φ48钢管T30开工15天~竣工前20天2扣件万只1开工15天~竣工前20天318厚胶合板平方米500开工15天~竣工前20天4木方、木材立方米20开工15天~竣工前60天1.4、用电计划由于现场施工投入的械设备较少,所以现场主体结构的施工以发电机发电为准,装饰阶段由供电部门接入50kw电源用分支箱分配供电。1.5、施工管理组织准备管理人员网络图3序号机械或设备名称规格型号数量国别产地制造年份额定功率KW用途备注1挖掘机EX-3001台常州2002挖土2手推车(0.1m3)自制10辆南京20043机动翻斗车FL-1A2辆句容20024插入式震捣器HZ-50A5台南京20031.05电焊机BX-400-21台南京2005256木工园盘锯1台南京200337砂浆搅拌机UJW2002台南京20043.558强力震动夯HZD1601台南京200229高压镝灯3.5kw1套南京20063.510照明碘钨灯1kw5套南京20061.011发电机15kw1台鞍山2000镇江市行政中心公交首末站工程施工组织设计根据ISO9001-2000国际标准,对所有与质量有关的管理、执行和检验岗位,委派经过培训的具有上岗资格的人员。1.6、施工现常平面布置图由于受到现场条件的限制,现场布置必须分段进行,(详见附图)1.7、施工顺序定位放线土方开挖垫层施工承台、基础梁施工一层柱、梁施工二层柱、梁施工构架施工基础墙施工土方回填一、二层墙体施工地面施工屋面防水4项目经理土建项目部水电项目部瓦工工长蒋贤华木工工长刘海东钢筋工长夏朋云质检员杨旺根材料员陈富祥各班组资料员王全安全员刘军施工员马明镇江市行政中心公交首末站工程施工组织设计1.8、工期安排详见施工进度计划三、主要施工方法1、基础施工1.1、土方开挖土方已由道路施工单位予挖除。1.2、垫层浇筑工程基础底设100厚C15砼垫层。垫层施工每1米设置一个标高控制标志,严格控制标高,要求垫层表面标高差不大于10mm。垫层砼采用商品砼,表面平整度、标高采用小木桩抄平控制。掌握好各层高度及各项材料配合比,不得随意加大或减少。混凝土垫层浇筑完毕后,表面用木盒抹平。1.3、承台基础梁施工承台基础梁施工主要包括钢筋、模板及砼浇筑。先进行定位放线,用墨斗线弹出承台位置,再进行承台基础梁钢筋的绑扎。3、框架柱施工3.1、模板施工本工程为现浇框架结构,采取逐层施工法。本工程主体结构须达到清水砼标准,所以上部结构模板均采用木模板,模板安装拼缝小于2mm。本工程屋面施工局部采用搭设钢管扣件式满堂排架立模浇筑,施工采用5镇江市行政中心公交首末站工程施工组织设计φ48×3.0普通建筑钢管及标准建筑铸铁扣件进行搭设。3.1.1、材料及...
