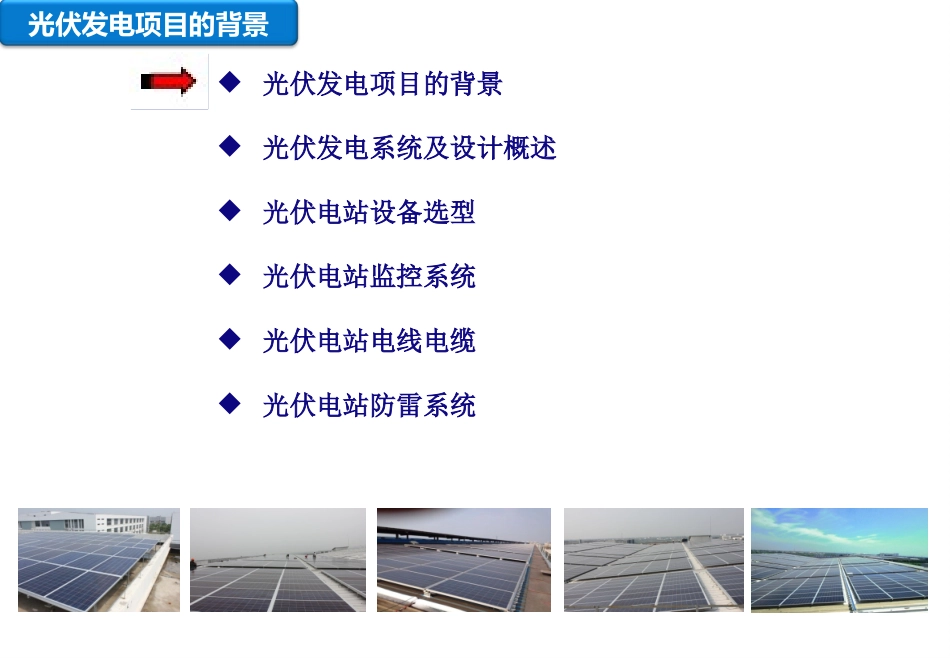

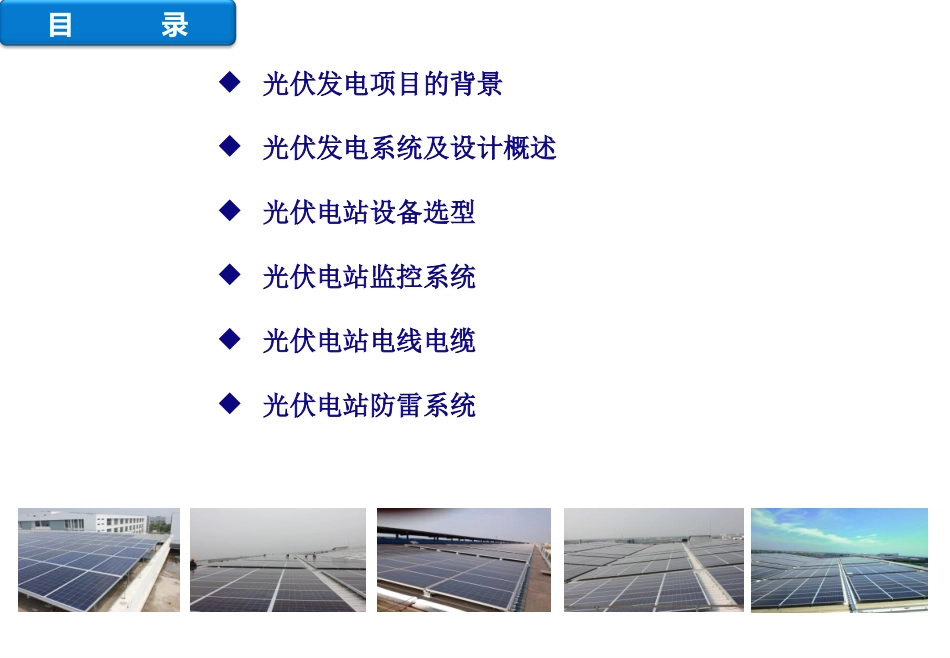

目录光伏发电项目的背景光伏发电系统及设计概述光伏电站设备选型光伏电站监控系统光伏电站电线电缆光伏电站防雷系统光伏发电项目的背景光伏发电项目的背景光伏发电系统及设计概述光伏电站设备选型光伏电站监控系统光伏电站电线电缆光伏电站防雷系统社会用能与环境保护对清洁能源的迫切需求光伏产业对调整能源结构、推进能源生产和消费革命、促进生态文明建设具备重要意义光伏发电法律法规的建立健全----国家和地方政策法规对光伏发电的支持保障--《国务院关于促进光伏产业健康发展的若干意见》国发〔2013〕24号--《国家能源局关于印发《光伏电站项目管理暂行办法》国能新能[2013]329号--《分布式发电管理暂行办法》国家发改委--《国家能源局关于开展分布式光伏发电应用示范区建设的通知》国能综新能[2013]296号光伏发电项目的背景背景意义光伏发电的示范应用，促进光伏应用的发展O排放-----提供绿色电力，保护环境低电价-----有利于节省企业用户的用电成本，促进光伏应用光伏发电系统及设计概述光伏发电项目的背景光伏发电系统及设计概述光伏电站设备选型光伏电站监控系统光伏电站电线电缆光伏电站防雷系统光伏发电系统及设计概述光伏发电产业链及光伏发电系统集成光伏发电系统及设计概述大规模光伏电站（LS-PV)系统组成光伏发电系统及设计概述光伏电站设计（LS-PV)光伏并网电站的构成光伏方阵（固定或跟踪）汇流箱并网逆变器电网接入系统（升压、计量设备等）交/直流电缆监控及通讯装置（监测、计量、数据采集及传输）防雷接地装置其他硬件设备踏勘注意事项分布式屋顶是否存在空调外机、气帽、气楼等障碍物，若存在则需测量相应的障碍物尺寸（高度、宽度等）；厂区配电房是否预留开关柜位置，若无、厂区内是否有空地可摆放相应电气设备？（电气预制舱、箱变等）索要相应资料、原厂房结构建筑图纸地面电站（山地、渔光）需确定开关站位置及出线方向等，现场是否有测绘图中未提及障碍物等。索要测绘图（1:500等高线图）、水文资料、地勘等光伏发电系统及设计概述光伏发电系统原理图（集中式）光伏发电系统原理图（组串式）光伏发电系统及设计概述光伏发电系统及设计概述光伏电站设计（LS-PV)施工图设计设备接线图（设备间关系，线缆类型，长度，结点方式）设备位置图（设备相对位置，体积，之间距离）系统走线图（走线路径—线缆长度型号）线缆选型（压降、容量、损耗率、类型：护套、阻燃、屏蔽、软硬）设备细化选型（附加模块、连接端子、环境要求、通讯方式等）防雷设计（防雷等级、避雷针、避雷带、引下线、电力与通信防雷保护器）配电设计（防逆流、三相平衡调节、峰值功率控制、保护功能等）基础设计（基础结构，基础稳定性；地基摩擦力与附着力）支架强度计算（风压、积雪、地震）支架部件、装配详图（零件三维装配图、部件加工用详图）系统效率计算（线损、设备损耗、环境损耗、其他损耗）光伏发电系统及设计概述光伏电站设计（LS-PV)设计要点——接入系统光伏发电常见类型及电网电压等级户用小型：400kW及以下（380V)屋顶分布式：400kW-6MW（380V、10kV）地面、水面、山地电站：6MW-100MW（10kV、35kV、110kV）光伏电站设备选型电网接入电网接入系统光伏电站设备选型电网接入0.4kV电气主接线光伏电站设备选型电网接入10kV电气主接线光伏电站设备选型电网接入35kV电气主接线光伏电站设备选型电网接入110kV电气主接线光伏电站设备选型光伏发电项目的背景光伏发电系统及设计概述光伏电站设备选型光伏电站监控系统光伏电站电线电缆光伏电站防雷系统光伏电站设备选型光伏升压变压器主要类型美式双分裂（油变）美式双绕组（油变）欧式双分裂（干变）欧式双绕组（干变）光伏电站设备选型美式、欧式升压变压器区别美式变压器优点：体积小占地面积小、便于安放、便于伪装，容易与周边的环境相协调。可以缩短低压电缆的长度，降低线路损耗，还可以降低供电配套的造价。缺点：供电可靠性低；无电动机...
