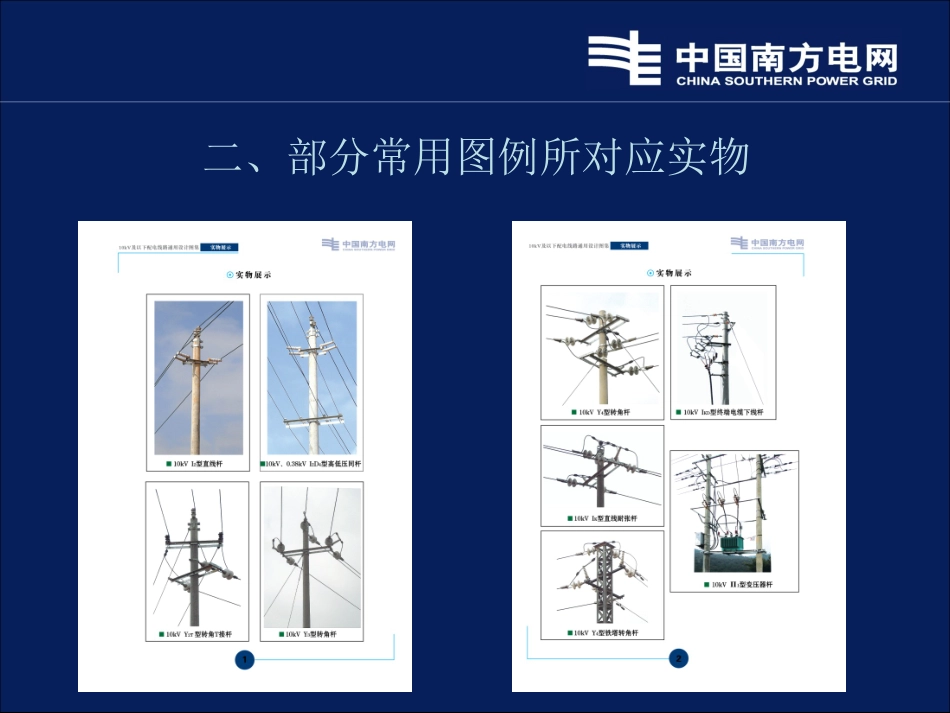

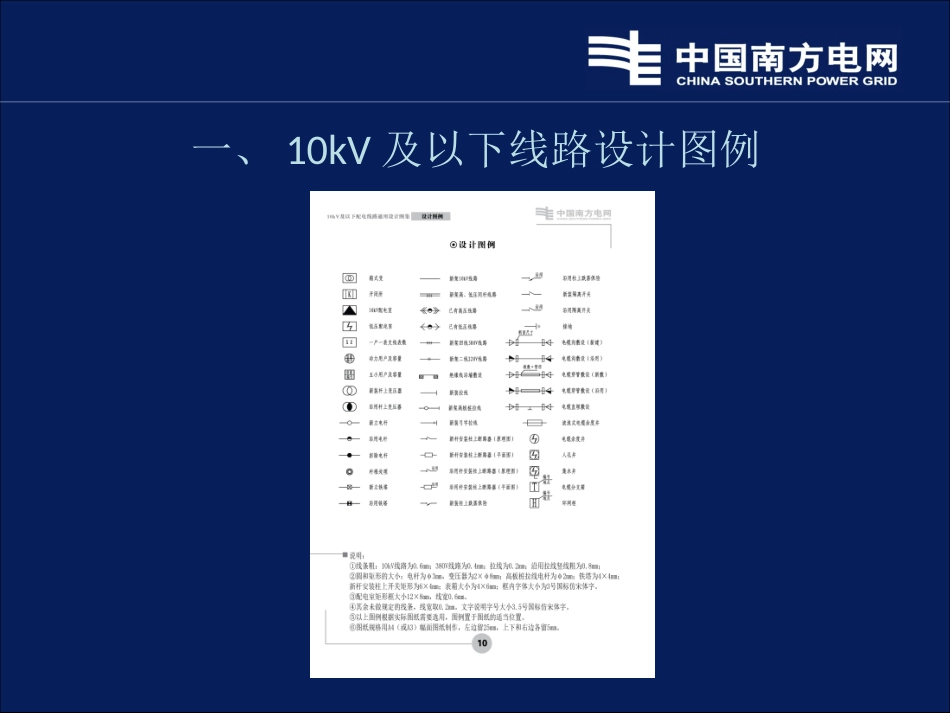

10kV及以下线路图纸及绘制工程建设部2010年8月一、10kV及以下线路设计图例二、部分常用图例所对应实物二、部分常用图例所对应实物二、部分常用图例所对应实物二、部分常用图例所对应实物三、10kV及下线路常用的图纸•（一）、10kV系统一次接线图；•（二）、断面图（线路平断面排杆定位图）；•（三）、线路平面图（路径走向图）；•（四）、电表箱安装定置图；•（五）、地理接线图。以上图纸大部分都采用AutoCAD软件绘制，因各公司相关部门数据采集需要不同，图纸中所使用图例及绘图要求也不相同，在绘制图纸时应根据相应部门要求选择。（一）、10kV系统一次接线图•应用范围：两图三表管理、线损分析软件、供电可靠性管理软件。•图纸内容：所绘制10kV线路电源点及名称、开关及编号，线路真空断路器、跌落式熔断器及编号，线路T接点、T接点杆塔号，各段线路型号、长度，分支线名称，配电变压器、名称、型号、容量、产权类型（公变、私变、趸售），高压计量装置。线损分析软件、供电可靠性管理软件中所用图纸使用相应系统设计软件绘制，不使用AutoCAD软件绘制。（二）、断面图（线路平断面排杆定位图）•应用范围：10kV主干线路施工设计、竣工资料。•图纸内容：架空线的平断面图包括：线路的断面各点标高及塔位标高、线路的平面情况、平面上交叉跨越点及交叉角、线路里程、杆塔型式及档距、代表档距等。（三）、线路平面图（路径走向图）•应用范围：两图三表管理，10kV、400V/220V线路施工设计、竣工资料。•1、两图三表管理（线路平面图）•图纸内容：自所绘制线路电源点/配电变压器至线路终端杆塔间的电源点及名称、开关及编号，线路真空断路器、跌落式熔断器及编号，每基杆塔杆高、杆号、档距、拉线，各段线路导线型号、长度，分支线名称，配电变压器、名称、型号、容量、产权类型，高压计量装置，交叉跨越，电表箱。（三）、线路平面图（路径走向图）•2、10kV、400V/220V线路工程施工设计、竣工资料（路径走向图）•图纸内容：自所绘制线路起始杆塔/配电变压器至线路终端杆塔间的每基杆塔（杆高、杆号、档距、拉线），配电变压器（名称、型号、容量）、JP柜容量、交叉跨越、线路重复接地系统。•10kV线路T接点两侧各一基杆塔（线路名称、导线型号、杆高、杆号）。（四）、电表箱安装定置图•应用范围：400V/220V线路工程施工设计、竣工资料•图纸内容：自所绘制台区配电变压器至线路终端杆塔间的每基杆塔（杆高、杆号、档距、拉线），配电变压器（名称、型号、容量）、JP柜容量、交叉跨越、线路重复接地系统、电表箱。如只有线路工程而无户表工程，则电表箱安装定置图不需绘制。（五）、地理接线图•应用范围：线路规划、施工设计、竣工资料•图纸内容：在原有地理图上绘制电源点（发电厂、变电站）、10kV线路走向、配电变压器（型号、容量）、台区名称。所绘制线路电压等级、地理图选择根据规划和制图要求确定。四、AutoCAD2007基础操作•（一）、AutoCAD2007软件及操作界面•（二）、基本操作•（三）、图层管理与绘图控制•（四）、绘制简单二维图形对象•（五）、使用修改命令编辑对象•（六）、图案填充•（七）、创建文字•（八）、绘制图纸（一）、软件及操作界面•1、启动软件：•a、从桌面快捷方式启动；•b、“开始”菜单；•C、通过已有CAD图纸文件，CAD文件格式扩展名为.DWG。•中文版AutoCAD2007提供了“AutoCAD经典”和“三维建模”两种工作空间模式。“三维建模”为三维空间绘制使用，绘制线路图纸采用“AutoCAD经典”工作空间。•2、操作界面：工作空间主要由菜单栏、工具栏、绘图窗口、文本窗口与命令行、状态行等元素组成。（一）、软件及操作界面标题栏工具栏状态栏文本窗口与命令行工具选项板绘图窗口十字光标坐标系模板选项卡和布局选项卡菜单栏标准工具栏（一）、软件及操作界面•2.1标题栏•标题栏位于应用程序窗口的最上面，用于显示当前正在运行的程序名及文件名等信息，其名称为XXX.dwg。单击标题栏右端的按钮，可以最小化、最大化或关闭应用程序窗口。标题栏最左边是应用程序的小图标，单击它将会弹出一个AutoCAD窗口控制下拉菜单，可...
