万能电源模块 接法VIP免费

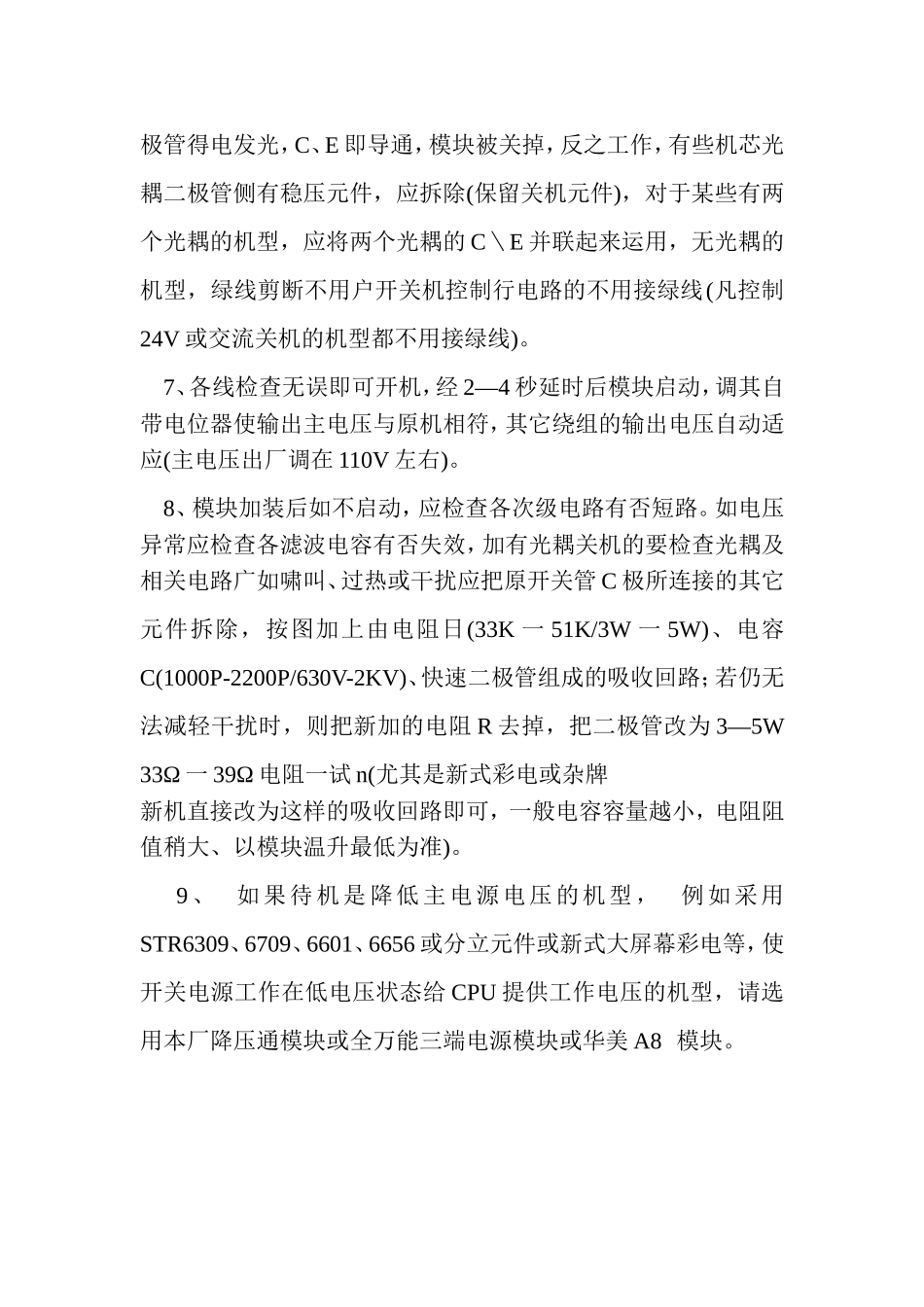

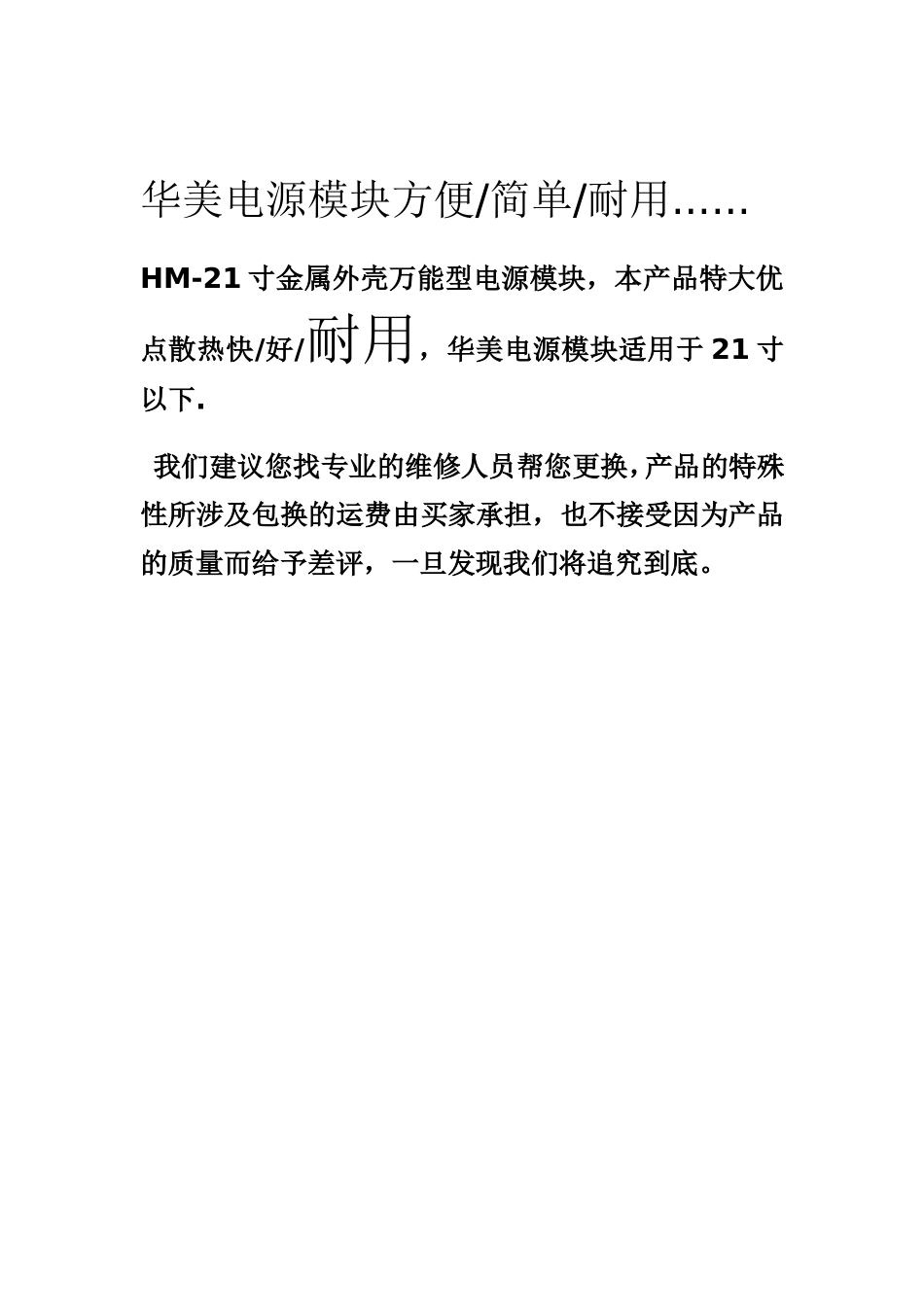

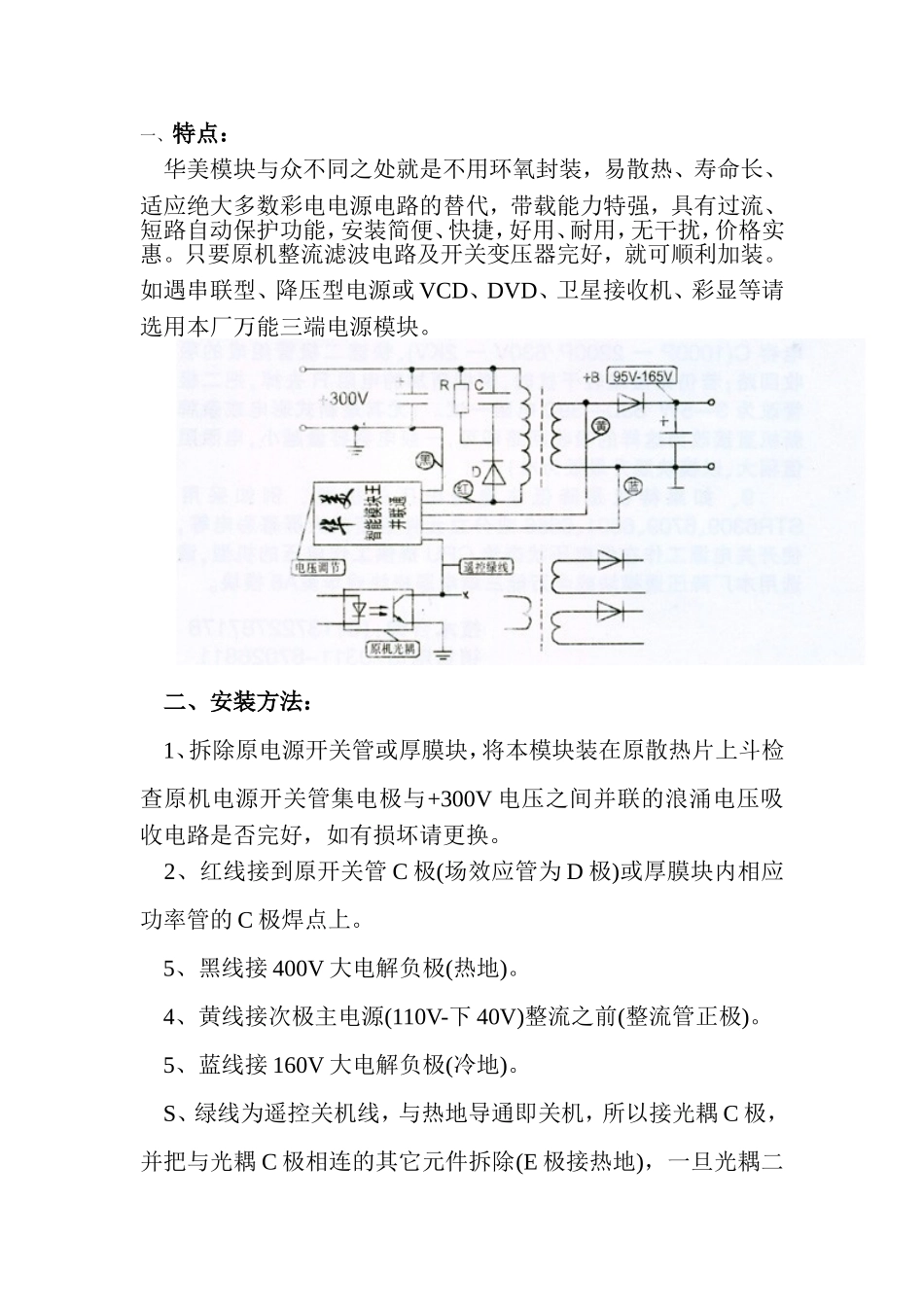

一、特点：华美模块与众不同之处就是不用环氧封装，易散热、寿命长、适应绝大多数彩电电源电路的替代，带载能力特强，具有过流、短路自动保护功能，安装简便、快捷，好用、耐用，无干扰，价格实惠。只要原机整流滤波电路及开关变压器完好，就可顺利加装。如遇串联型、降压型电源或VCD、DVD、卫星接收机、彩显等请选用本厂万能三端电源模块。二、安装方法：1、拆除原电源开关管或厚膜块，将本模块装在原散热片上斗检查原机电源开关管集电极与+300V电压之间并联的浪涌电压吸收电路是否完好，如有损坏请更换。2、红线接到原开关管C极(场效应管为D极)或厚膜块内相应功率管的C极焊点上。5、黑线接400V大电解负极(热地)。4、黄线接次极主电源(110V-下40V)整流之前(整流管正极)。5、蓝线接160V大电解负极(冷地)。S、绿线为遥控关机线，与热地导通即关机，所以接光耦C极，并把与光耦C极相连的其它元件拆除(E极接热地)，一旦光耦二极管得电发光，C、E即导通，模块被关掉，反之工作，有些机芯光耦二极管侧有稳压元件，应拆除(保留关机元件)，对于某些有两个光耦的机型，应将两个光耦的C＼E并联起来运用，无光耦的机型，绿线剪断不用户开关机控制行电路的不用接绿线(凡控制24V或交流关机的机型都不用接绿线)。7、各线检查无误即可开机，经2—4秒延时后模块启动，调其自带电位器使输出主电压与原机相符，其它绕组的输出电压自动适应(主电压出厂调在110V左右)。8、模块加装后如不启动，应检查各次级电路有否短路。如电压异常应检查各滤波电容有否失效，加有光耦关机的要检查光耦及相关电路广如啸叫、过热或干扰应把原开关管C极所连接的其它元件拆除，按图加上由电阻日(33K一51K/3W一5W)、电容C(1000P-2200P/630V-2KV)、快速二极管组成的吸收回路；若仍无法减轻干扰时，则把新加的电阻R去掉，把二极管改为3—5W33Ω一39Ω电阻一试n(尤其是新式彩电或杂牌新机直接改为这样的吸收回路即可，一般电容容量越小，电阻阻值稍大、以模块温升最低为准)。9、如果待机是降低主电源电压的机型，例如采用STR6309、6709、6601、6656或分立元件或新式大屏幕彩电等，使开关电源工作在低电压状态给CPU提供工作电压的机型，请选用本厂降压通模块或全万能三端电源模块或华美A8模块。华美电源模块方便/简单/耐用......HM-21寸金属外壳万能型电源模块，本产品特大优点散热快/好/耐用，华美电源模块适用于21寸以下.我们建议您找专业的维修人员帮您更换，产品的特殊性所涉及包换的运费由买家承担，也不接受因为产品的质量而给予差评，一旦发现我们将追究到底。华美新一代精密调压万能电源模块说明书本模块只有三根引线，以最简单的方法与原机电路连接，具有过压、过流、短路保护功能，安装简便、快捷，大多数机型只用本模块的两根线(红、黑线)就能搞定，带载能力极强，使用更加稳定、可靠，给日常维修及产品应用带来极大的便利。它不仅能够维修替代各种彩电开关电源电路，而且还适用于VCD、DVD、卫星接收机、充电器、胶印机等开关电源的维修与应用。一、安装前对原机要求开关变压器完好；初次级整流、滤波电路完好；利用光耦遥控开关的机器，光耦和相关电路要完好；并联型开关电源其开关管集电极的浪涌吸收回路要完好。二、接线及安装1、拆除原电源开关管或厚膜块，保留其反峰吸收回路并确认其完好将本模块牢固地固定在原散热片上；2、红线接原开关管C极焊点(场效应管为D极)或厚膜块内相应功率管C极焊点；3、黑线接原开关管E极焊点，(场效应管为S极)或厚膜块内相应功率管E极焊点(并联型电路中黑线可直接接热地即大电解电容的负极)；4、绿线是遥控关机兼精密稳压控制线，接原机光耦4脚，并把该脚与其它连线断开，把光耦的3脚接到热地端。与热地导通就可实现降压关机，并且与原机稳压电路组成精密稳压电路。三、调试(以彩电为例讲述调试方法，DVD等可参照调试)接好线后，断开行输出供电电路，接上假负载60w灯泡，开机，慢慢调整输出电压并用万用表监测，当电源电压调到一定值时，不再升高，应停止调整，此时原机的稳压电路参与进来，使模块受原机稳压电路控制，工作在直流取样稳压状态，提高了电源的稳压性能。特别提示：...
