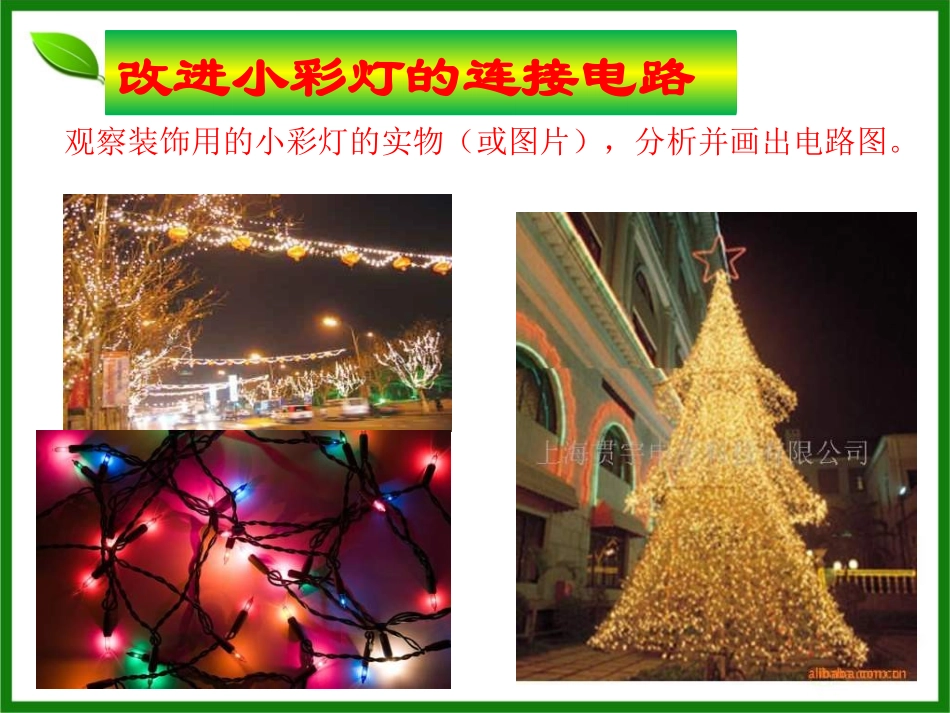

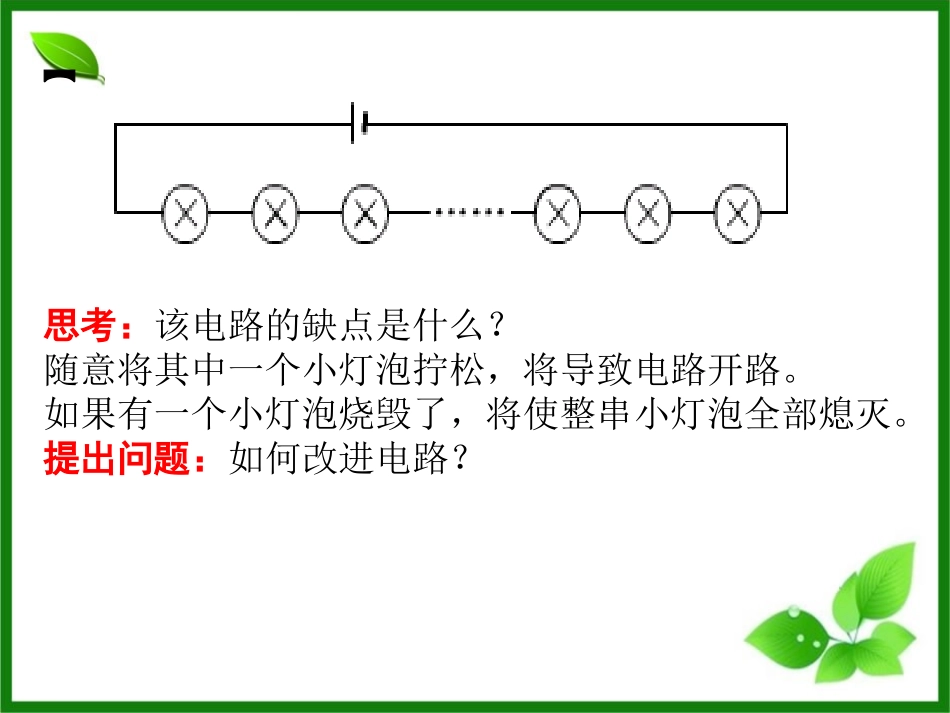

改进小彩灯的连接电路观察装饰用的小彩灯的实物（或图片），分析并画出电路图。思考：该电路的缺点是什么？随意将其中一个小灯泡拧松，将导致电路开路。如果有一个小灯泡烧毁了，将使整串小灯泡全部熄灭。提出问题：如何改进电路？方案二方案一展示竞赛抢答器、回答问题正确显示器，并展示如图用曲别针所做的简易回答问题正确显示器。回答问题正确显示器把电池和小灯泡连接起来，并留出接线头A、B，提问者把接线头A与左排一个曲别针接触，表示提出一个问题，回答者把线头B与右排一个曲别针接触，表示选出一个答案。只有选择正确答案时，小灯泡才亮，错误时灯不亮。你知道纸板后是怎样连线的吗？提出问题：能不能设计出一个回答正确时绿灯亮，回答错误时红灯亮的装置？S2S14.设计电路,画出电路图:推广：学校有前后两个门，现有红绿灯及电铃各一个，另有电池组、开关、导线，请您利用这些器材，为学校设计一个电路，使在值班室的人能辨别是在前门还是在后门按动了开关等候开门，并用铅笔当导线，将图2所示元件连成您所设计的电路图，并做必要的说明。前门后门后门灯前门灯前门后门后门灯前门灯病房呼叫电路每张床边都有一个开关，每个开关与护士值班室里的一个灯泡相对应，某一床位病人按下开关后值班室中对应的电灯亮。提出问题：如果在值班室，当病人呼叫时，不仅有灯光显示，还需有声音呼叫，应当怎样改进呼叫电路？画出电路图方案一方案二为了节约用电，往往要我们能随手关灯，假如有一个长长的过道，只在中间安装了一盏灯。你能否设计一个电路，在过道两头各安装一个开关，使我们通过过道时，能够在一头把灯打开，走到另一头后又可以把灯关掉？楼道双连开关灯电路楼道里，科研人员利用光敏材料制成“光控开关”，天黑时自动闭合，天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（）D楼道声光控电路中考试卷库大门控制电路的两把钥匙分别有两名工作人员保管，单把钥匙无法打开，如图所示电路中符合要求的是（）A类似楼道声光控电路居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。它能在有人走动发出声音时闭合，无人走动时自动断开。请将右图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。电吹风有冷、热两个挡，请连接下面的电路。要求：只闭合S1时吹冷风；只闭合S2时既无风又不发热，同时闭合S1、S2时吹热风。S2S1插头电吹风原理S2S1插头1.仔细审题,分析需要哪些电路元件;2.根据题意,弄清用电器之间如何连接;3.找准开关和用电器之间的连接方式;4.综合以上分析,画出草图;5.对照题目要求,检查电路连接是否正确.简单电路设计的步骤1、小明一家暑假有想出去旅游这样一个设想，但是他们一家还没有一个统一的结果,最终决定以无记名投票的方式决定,只要小明同意，还有父亲或者母亲中有一个同意就出去旅游,请你设计一下电路。小明父亲母亲小明父亲母亲试验田值班室2、给您电池组、开关、电铃、小灯泡各一个，导线若干。请为值班室看护人设计一个报警电路。要求：情况正常时，值班室灯亮，电铃不响；当有牲畜闯入时，碰到栅栏会拉断栅栏上的细导线，灯亮同时电铃响，请在虚线框中画出电路图。试验田值班室LS3、有两个电铃、两个开关和一个电池组，试按下列要求画出电路图。要求：两个电铃并联，当开关S1和S2都闭合时，两个电铃都发声；当开关S1闭合，S2断开时，只有一个电铃发声；如果开关S1断开，无论S2是断开还是闭合，两个电铃铛都不发声。S1S2
