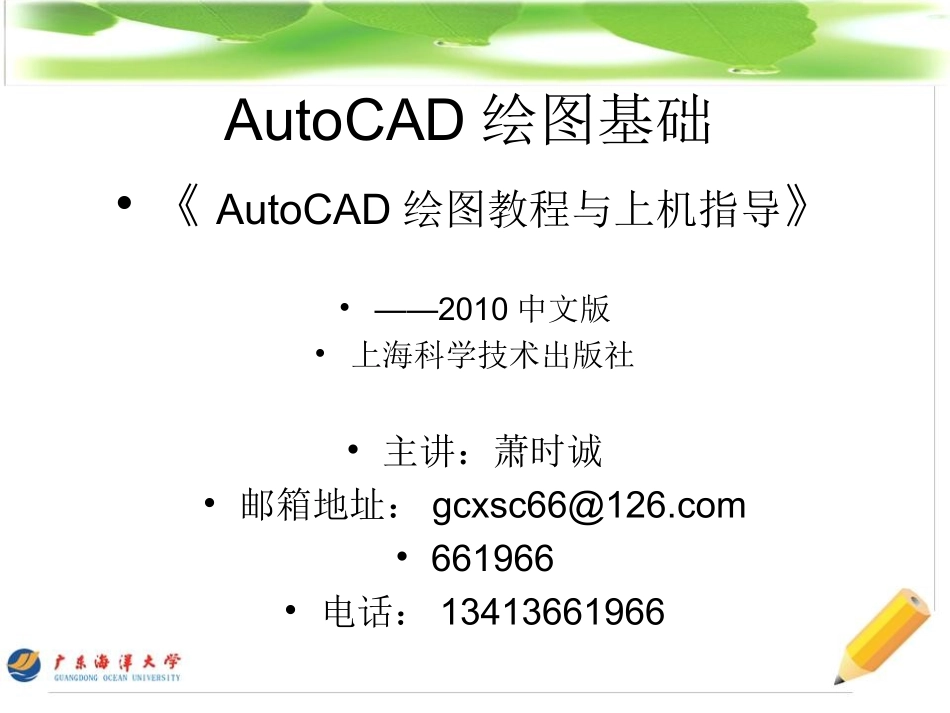

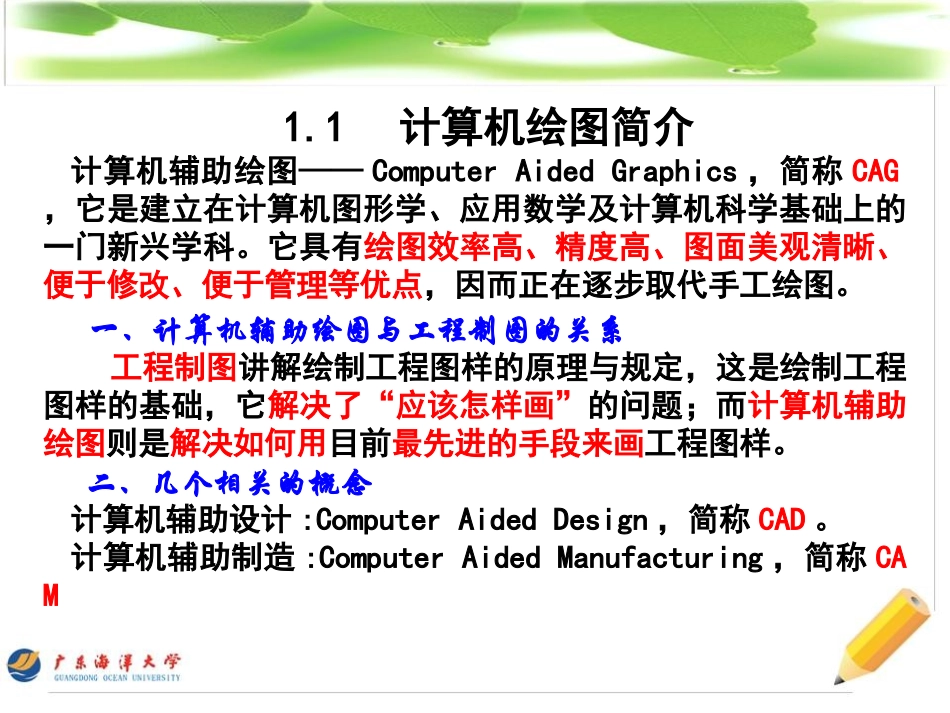

AutoCAD绘图基础AutoCAD绘图基础•《AutoCAD绘图教程与上机指导》•——2010中文版•上海科学技术出版社•主讲：萧时诚•邮箱地址：gcxsc66@126.com•661966•电话：134136619661.1计算机绘图简介计算机辅助绘图——ComputerAidedGraphics，简称CAG，它是建立在计算机图形学、应用数学及计算机科学基础上的一门新兴学科。它具有绘图效率高、精度高、图面美观清晰、便于修改、便于管理等优点，因而正在逐步取代手工绘图。一、计算机辅助绘图与工程制图的关系工程制图讲解绘制工程图样的原理与规定，这是绘制工程图样的基础，它解决了“应该怎样画”的问题；而计算机辅助绘图则是解决如何用目前最先进的手段来画工程图样。二、几个相关的概念计算机辅助设计:ComputerAidedDesign，简称CAD。计算机辅助制造:ComputerAidedManufacturing，简称CAM三、计算机辅助绘图软件简介计算机辅助绘图软件包括二维、三维，图形、图像等各类软件。目前常用的商品化软件有AutoCAD、PHOTOSHOP、3DMAX、CAXA等等。其中AutoCAD是由美国Autodesk公司开发的通用的计算机绘图软件包，自1982年问世以来，已经进行了十多次的版本升级，其功能强大、使用方便，得到了广泛的应用。左键：点取右键：确认鼠标键盘返回空格键：点出工具点菜单回车键：确认、结束一、界面简介（与Windows其它应用程序类似）1.2计算机绘图的基本知识绘图区(图形窗口)标题行菜单栏Sandard标准工具栏命令行光标位置坐标值功能按钮工具栏坐标系图标模型空间与图纸空间十字光标二、命令的输入AutoCAD2010提供了三种命令输入方式：菜单输入、图标输入和键盘输入。1、键盘输入在命令行“Command:”提示符后键入命令名，按回车键或空格键命令就被执行。按键盘上的Esc键即可中止正在执行的命令，命令行又显示“Command:”提示符。2、菜单输入先打开相应的菜单，在菜单中选择要执行的命令，单击鼠标左键，该命令被输入并执行。3、图标输入将光标移至工具栏中要执行命令的图标按钮，单击鼠标左键，该命令即被输入并执行。三、数据的输入输入的数据通常有点的坐标、距离等。1、坐标值的输入AutoCAD缺省坐标系为世界坐标系（WCS），如需要，用户还可定义自己的坐标系（UCS）。（1）用鼠标直接指定（2）用键盘输入绝对坐标输入的方法(50,120)。中间为英文“,”两种相对坐标输入的方法，用“@”表示相对坐标，第一种：如“@80,80”，表示直角坐标值为（80，80）；第二种：如“@80<30”，表示极坐标值（80<30）2、距离的输入Height，Width，Radius，Diameter等。直接从键盘输入距离值或用鼠标指定两个点的位置。四、文件操作命令AutoCAD图形文件的扩展名为“.dwg”。1、创建一个新的图形文件2、打开一个已有的图形文件（同Windows其它应用程序）3、保存图形文件（同Windows其它应用程序）文件的存盘有以下两种形式:（1）原名存盘——Save命令;（2）改名存盘——Saveas命令五、退出AutoCAD系统1.3AutoCAD的基本功能（绘图与编辑）一、基本绘图命令最常用的绘图命令图形元素（图元）称为“Object”LINE（直线）通过给定的两点绘制直线段POLYGON（多边形）绘制3～1024边的正多边形RECTANG（矩形）以输入的两点为对角线绘制矩形CIRCLE（圆）绘制圆ELLIPSE（椭圆）绘制椭圆命令运行时：命令运行时：随时随时注意命令行的提示。首页AutoCAD的绘图工具栏提供了最常用的基本绘图命令。直线矩形多义线画圆正多边形波浪线剖面线多义线命令与直线的区别：多义线可以画由不同宽度或同宽度的直线或弧组成的连续线段。一次多义线命令构造的是一个实体，而直线是两个端点为一个实体。绘图命令栏中的其它命令INSERT（插入）插入块BLOCK（块）定义块（只能在当前文件中使用）WBLOCK（写块）wb保存为一个文件BHATCH（图案填充）在指定的区域内填充图形MTEXT(标注多行文本)通过对话框输入文本，定义字体、修改字高等TEXT/DTEXT（标注单行文字）在指定位置直接输入文字应用实例一•绘制图幅A0A1A3A2A4A5•UNDO、REDO回退和重作命令–UNDO——取消上一次操作，多次使用可以回退多步。–REDO_____UNDO操作的反操作。仅可取消上一个UNDO操作,不能多次使用。应用实例二•直线...
