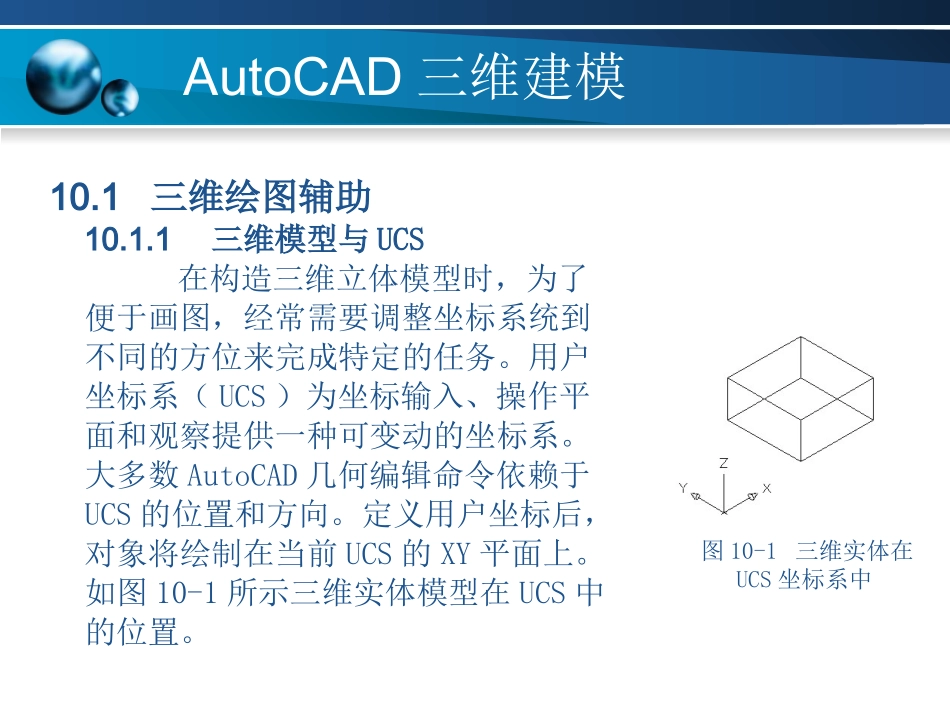

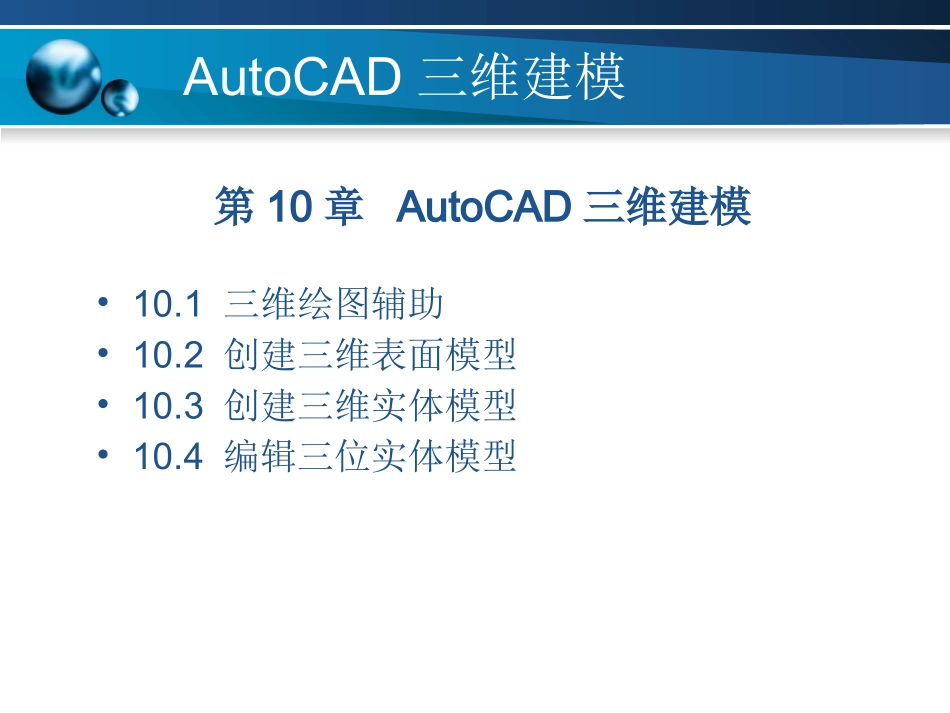

AutoCAD三维建模第10章AutoCAD三维建模•10.1三维绘图辅助•10.2创建三维表面模型•10.3创建三维实体模型•10.4编辑三位实体模型AutoCAD三维建模10.1三维绘图辅助10.1.1三维模型与UCS在构造三维立体模型时，为了便于画图，经常需要调整坐标系统到不同的方位来完成特定的任务。用户坐标系（UCS）为坐标输入、操作平面和观察提供一种可变动的坐标系。大多数AutoCAD几何编辑命令依赖于UCS的位置和方向。定义用户坐标后，对象将绘制在当前UCS的XY平面上。如图10-1所示三维实体模型在UCS中的位置。图10-1三维实体在UCS坐标系中AutoCAD三维建模一、创建用户坐标1.功能创建，移动，调整操作一个用户坐标系。2.调用命令：UCS按钮：3.格式命令：UCS输入选项[新建(N)/移动(M)/正交(G)/上一个(P)/恢复(R)/保存(S)/删除(D)/应用(A)/?/世界(W)]AutoCAD三维建模4.参数说明：新建(N)：创建新的用户坐标系统。输入“N”后，AutoCAD提示：指定新UCS的原点或[Z轴(ZA)/三点(3)/对象(OB)/面(F)/视图(V)/X/Y/Z]<0,0,0>:创建新的用户坐标AutoCAD有8种方法：Z轴(ZA)：指定Z轴的起始点和方向而建立坐标系，输入“ZA”后AutoCAD提示：指定新原点<0,0,0>:输入新的原点的位置，默认值为（0，0，0）。在正Z轴范围上指定点<默认值>:指定Z轴正方向上的一点来确定Z轴正方向。指定了新的原点的位置和Z轴方向的点后，系统创建一个新的用户坐标系。AutoCAD三维建模b.三点(3)通过三个点定义坐标系。指定新UCS原点及其X和Y轴的正方向。Z轴由右手定则确定。第一点指定新UCS的原点，第二点定义X轴的正方向，第三点定义Y轴的正方向。输入“3”后AutoCAD提示：指定新的原点<0,0,0>:输入新的原点的位置，默认值为（0，0，0）。在正X轴上指定一点<默认值>：输入新的坐标中X轴正方向的任意的一点。在UCSXY平面的正Y轴范围上指定点<默认值>：输入新的坐标中XY平面中任意非X轴上的一点。AutoCAD三维建模c.对象(OB)通过指定的实体定义新的坐标。根据选定三维对象定义新的坐标系。新UC的拉伸方向（Z轴正方向）与选定对象的一样。可以选择的对象凶手圆弧、圆、标注、直线、点、二维多段线、二维填充、宽线、三维面、形、文字、块参照和属性定义等。输入“OB”后AutoCAD提示：选择对齐UCS的对象:如选取点，CAD系统以该点为新的原点，X轴方向可选取指定。如选取直线，CAD系统以该直线的近端点为新的原点，X轴方向以直线的方向一致。如选取是圆或圆弧，CAD系统以该圆或圆弧的圆点为新的原点，X轴方向可选取指定。如选取二维多义线，CAD系统以该多义线的起点为新的原点，X轴方向与多义线的第一条线段一致。AutoCAD三维建模d.面(F)通过三维实体的表面来建立新的坐标系。输入“F”后AutoCAD提示：选择实体对象的面:选取一个三维实体的表面。如图10-2所示图10-2通过面建立UCS图10-3通过面建立UCS，X轴反向AutoCAD三维建模输入选项[下一个(N)/X轴反向(X)/Y轴反向(Y)]<接受>:调整X轴和Y轴的方向。下一个(N)可将新坐标将UCS定位于临近的面或上一个选定的面。输入“N”即可。X轴反向(X)是调整X轴的方向，输入“X”即可把新坐标绕X旋转180°，图10-1就变成如图10-3所示。e.视图(V)该选项把新的坐标系的XY平面与当前视图（平行于屏幕）设为平行，X轴指向视图的水平方向，原点为当前视图的原点。f.X/Y/Z：绕指定轴旋转当前UCS。如输“入X”，AutoCAD提示：指定绕X轴旋转的角度。AutoCAD三维建模移动(M)移动坐标原点，输入“M”后该项提示:指定新原点或[Z向深度(Z)]<0,0,0>:从图上选取一点做为选取目标，即可创建新的坐标，该坐标系XY平面平行于原坐标系XY平面。如果输入“Z”，即指定沿Z轴移动一段距离。正交(G)系统提供的6种正交坐标的方式分别是俯视(T)/仰视(B)/主视(F)/后视(BA)/左视(L)/右视(R)。上一个(P)输入“P”，将退回前一种坐标系统。恢复(R)选用已经存储的坐标系。保存(S)存储自定义的坐标系。删除(D)删除已经命名的坐标系。应用(A)将指定坐标系统应用于当前视窗。列出当前图形文件中所有已命名的用户坐标系统。世界(W)使用世界坐标系统。AutoCAD三维建模二、UCS管理器执行该命令后，AutoCAD依次提示：为了方便管理用户自定义坐标，Aut...
