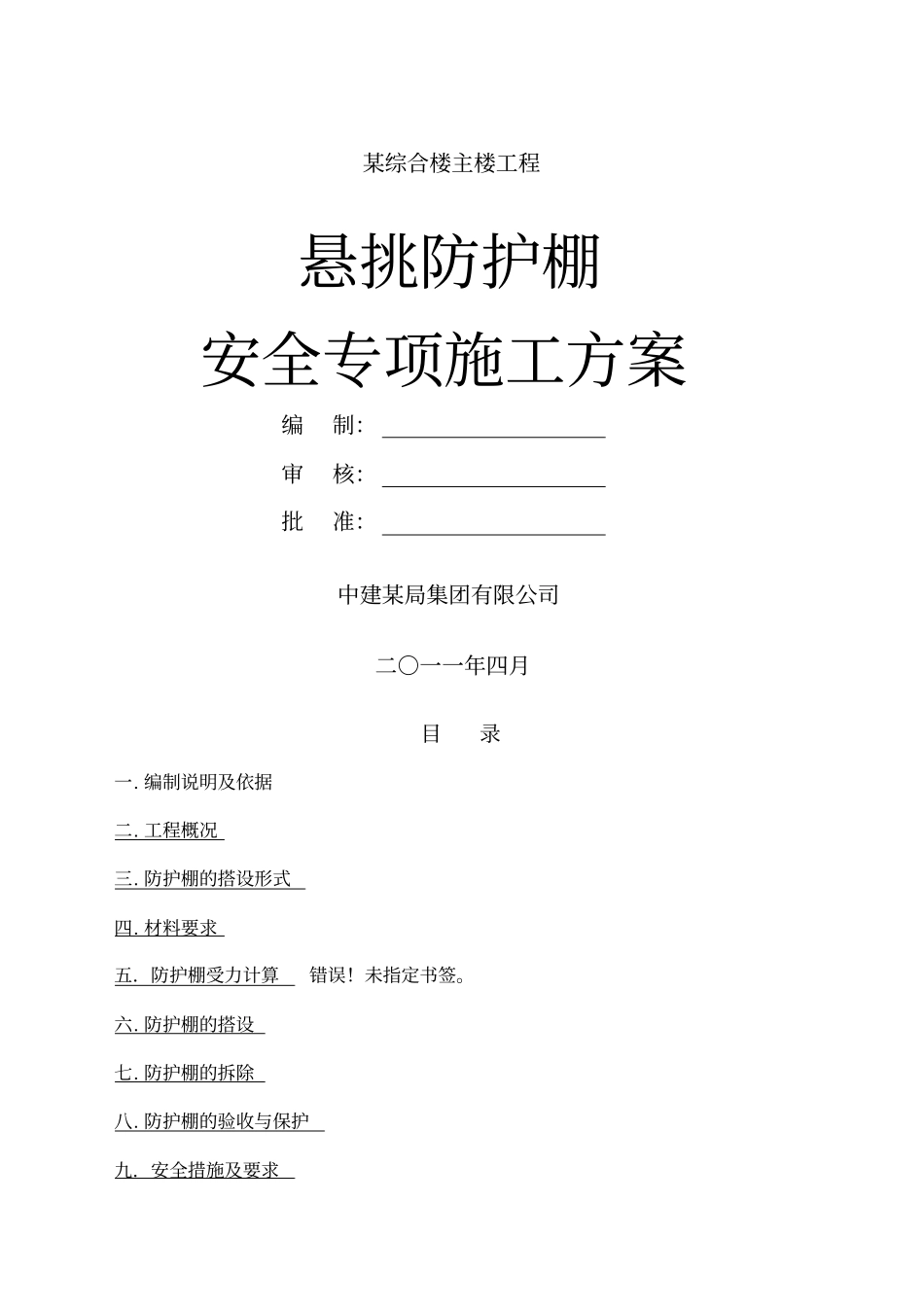

某综合楼主楼工程悬挑防护棚安全专项施工方案编制：审核：批准：中建某局集团有限公司二○一一年四月目录一.编制说明及依据二.工程概况三.防护棚的搭设形式四.材料要求五．防护棚受力计算错误！未指定书签。六.防护棚的搭设七.防护棚的拆除八.防护棚的验收与保护九．安全措施及要求十．防护棚工程组织机构及人员安排及应急预案一.编制说明及依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001，2002年版）2、《建筑施工高处作业安全技术规范》（JGJ80-91）3、《建筑施工安全检查标准》（JGJ59-99）4、《钢结构设计规范》（GB50017—2002）5、施工图纸、本工程施工组织设计6、《建筑施工脚手架实用手册》7、《建筑施工手册》8、《混凝土结构设计规范》（GB50010-2002）9、《钢结构设计规范》（GB50017-2003）10、《木结构设计规范》（GB50005-2003）11、《建筑结构荷载规范》（GB50009-2001）12、《冷弯薄壁型钢结构技术规范》(GB50018-2002)13、《建筑施工计算手册》汪正荣着14、《建筑施工计算手册》二.工程概况某市5号线某标工程位于某市某区塘朗镇，北靠留仙大道，南临南平快速干道，东南侧为塘朗车辆段停车列检库施工工地，西南侧为塘朗车辆段检修库施工工地。主体结构下设两层地下室，地下室埋深8.45m，地下室建筑面积为14619m2；主体楼层层数27层，1层层高4.5米，2~4层层高4.1米，5层转换层为5.3米，6层层高3.9米，7~27层层高3.5米，总高度为99.47m，加上构架两层总高度为107.47m；综合楼主楼结构类型为现浇钢筋混凝土框架剪力墙结构。主楼建筑总面积为44784.54m2，抗震设防烈度为7度，建筑耐火等级为一级，该工程为地铁5号线塘朗车辆段综合楼主楼工程，为了主体工程的外部安全防护和其他操作需要，分别在6、14、22层悬挑工字钢，根据主楼结构施工进度以及幕墙装饰的施工进度，2011-5-30主体14层结构封顶，2011-8-30主体结构完成，同时2011-8-30前14层以下幕墙外装要全部完成，所以在15层搭设悬挑防护棚，将楼层在垂直方向上断开，并提供安全的操作空间。三.防护棚的搭设形式防护棚由上、下两层钢管网架组合而成，悬挑长度为4m，锚固长度为2m，悬挑钢管跨距为1.5m同选挑架跨距，横杆间距为0.8m，双层之间35㎝，确保防护棚的安全性，在主杆中部与端部之间居中设斜拉杆，承受拉、撑荷载，水平间距3m，垂直高度为3.5米，悬挑梁端部采用直径17㎜钢丝绳卸荷，水平距离每3m同斜拉杆隔一布一,间隔卸荷设一道卸荷，垂直高度为7米；根据规范和工程实际要求，下层钢管网架上先后设置安全网、模板；上层钢管网架先后设置安全网、钢笆片。悬挑端头为1.2米高的栏杆，防止坠物从防护棚往下坠落。防护棚局部平面图·800800800800800350模板17钢丝绳预埋件主梁纵钢管48*3.5@1500次梁横钢管48*3.5@80048*3.5钢管抛撑与斜拉钢丝绳间隔设置钢管斜撑满铺钢笆双向钢管密目式安全网60014004000防护棚剖面图防护棚端部构造详图四.材料要求1.钢管：采用DN48*3.5焊管，材质应符合GB/T13793或GB/T3092规定，质量应符合GB700－79《普通碳素结构钢技术要求》中Q235A钢要求。弯曲变形、锈蚀钢管不得使用；脚手架钢管每根最大质量不应大于25kg。2.扣件：扣件及其附件符合GB978-67可锻铁分类及技术条件>的规定，机械性能不低于KT33－8的可煅铸铁的制作性能，其附件的制造材料应符合GB700－79中A3钢的规定，螺纹应符合GB196-81《普通螺纹》的规定，垫圈应符合GB95-76《垫圈》的规定。扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。脚手架采用的扣件，在螺栓拧紧扭力矩65N?m时，不得发生破坏。3.脚手板：上层钢管网采用铁芭网片，下层钢管网采用模板。4.安全网：采用密目式安全网。五．防护棚受力计算荷载取值1.脚手板：竹笆片脚手板，脚手板自重标准值(kN/m2)：0.30；2.栏杆、挡杆：栏杆冲压钢，栏杆、挡板脚手板自重标准值(kN/m2)：0.11；3.施工人员等活荷载(kN/m2)：2.00；4.模板自重标准值（KN/m2）：0.355.安全设施与安全网(kN/m2)：0.005；6.钢管自重：38.4N/m。扣件：14.6N/个。7.查《建筑结...
