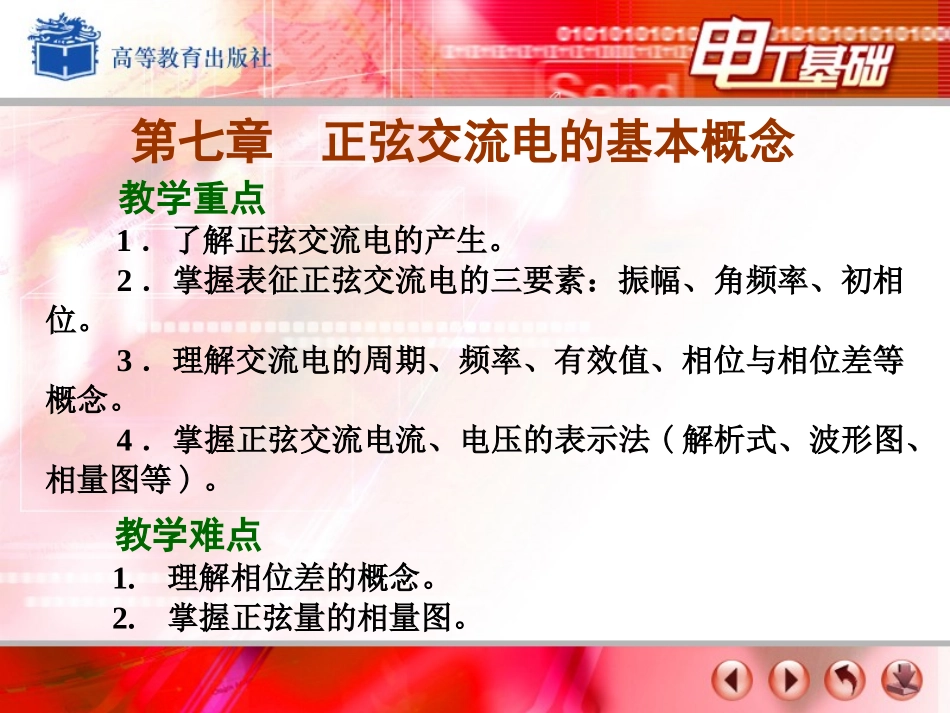

第七章正弦交流电的基本概念第七章正弦交流电的基本概念教学重点1．了解正弦交流电的产生。2．掌握表征正弦交流电的三要素：振幅、角频率、初相位。3．理解交流电的周期、频率、有效值、相位与相位差等概念。4．掌握正弦交流电流、电压的表示法(解析式、波形图、相量图等)。教学难点1.理解相位差的概念。2.掌握正弦量的相量图。学时分配序号内容学时1第一节交流电的产生12第二节表征交流电的物理量13第三节交流电的表示法24实验7.1用示波器观察交流电的波形15本章小结16本章总学时6第七章正弦交流电的基本概念第一节交流电的产生第二节表征交流电的物理量第三节交流电的表示法本章小结第一节交流电的产生一、交流电的产生二、正弦交流电如果电流的大小及方向都随时间做周期性变化，并且在一个周期内的平均值为零的电流称为交流电。动画M7-1交流电的产生一、交流电的产生二、正弦交流电大小及方向均随时间按正弦规律做周期性变化的电流、电压、电动势叫做正弦交流电流、电压、电动势，在某一时刻t的瞬时值可用三角函数式(解析式)来表示，即i(t)=Imsin(ti0)u(t)=Umsin(tu0)e(t)=Emsin(te0)i(t)=Imsin(ti0)u(t)=Umsin(tu0)e(t)=Emsin(te0)式中，Im、Um、Em分别叫做交流电流、电压、电动势的振幅(也叫做峰值或最大值)，电流的单位为安培(A)，电压和电动势的单位为伏特(V)；叫做交流电的角频率，单位为弧度/秒(rad/s)，它表征正弦交流电流每秒内变化的电角度；i0、u0、e0分别叫做电流、电压、电动势的初相位或初相，单位为弧度rad或度()，它表示初始时刻(t=0时)正弦交流电所处的电角度。振幅、角频率、初相这三个参数叫做正弦交流电的三要素。任何正弦量都具备三要素。第二节表征交流电的物理量一、周期与频率二、有效值三、相位和相位差1．周期正弦交流电完成一次循环变化所用的时间叫做周期，用字母T表示，单位为秒：s。显然正弦交流电流或电压相邻的两个最大值(或相邻的两个最小值)之间的时间间隔即为周期，由三角函数知识可知2T一、周期与频率2．频率=2f交流电周期的倒数叫做频率(用符号f表示)，即Tf1它表示正弦交流电流在单位时间内作周期性循环变化的次数，即表征交流电交替变化的速率(快慢)。频率的国际单位制是：赫兹(Hz)。角频率与频率之间的关系为在电工技术中，有时并不需要知道交流电的瞬时值，而规定一个能够表征其大小的特定值——有效值，其依据是交流电流和直流电流通过电阻时，电阻都要消耗电能(热效应)。设正弦交流电流i(t)在一个周期T时间内，使一电阻R消耗的电能为QR，另有一相应的直流电流I在时间T内也使该电阻R消耗相同的电能，即QR=I2RT。二、有效值就平均对电阻作功的能力来说，这两个电流(i与I)是等效的，则该直流电流I的数值可以表示交流电流i(t)的大小，于是把这一特定的数值I称为交流电流的有效值。理论与实验均可证明，正弦交流电流i的有效值I等于其振幅(最大值)Im的0.707倍，即0.707=2mmIIImm0.7072UUUmm0.7072EEE正弦交流电压的有效值为正弦交流电动势的有效值为例如正弦交流电流i=2sin(t－30)A的有效值I=2×0.707=1.414A，如果通过R=10的电阻时，在一秒时间内电阻消耗的电能(又叫做平均功率)为P=I2R=20W，即与I=1.414A的直流电流通过该电阻时产生相同的电功率。我国工业和民用交流电源的有效值为220V、频率为50Hz，因而通常将这一交流电压简称为工频电压。因为正弦交流电的有效值与最大值(振幅值)之间有确定的比例系数，所以有效值、频率、初相这三个参数也可以合在一起叫做正弦交流电的三要素。三、相位和相位差任意一个正弦量y=Asin(t0)的相位为(t0)，本章只涉及两个同频率正弦量的相位差(与时间t无关)。设第一个正弦量的初相为01，第二个正弦量的初相为02，则这两个正弦量的相位差为12=0102并规定|12|≤180或|12|≤在讨论两个正弦量的相位关系时：(1)当12>0时，称第一个正弦量比第二个正弦量越前(或超前)12；(2)当12<0时，称第一个正弦量比第二个正弦量滞后(或落后)|12|；(3)当12=0时，称第一个正弦量与第二个正弦量同相...
