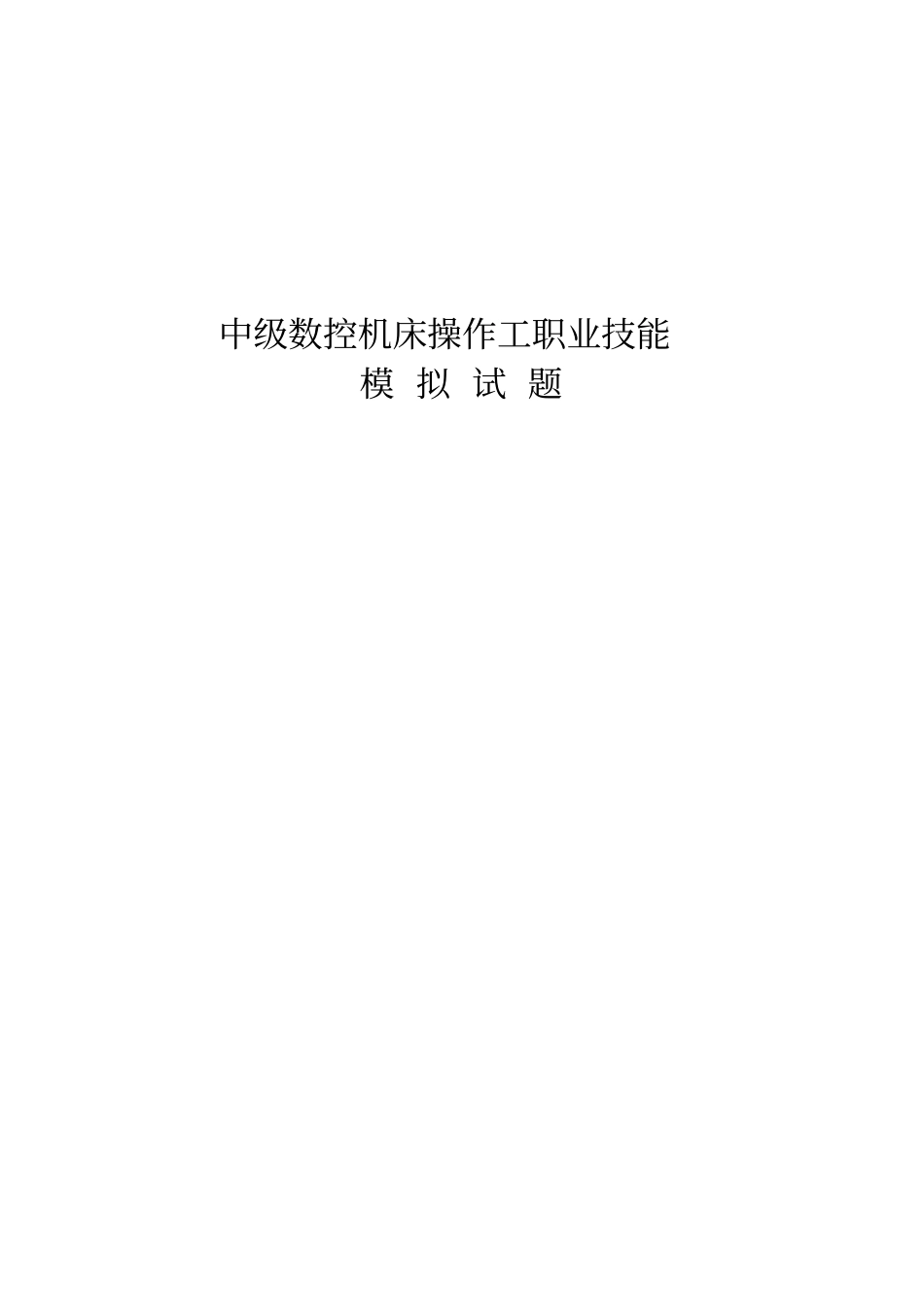

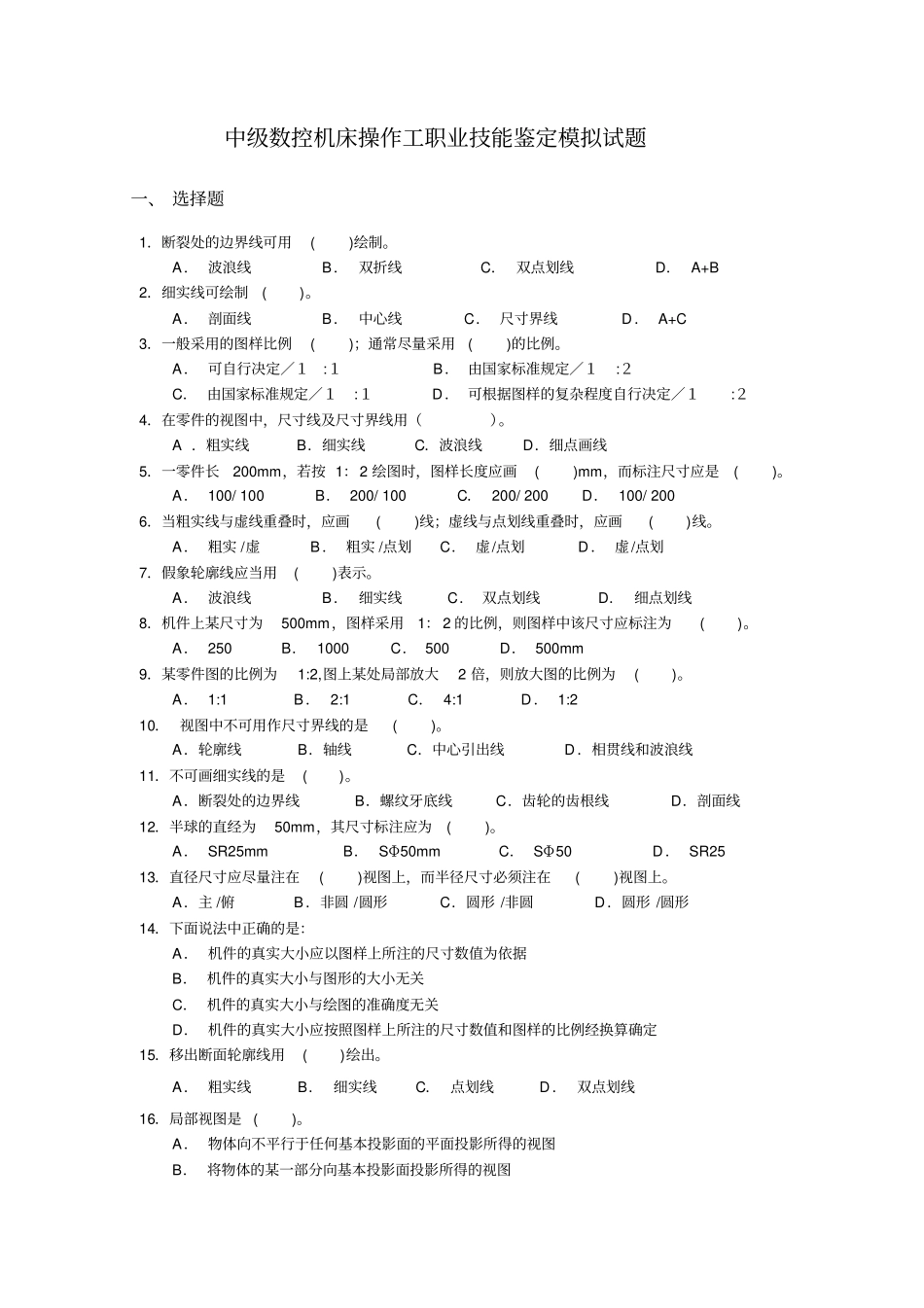

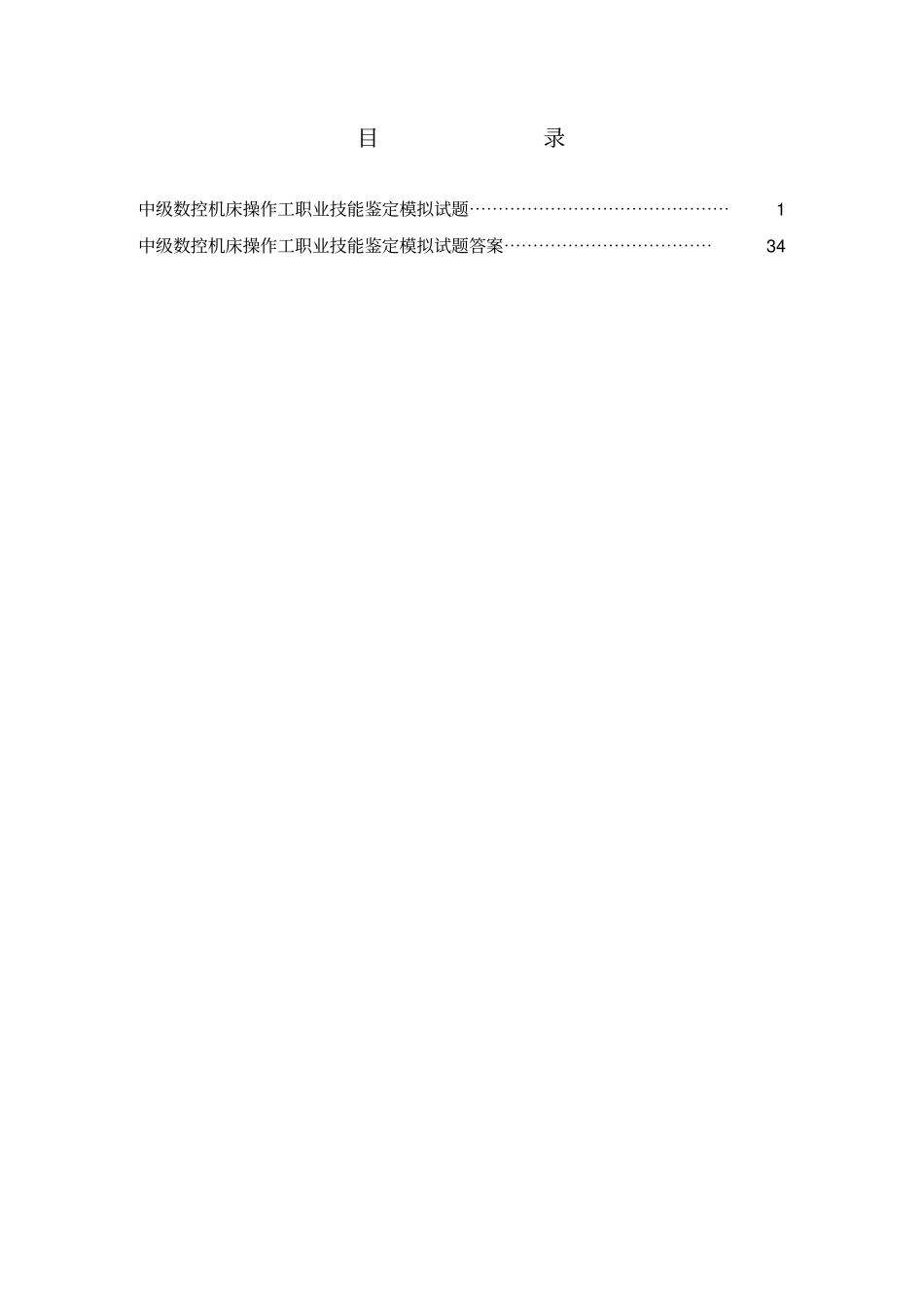

中级数控机床操作工职业技能模拟试题目录中级数控机床操作工职业技能鉴定模拟试题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1中级数控机床操作工职业技能鉴定模拟试题答案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯34中级数控机床操作工职业技能鉴定模拟试题一、选择题1．断裂处的边界线可用()绘制。A．波浪线B．双折线C．双点划线D．A+B2．细实线可绘制()。A．剖面线B．中心线C．尺寸界线D．A+C3．一般采用的图样比例()；通常尽量采用()的比例。A．可自行决定／１:１B．由国家标准规定／１:２C．由国家标准规定／１:１D．可根据图样的复杂程度自行决定／１:２4．在零件的视图中，尺寸线及尺寸界线用（）。A．粗实线B．细实线C．波浪线D．细点画线5．一零件长200mm，若按1：2绘图时，图样长度应画()mm，而标注尺寸应是()。A．100/100B．200/100C．200/200D．100/2006．当粗实线与虚线重叠时，应画()线；虚线与点划线重叠时，应画()线。A．粗实/虚B．粗实/点划C．虚/点划D．虚/点划7．假象轮廓线应当用()表示。A．波浪线B．细实线C．双点划线D．细点划线8．机件上某尺寸为500mm，图样采用1：2的比例，则图样中该尺寸应标注为()。A．250B．1000C．500D．500mm9．某零件图的比例为1:2,图上某处局部放大2倍，则放大图的比例为()。A．1:1B．2:1C．4:1D．1:210．视图中不可用作尺寸界线的是()。A．轮廓线B．轴线C．中心引出线D．相贯线和波浪线11．不可画细实线的是()。A．断裂处的边界线B．螺纹牙底线C．齿轮的齿根线D．剖面线12．半球的直经为50mm，其尺寸标注应为()。A．SR25mmB．SΦ50mmC．SΦ50D．SR2513．直径尺寸应尽量注在()视图上，而半径尺寸必须注在()视图上。A．主/俯B．非圆/圆形C．圆形/非圆D．圆形/圆形14．下面说法中正确的是：A．机件的真实大小应以图样上所注的尺寸数值为依据B．机件的真实大小与图形的大小无关C．机件的真实大小与绘图的准确度无关D．机件的真实大小应按照图样上所注的尺寸数值和图样的比例经换算确定15．移出断面轮廓线用()绘出。A．粗实线B．细实线C．点划线D．双点划线16．局部视图是()。A．物体向不平行于任何基本投影面的平面投影所得的视图B．将物体的某一部分向基本投影面投影所得的视图C．物体向基本投影面投影所得的视图D．假想将物体的倾斜部分绕其自身的回转轴线旋转到与某一选定的基本投影面平行后再向该投影面投影所得的视图17．根据下图示的三视图，指出其所对应的立体图()。18．指出下图中正确的一组三视图()。A．如图B．如图C．如图D．如图19．下图中，左视图正确的剖视画法应为()。20．下图中的俯视图为()。A．斜视图B．旋转视图C．与主视图“长对正”的俯视图D．复合视图21．根据所示的主视图和俯视图，选择正确的左视图()。22．根据主视图和左视图，选择正确的俯视图()。23．判断下列剖面图中正确的剖面图形；()正确。24．螺纹代号为M14×1.5的螺纹是()螺纹。A．普通粗牙螺纹B．普通细牙螺纹C．梯形螺纹D．锯齿形螺纹25．粗牙普通螺纹，大径为20mm，螺距为2.5，右旋，螺纹中径、顶径公差带代号都是5g，旋合长度为N,标注应为()。A．M20B．M20×2.5右－5g－NC．M20-5gD．M20×2.5－5g5g26．普通平键连接，键的()面为工作面，键的顶面与轮毂键槽底面之间()应画()线。A．顶/无间隙/一条B．顶/有间隙/二条C．两侧/有间隙/二条D．两侧/无间隙/一条27．下面说法中错误的是()：A．多线螺纹导程Ｌ等于螺距Ｐ除以线数ｎB．同一条螺旋线上相邻两牙对应点间的轴向距离称为导程C．单线螺纹导程Ｌ等于螺距ＰD．螺纹上相邻两牙对应点间的轴向距离称为螺距28．螺纹的完整标记内容为()：A．螺纹代号－螺纹公差带代号－螺纹旋合长度代号B．螺纹代号－螺纹公差带代号ABCDC．螺纹代号－螺纹旋合长度代号D．螺纹公差带代号－螺纹代号－螺纹旋合长度代号29．以剖视图表示内外螺纹的连接时，其旋合部分应按()画法绘制。A．内螺纹B．外螺纹C．内螺纹或外螺纹D．不可见螺纹30．键被横向剖切时,键的截面上()剖面线，沿键的对称中心剖切时,规定键按()画。A．不应画／不剖B．应画／不剖C．不应画／剖视D．应画／剖视31．在齿轮的投影为非圆的视图中，若为斜齿圆柱齿轮，则应在视图的未剖...
