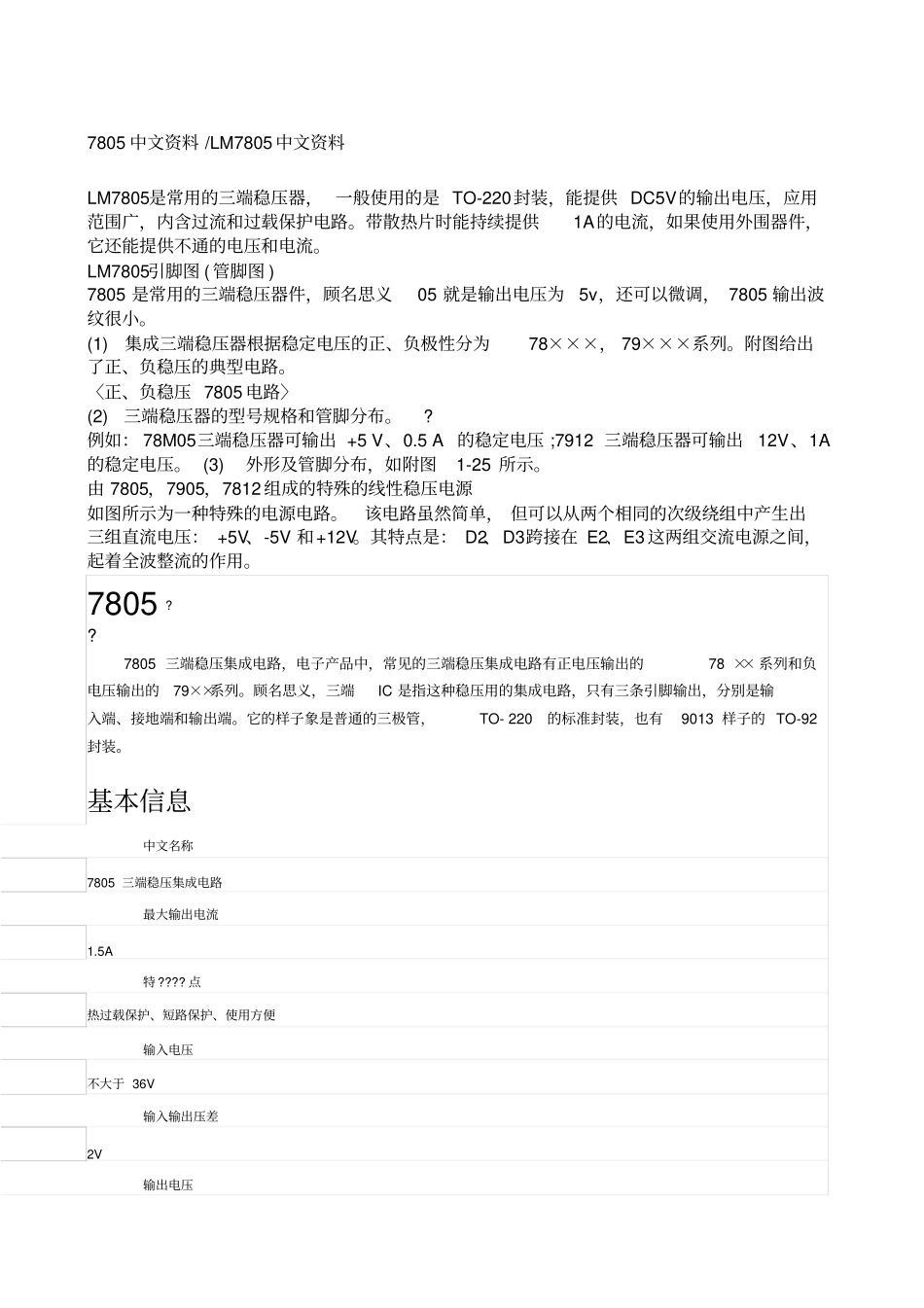

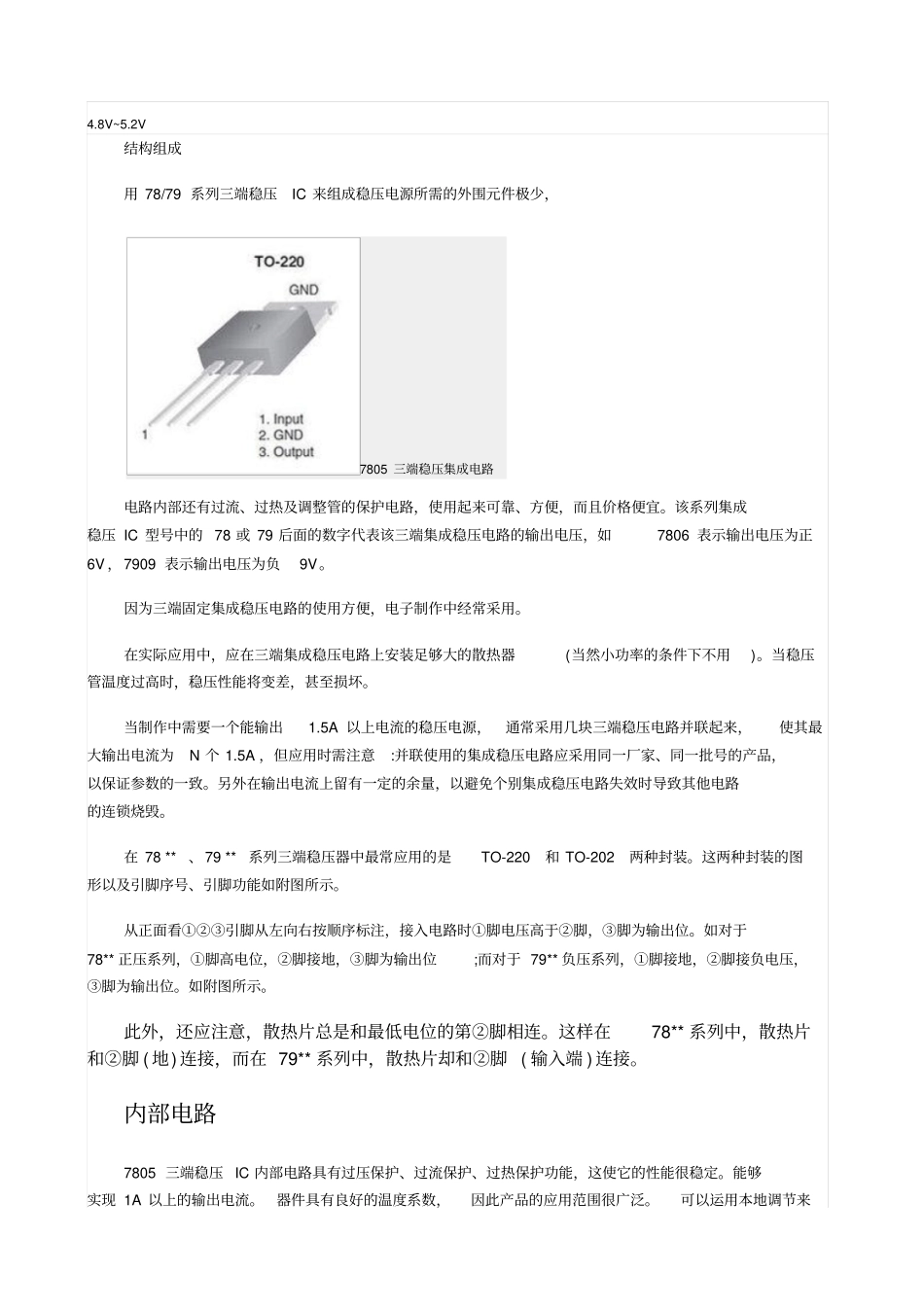

7805中文资料/LM7805中文资料LM7805是常用的三端稳压器，一般使用的是TO-220封装，能提供DC5V的输出电压，应用范围广，内含过流和过载保护电路。带散热片时能持续提供1A的电流，如果使用外围器件，它还能提供不通的电压和电流。LM7805引脚图(管脚图)7805是常用的三端稳压器件，顾名思义05就是输出电压为5v，还可以微调，7805输出波纹很小。(1)集成三端稳压器根据稳定电压的正、负极性分为78×××，79×××系列。附图给出了正、负稳压的典型电路。〈正、负稳压7805电路〉(2)三端稳压器的型号规格和管脚分布。?例如：78M05三端稳压器可输出+5V、0.5A的稳定电压;7912三端稳压器可输出12V、1A的稳定电压。(3)外形及管脚分布，如附图1-25所示。由7805，7905，7812组成的特殊的线性稳压电源如图所示为一种特殊的电源电路。该电路虽然简单，但可以从两个相同的次级绕组中产生出三组直流电压：+5V、-5V和+12V。其特点是：D2、D3跨接在E2、E3这两组交流电源之间，起着全波整流的作用。7805??7805三端稳压集成电路，电子产品中，常见的三端稳压集成电路有正电压输出的78××系列和负电压输出的79××系列。顾名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。它的样子象是普通的三极管，TO-220的标准封装，也有9013样子的TO-92封装。基本信息中文名称7805三端稳压集成电路最大输出电流1.5A特????点热过载保护、短路保护、使用方便输入电压不大于36V输入输出压差2V输出电压4.8V~5.2V结构组成用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，7805三端稳压集成电路电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。因为三端固定集成稳压电路的使用方便，电子制作中经常采用。在实际应用中，应在三端集成稳压电路上安装足够大的散热器(当然小功率的条件下不用)。当稳压管温度过高时，稳压性能将变差，甚至损坏。当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意:并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。在78**、79**系列三端稳压器中最常应用的是TO-220和TO-202两种封装。这两种封装的图形以及引脚序号、引脚功能如附图所示。从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。如对于78**正压系列，①脚高电位，②脚接地，③脚为输出位;而对于79**负压系列，①脚接地，②脚接负电压，③脚为输出位。如附图所示。此外，还应注意，散热片总是和最低电位的第②脚相连。这样在78**系列中，散热片和②脚(地)连接，而在79**系列中，散热片却和②脚(输入端)连接。内部电路7805三端稳压IC内部电路具有过压保护、过流保护、过热保护功能，这使它的性能很稳定。能够实现1A以上的输出电流。器件具有良好的温度系数，因此产品的应用范围很广泛。可以运用本地调节来消除噪声影响，解决了与单点调节相关的分散问题，输出电压误差精度分为±3%和±5%。7805内部电路7805三端稳压IC在电路运用中应注意以下事项:输入输出压差不能太大,太大则转换效率急速降低，而且容易击穿损坏。最高输入电压不能超过35伏;输出电流不能太大，1.5A是其极限值。大电流的输出，散热片的尺寸要足够大，否则会导致高温保护或热击穿;输入输出压差也不能太小,低于2伏稳压效率急速下降。应用电路7805典型应用电路图:78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。当输出电流较大时，7805应配上散热板。下图为提高输出电压的应用电路。稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管V...
