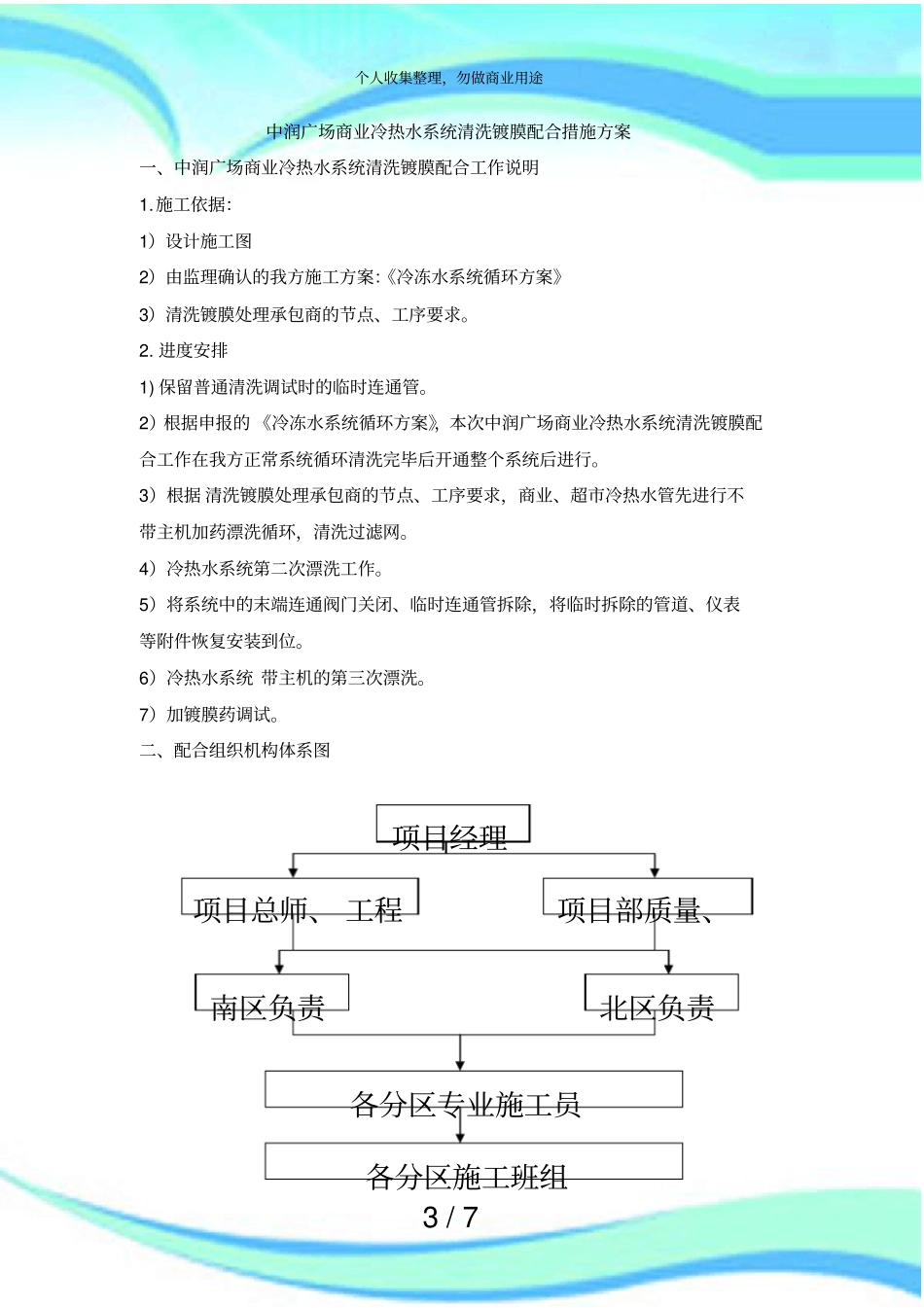

1/7中润广场商业冷热水系统清洗镀膜配合措施实施方案2/7————————————————————————————————作者：————————————————————————————————日期：个人收集整理，勿做商业用途3/7中润广场商业冷热水系统清洗镀膜配合措施方案一、中润广场商业冷热水系统清洗镀膜配合工作说明1.施工依据：1）设计施工图2）由监理确认的我方施工方案：《冷冻水系统循环方案》3）清洗镀膜处理承包商的节点、工序要求。2.进度安排1)保留普通清洗调试时的临时连通管。2）根据申报的《冷冻水系统循环方案》，本次中润广场商业冷热水系统清洗镀膜配合工作在我方正常系统循环清洗完毕后开通整个系统后进行。3）根据清洗镀膜处理承包商的节点、工序要求，商业、超市冷热水管先进行不带主机加药漂洗循环，清洗过滤网。4）冷热水系统第二次漂洗工作。5）将系统中的末端连通阀门关闭、临时连通管拆除，将临时拆除的管道、仪表等附件恢复安装到位。6）冷热水系统带主机的第三次漂洗。7）加镀膜药调试。二、配合组织机构体系图项目经理项目总师、工程南区负责北区负责各分区专业施工员项目部质量、各分区施工班组个人收集整理，勿做商业用途4/7三、流程图四、准备工作由于本工程仍处于施工阶段，因此冷热水、冷却水管道加药清洗前，根据《冷冻水系统循环方案》，在普通清洗循环调试的基础上，再次进行如下准备工作：1.材料、器件准备1）管道常用五金工具。2）电工常用调试工具。3）吊顶内管道过滤器清洗用接水盘、水桶。4）施工操作工具：扶梯、手电筒、对讲机等。2.电气专业配合准备工作1）在原先系统调试的基础上，再行全面检查空调主机控制柜、空调箱及风机盘管控制箱（配电箱）的供电情况，警示标志。（商务费用）2）根据清洗镀膜处理承包商工序进度要求，专人操作、看护供配电设备，以防普通清洗、循环调试四个区的加药循环、漂洗重新开通连通管清洗过滤器第二次漂洗拆除连通管、连接主机第三次漂洗镀膜负荷调试配合工作电气配合、保温修复个人收集整理，勿做商业用途5/7别人误送电，全方面配合完成电源配电柜的供配电工作及各设备的启停工作。（商务费用，安排人数、仪器数）3.管道专业配合准备工作1）重新开通连接各主机的旁通管（阀门），断开与主机的连接口，开通、循环清洗工作系统中的阀门重新全部开启。（商务费用）2）检查各分区的循环及管道漂洗用排水点（含空调机房作临时排放用的进水管）排放是否正常。（商务费用）3）再次检查承担空调水系统加药清洗的排水管、集水井排水泵，确认各排水点的排放安全畅通。同时督促、配合清洗镀膜处理承包商对废水排放的专项环保处理准备工作。（商务费用）三、清洗镀膜工序配合措施及要求由于中润广场商业冷热水系统清洗镀膜承包商仅提供粗框的加药清洗工序、节点方案。因此根据《冷冻水系统循环方案》，具体配合工作如下：1.空调二次水系统的开通，应按照各个机房二次水空调水系统的设置分别进行。系统开通供水：必须按照先总管、后支管（立管）、再楼层平面系统管道的顺序进行。系统开通供水时，应打开各区段设置的放气阀，排尽系统管网内气体。排放水时，应由高而低的打开各区段设置的放气阀，以利系统管网的排放。2.配合开启加药循环调试所需的循环泵。配合完成加药装置的供电工作。3.空调水系统在循环清洗工作时，对各分区段的系统管网、空调设备、空调箱和风机盘管进行巡回检查。4.系统加药循环调试过程中，根据环保要求，配合清洗镀膜承包商做好专项废水排放处理。5.第一次漂洗结束后，拆洗系统管道中的所有过滤器、过滤网。6.电气、管道专业按上述1-3条第二次冷热水系统漂洗的配合工作。7.冷热水系统、冷却水系统管网第二次漂洗结束后，将系统中的末端连通阀门关闭、临时连通管拆除，将临时拆除的管道、仪表等附件恢复安装到位。8.第三次漂洗的配合工作：及时将系统内的水进满，放尽各段管路系统及空调器、风机盘管内的空气，同时再次进行冷水系统的边补水、边排放水检查，排放的水中无颗粒状态杂质。个人收集整理，勿做商业用途6/79.电气、管道专业按上述1-3条配合清洗镀膜承包商进行系统加药...
