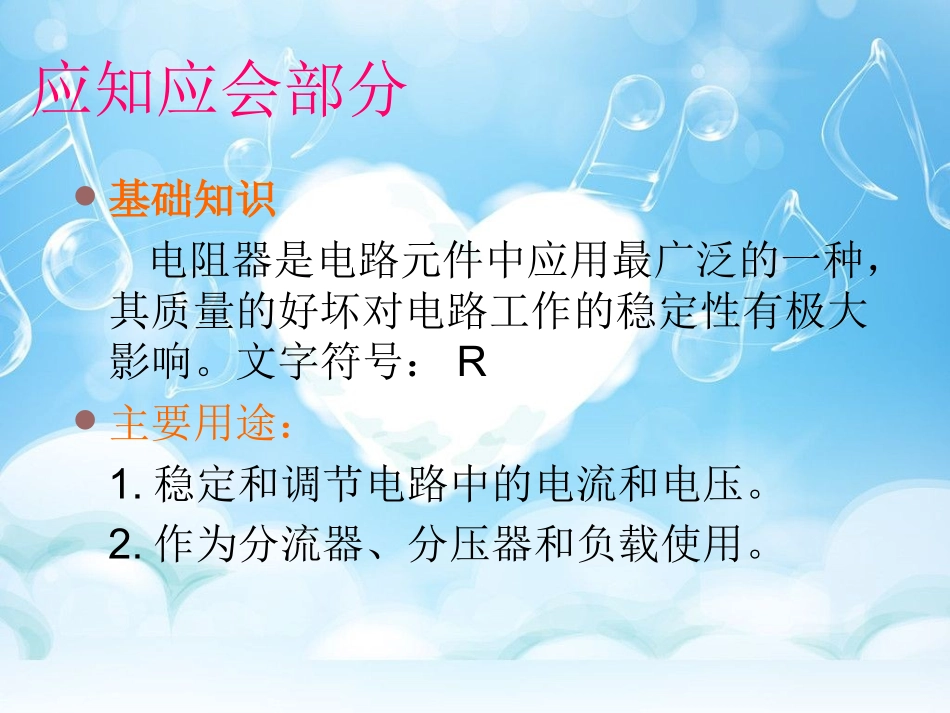

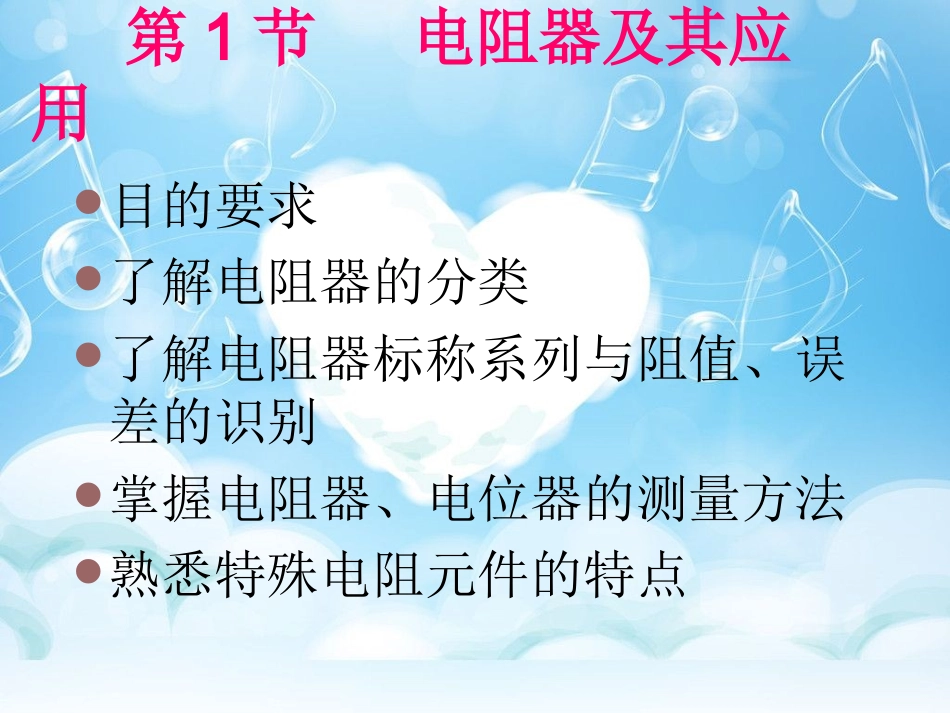

第二章（上）常用电子元器件识别与检测第1节电阻器及其应用目的要求了解电阻器的分类了解电阻器标称系列与阻值、误差的识别掌握电阻器、电位器的测量方法熟悉特殊电阻元件的特点应知应会部分基础知识电阻器是电路元件中应用最广泛的一种，其质量的好坏对电路工作的稳定性有极大影响。文字符号：R主要用途：1.稳定和调节电路中的电流和电压。2.作为分流器、分压器和负载使用。1、电阻器的分类常用的电阻器有固定式电阻器和电位器1-1、碳膜电阻碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。碳膜电阻成本较低，性能一般。1-2、金属膜电阻器用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。金属膜电阻比碳膜电阻的精度高，稳定性好，噪声小，温度系数小。1-3、线绕电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。1-4、熔断电阻器熔断电阻器又叫保险丝电阻，在正常情况下和普通电阻器具有一样的功能，在电流过大时它的阻值变成很大或者断路，使设备不过载。1-5、水泥电阻采用陶瓷材料封装，内部为电阻丝绕制，电阻丝与引脚采用压接方式，在负载短路时可以在压接处迅速熔断，在电路中起限流保护作用。水泥电阻水泥电阻采用工业高频电子陶瓷外壳，用特殊不燃性耐热水泥充填密封而成。具有耐高功率、散热容易、稳定性高等特点,具有优良的绝缘性能，其绝缘电阻可达100M，同时具有优良的阻燃，防爆性。它广泛应用于计算机，电视机，仪器，仪表，音响之中。在负载短路的情况下，可迅速在电阻丝同焊脚引线之间熔断，对电路有保护功能。额定功率一般在1瓦以上。缺点:有电感，体积大，不宜作阻值较大的电阻。排阻:又分并阻和串阻。并阻（RP）计算方法如（471表示470Ω）。其內部结构如图1﹐所以说如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚。它在排阻上一般用一个带颜色点标出来。串阻（RN）与并阻的区別是串阻的各个电阻彼此分离﹐如图2。12345678161514131211109RN1234567891RP11-6、排阻1-7、贴片电阻(SMDResistance)1.电阻值：表示电阻的大小,例如：47Ω,220KΩ,4.7MΩ.2.误差：表示电阻误差范围,例如：±1%,±5%,±20%.3.工作电压：表示这个元件额定工件电压.例如：16V,25V,35V,50V，100V4.封裝：表示电阻的形状体积的代号,例如：1206，0805，0603，0402，0201。0603表示长,宽是60Mil,30Mil.（1.6x0.8mm)Mil密耳是英制长度单位（1mil=0.0254mm）5.最高工作温度范围：Temperatureoperatingmax125℃.最高工作温度125度.采用四位数表示：第一第二第三位为有效数，第四位为有效数后“0”的个数。精密度为±1％如图电阻标示为“8222”，则该电阻为82.2KΩ1-8、敏感电阻器敏感电阻器属于传感器，它在现代信息技术、生产自动化、军事、交通、环保、能源、医疗、家电等领域起着巨大的作用。从各种复杂工程系统到人们日常生活的衣食住行，都离不开各种各样的敏感电阻器。如果说计算机相当于人的大脑，通信相当于人的神经，那么传感器就相当于人的感官。从狭义上讲，传感器就是将外界信息转换成电信号的装置。举例来说：1-8-1、光敏电阻光敏电阻又称光导管，常用的制作材料为硫化镉等。这些制作材料具有在特定波长的光照射下，其阻值迅速减小的特性。1-8-2、压敏电阻“压敏电阻”意思是在一定电流电压范围内电阻值随电压而变，或者是说“电阻值对电压敏感”的阻器压敏电阻有什么用？压敏电阻的最大特点是当加在它上面的电压低于它的阀值“UN”时，流过它的电流极小，相当于一只关死的阀门，当电压超过UN时，流过它的电流激增，相当于阀门打开。利用这一功能，可以抑制电路中经常出现的异常过电压，保护电路免受过电压的损害。例如220VU1-8-3、热敏电阻热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成。其阻值随温度变化的曲线呈非线性。tº图形符号:1-9数字电位器及电阻※基本原理※分类※特点及应用※使用注意事项※基本结构数字电位器是采用半导体技术制作的集成电路...
