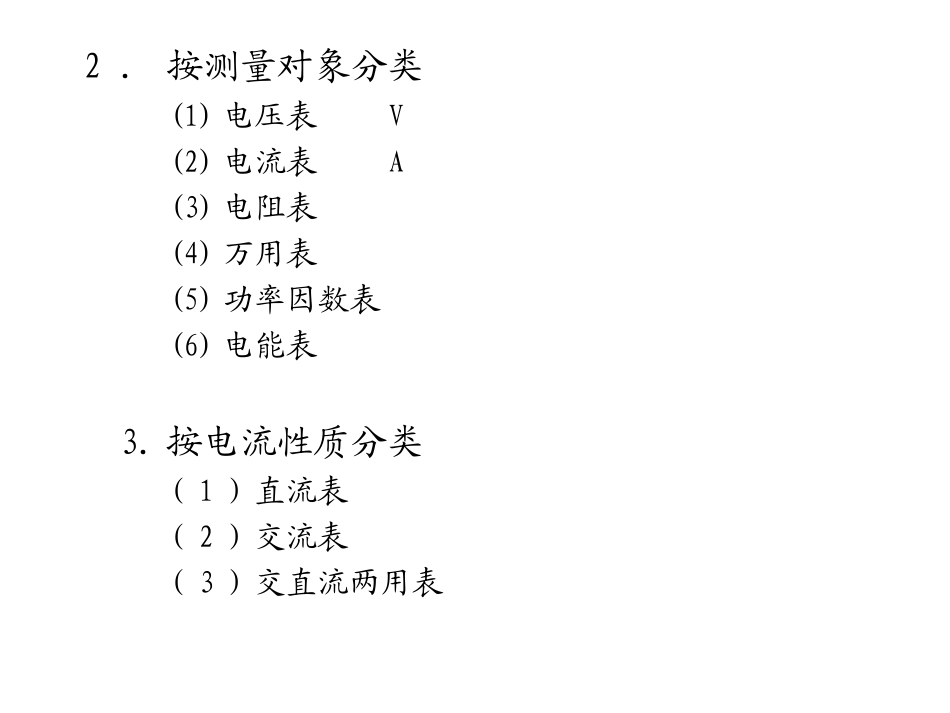

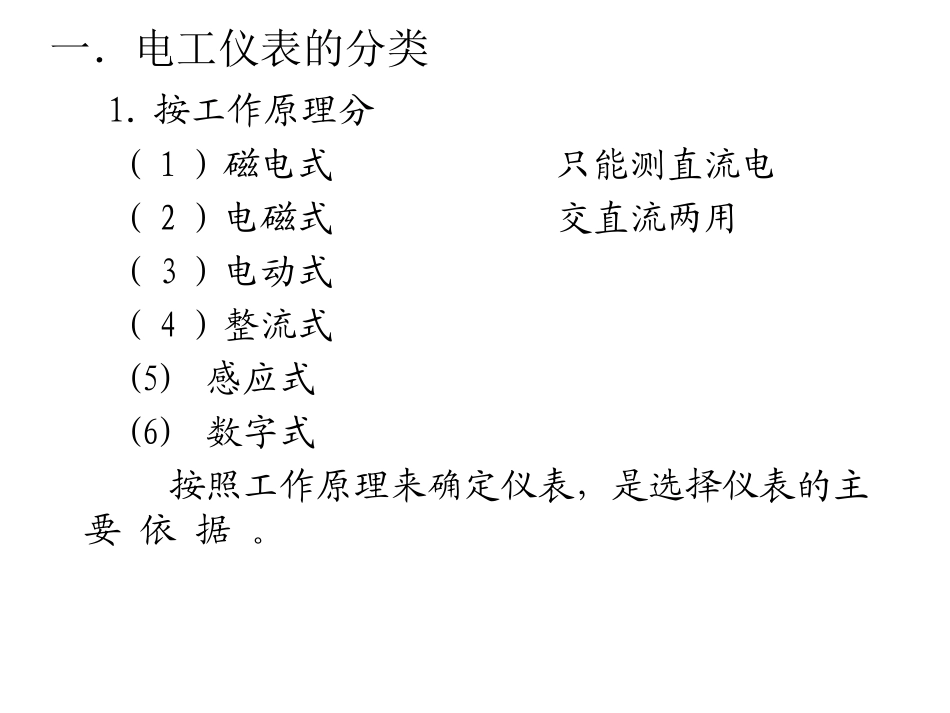

常用电工仪表胡国宝一．电工仪表的分类1.按工作原理分（1）磁电式只能测直流电（2）电磁式交直流两用（3）电动式（4）整流式(5)感应式(6)数字式按照工作原理来确定仪表，是选择仪表的主要依据。2.按测量对象分类(1)电压表V(2)电流表A(3)电阻表(4)万用表(5)功率因数表(6)电能表3.按电流性质分类（1）直流表（2）交流表（3）交直流两用表4.按安装方式分(1)开关板式又称固定式(2)便携式5.按使用方式分类(1)垂直安装(2)水平使用6.按精度分类共七个等级0.10.20.51.01.52.55.0常用电工仪表的分类与符号二、电工仪表基本知识磁电系仪表由固定的永久磁铁、可转动的线圈及转轴、游丝、指针、机械调零机构等组成。当线圈中流过直流电流时，线圈在永久磁铁的磁场中受力，并带动指针、转轴克服游丝的反作用力而偏转。当电磁作用力与反作用力平衡时，指针停留在某一确定位置，刻度盘上给出一相应的读数。机械调零机构用于校正零位误差，在没有测量讯号时借以将仪表指针调到指向零位。磁电系仪表的灵敏度和精确度较高、刻度盘分度均匀。磁电系仪表必须加上整流器才能用于交流测量，而且过载能力较小。磁电系仪表多用来制作携带式电压表、电流表等表计。1-永久磁铁；2-极掌；3-圆柱形铁心；4-可动线圈；5-游丝；6-指针；7-转轴；8-平衡捶按照工作原理，电工仪表分为磁电系、电磁系、电动系、感应系等仪表。1.磁电系仪表电磁系仪表由固定的线圈、可转动的铁片及转轴、游丝、指针、机械调零机构等组成。当线圈中流过电流时，线圈产生的磁场使铁心磁化。铁心磁化后受到磁场力的作用并带动指针偏转。2.电磁系仪表电磁系仪表过载能力强，可直接用于直流和交流测量。电磁系仪表的精确度较低；刻度盘分度不均匀；容易受外磁场干扰，结构上应有抗干扰设计。电磁系仪表常用来制作配电柜用电压表、电流表等表计。3.电动系仪表1-固定线圈；2-可动线圈；3-指针；4-阻尼片；5-游丝；6-阻尼盒电动系仪表由固定线圈、可转动线圈及转轴、游丝、指针、机械调零机构等组成。当两个线圈中都流过电流时，可转动线圈受力并带动指针偏转。电动系仪表可直接用于交、直流测量；精确度较高。电动系仪表制作电压表或电流表时，刻度盘分度不均匀(制作功率表时，刻度盘分度均匀)；结构上也应有抗干扰设计。电动系仪表常用来制作功率表、功率因数表等表计。感应系仪表由固定的开口电磁铁、永久磁铁、可转动铝盘及转轴、计数器等组成。当电磁铁线圈中流过电流时，铝盘里产生涡流，涡流与磁场相互作用使铝盘受力转动，计数器计数。铝盘转动时切割永久磁铁的磁场产生反作用力矩。感应系仪表主要用于计量交流电能。4.感应系仪表按精确度等级，电工仪表分为0.1、0.2、0.5、1.0、1.5、2.5、5.0等七级。仪表精确度用引用相对误差K%表示，即%100%mmAK式中，m和Am分别为最大绝对误差和仪表量程。例如，0.5级仪表满量程时的相对误差为0.5％。按读数方式可分为指针式、光标式、数字式等仪表；按安装方式可分为携带式和固定安装式仪表等。三.电压表电流表的使用1.测量电压用的仪表称为电压表；2.电压表应该并联接在被测的电路两端；（表内阻较大）3.测量电流用的仪表称为电流表；4.电流表应该串联接在被测负载回之中；（电流表内阻很小）5.在测量直流时应考虑仪表的正负极；6.合理选用量程：（仪表的测量范围称量程）仪表量程应大于被测值，一般在测量时使指针指在满刻度的三分之二左右为宜。AVR电压表电流表的接线四.仪用互感器1.仪用互感器是一种特殊的变压器，是供测量和继电保护用的电气设备。2.根椐用途分为两类（1）电流互感器CT（2）电压互感器PT3.电流互感器(1)英文缩写为CT(2)符号：字母TA图形L1K1K2L2L1为一次线圈的首端L2为一次线圈的尾端K1为二次线圈的首端K2为一次线圈的尾端(3)单相电流互感器接线图（被测电流）N1（匝数少）N2（匝数多）ARi1i24.电流互感器的作用（1）电流变换装置，将高电压回路电流或低电压回路大电流变换为低电压小电流。（2）二次电流为5安，使配套仪表标准化。（3）与高压电路隔开，工作安全方便，简化设备工艺降低成本。5.主要技术数据（1）变流比一次绕组的额定电流与二次绕组额定电流之比。用...
