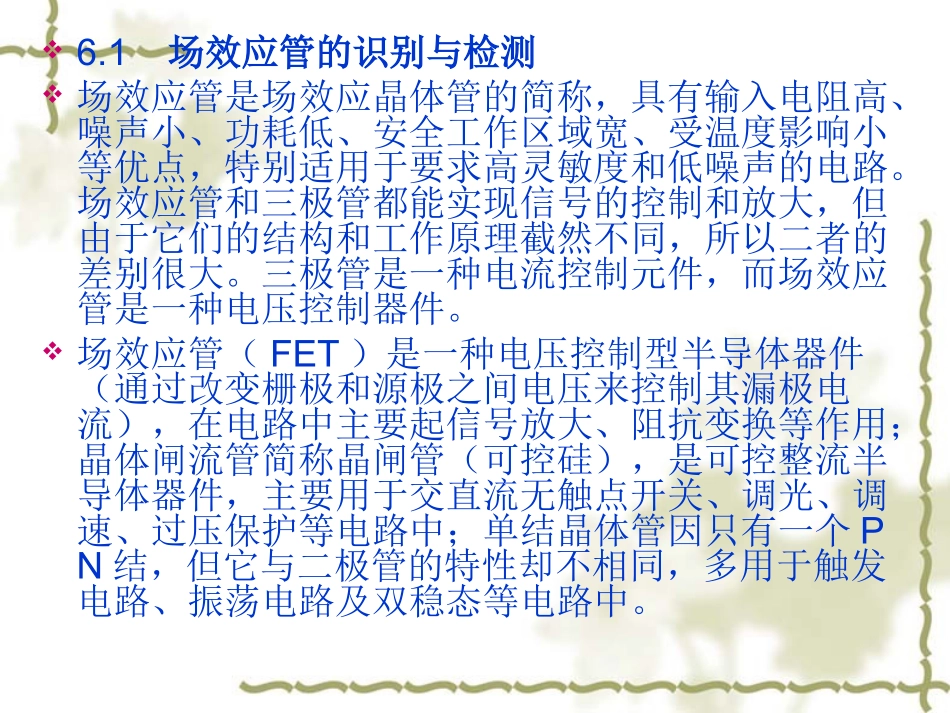

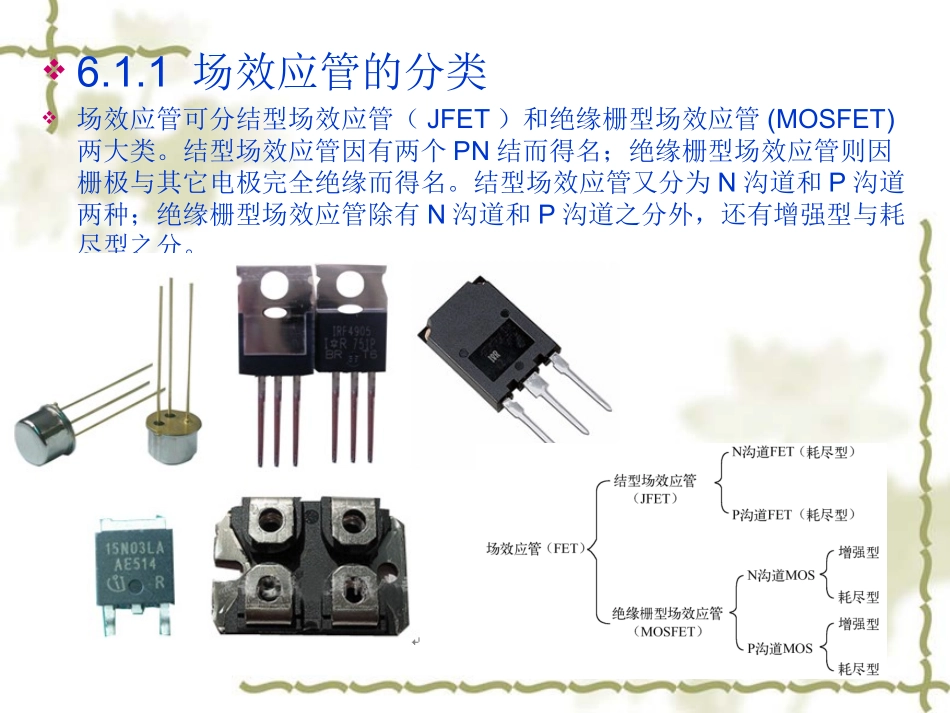

第6章场效应管、晶闸管和单结晶体管的识别与检测6.1场效应管的识别与检测场效应管是场效应晶体管的简称，具有输入电阻高、噪声小、功耗低、安全工作区域宽、受温度影响小等优点，特别适用于要求高灵敏度和低噪声的电路。场效应管和三极管都能实现信号的控制和放大，但由于它们的结构和工作原理截然不同，所以二者的差别很大。三极管是一种电流控制元件，而场效应管是一种电压控制器件。场效应管（FET）是一种电压控制型半导体器件（通过改变栅极和源极之间电压来控制其漏极电流），在电路中主要起信号放大、阻抗变换等作用；晶体闸流管简称晶闸管（可控硅），是可控整流半导体器件，主要用于交直流无触点开关、调光、调速、过压保护等电路中；单结晶体管因只有一个PN结，但它与二极管的特性却不相同，多用于触发电路、振荡电路及双稳态等电路中。6.1.1场效应管的分类场效应管可分结型场效应管（JFET）和绝缘栅型场效应管(MOSFET)两大类。结型场效应管因有两个PN结而得名；绝缘栅型场效应管则因栅极与其它电极完全绝缘而得名。结型场效应管又分为N沟道和P沟道两种；绝缘栅型场效应管除有N沟道和P沟道之分外，还有增强型与耗尽型之分。6.1.2场效应管的命名法国产场效应管的型号命名方法有两种：第一种是与普通三极管相同，第一部分用数字3表示主称；第二部分用字母表示材料：D是P型硅N沟道，C是N型硅P沟道；第三部分用字母表示管子种类：字母J代表结型场效应管，O代表绝缘栅场效应管；第四部分用数字表示序号。例如，3DJ6D表示结型N沟道场效应三极管，3DO6C表示绝缘栅型N沟道场效应三极管。第二种命名方法采用字母“CS”+“XX”﹟的形式，其中“CS”代表场效应管，“XX”以字代表型号的序号，“﹟”用字母代表同一型号中的不同规格，如CS16A、CS55G等。场效应管在电路原理图中常用字母“V”、“VT”表示，在电路原理图中的符号如图所示.6.1.3场效应管的识别场效应管引脚排列位置根据其品种、型号及功能不同而异。对于大功率场效应管，如图6.4（a）所示，从左至右，管脚排列基本为G、D、S极（散热片接D极）；采用绝缘底板模块封装的特种场效应管通常有四个管脚，如图6.4(b)所示，上面的两个通常为两个S极（相连），下面的两个分别为G、D极；采用贴片封装的场效应管，如图6.4（c）所示，散热片是D极，下面的三个脚分别是G、D、S极。6.1.3场效应管的检测1.指针式万用表检测场效应管结型场效应管的源极和漏极一般可互换使用，因此一般只要判别出其栅极G即可。判别时，将万用表置于R×1K挡，任选两电极，分别测出它们之间的正反、向电阻。若正、反向电阻值相等（约几千欧），则该两极为漏极D和源极S，余下的则为栅极G。2.数字式万用表检测场效应管利用数字万用表不仅能判别场效应管的电极，还可以测量场效应管的放大系数。将数字万用表调至hFE挡，场效应管的G、D、S极分别插入hFE测量插座的B、C、E孔中（N沟道管插入NPN插座中，P沟道管插入PNP插座中），此时，显示屏上会显示一个数值，这个数值就是场效应管的放大系数；若电极插错或极性插错，则显示屏将显示为“000”或“1”。6.1.4场效应管使用注意事项1.使用场效应管之前，必须首先搞清楚场效应管的类型及它的电极，必要时应通过仪表进行测试。结型场效应管的S、D极可互换，MOS场效应管的S、D极一般也可互换，但有些产品S极与衬底连在一起，这时S极与D极不能互换。2.在线路设计中，应根据电路的需要选择场效应管的类型及参数，使用时不允许超过场效应管的耗散功率、最大漏源电流和电压的极限值。3.各类型场效应管在使用时，都要严格按要求的偏置接入电路中，要注意场效应管偏置的极性。4.在安装场效应管时，注意安装的位置要尽量避免靠近发热元件；为了防止管子振动，安装时要将管子紧固；管脚引线在弯曲时，应当大于管子根部尺寸５mm以上处进行，以防止弯断管脚而引起漏气。5.对于绝缘栅型场效应管(MOS管)，因为栅极处于绝缘状态，感应电荷不容易放掉，而且绝缘层很薄，极易击穿，所以在使用这种类型的场效应管时应注意以下几个问题:①运输和储藏中必须将引出脚短路或采用金属屏蔽包...
