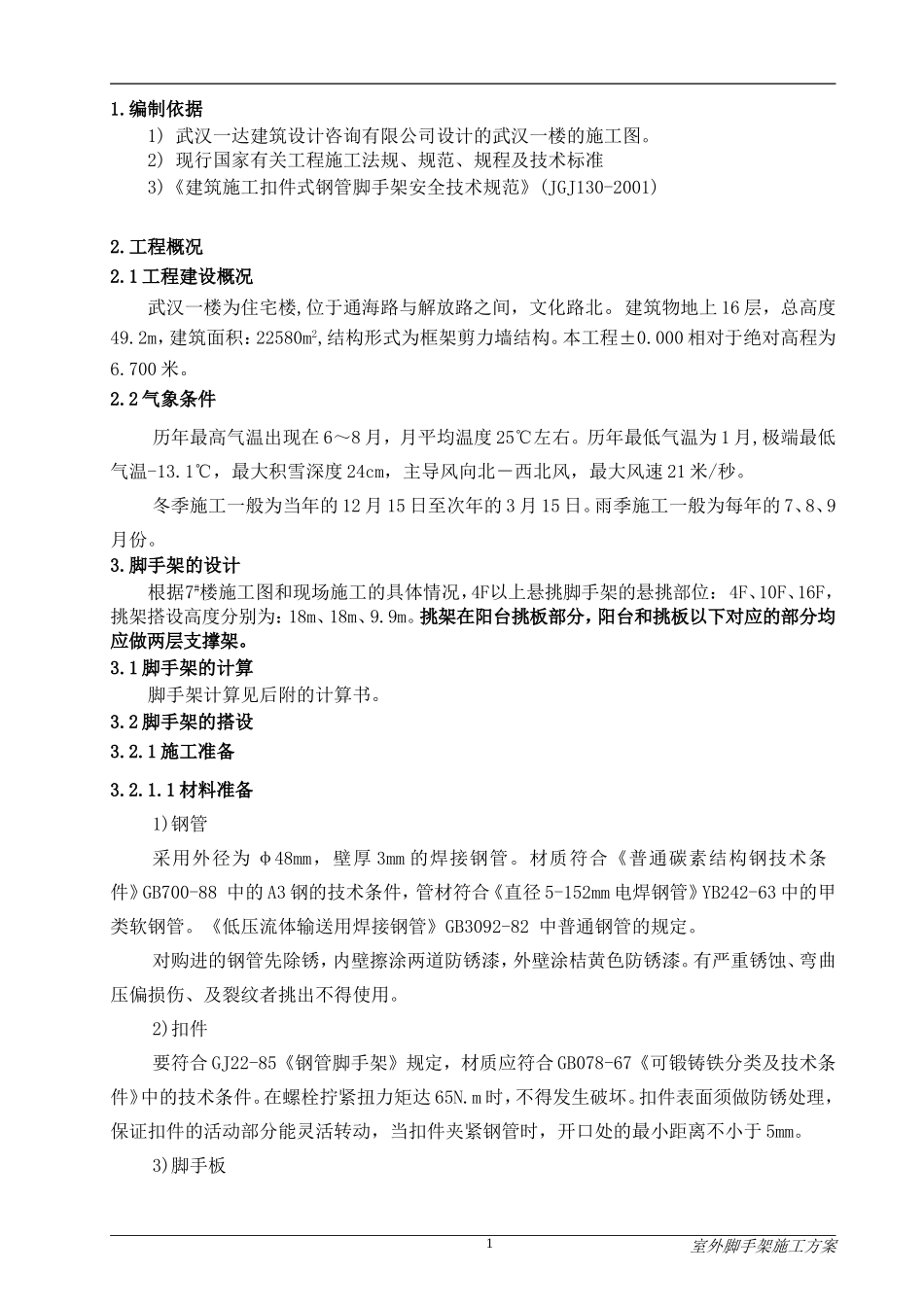

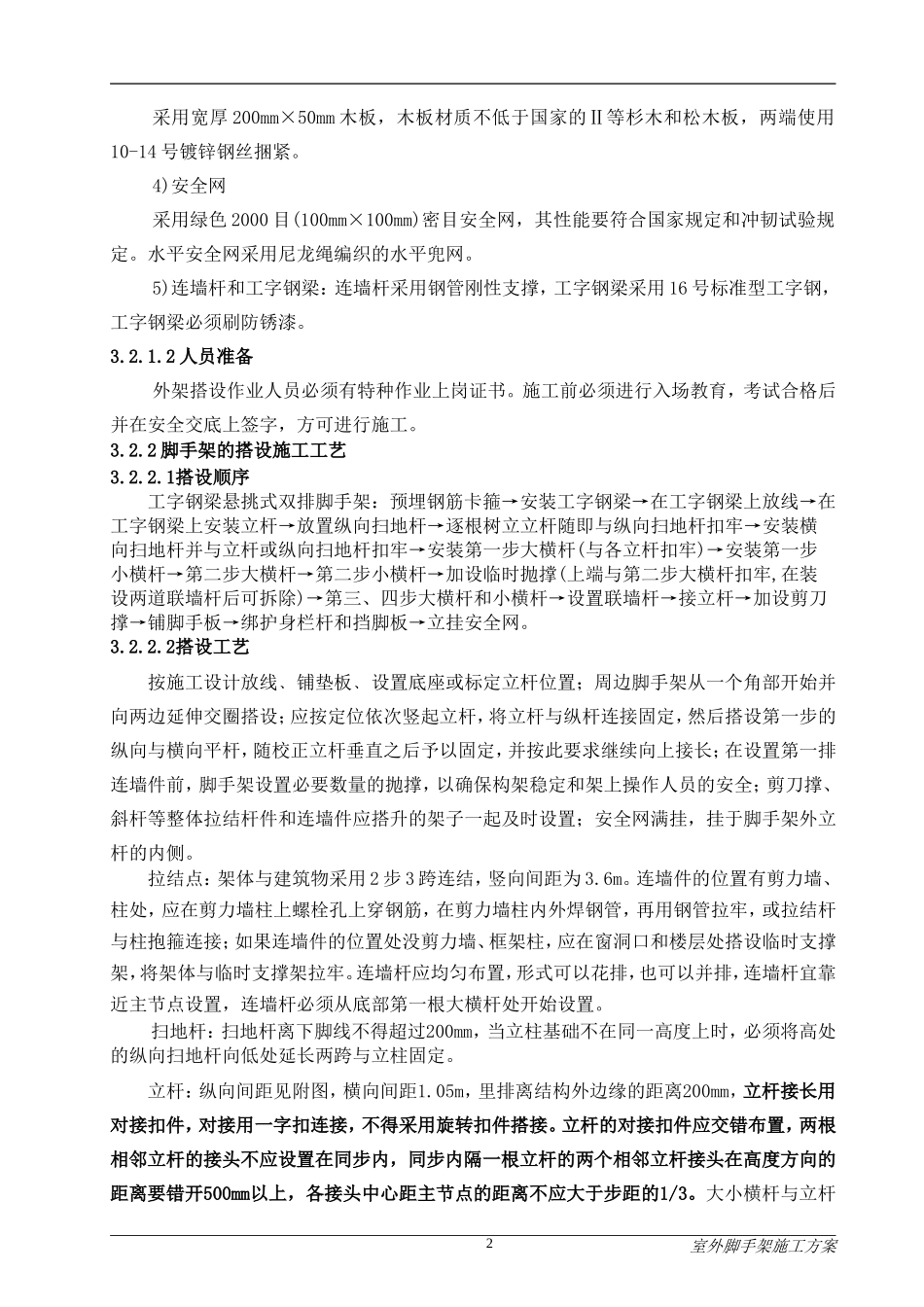

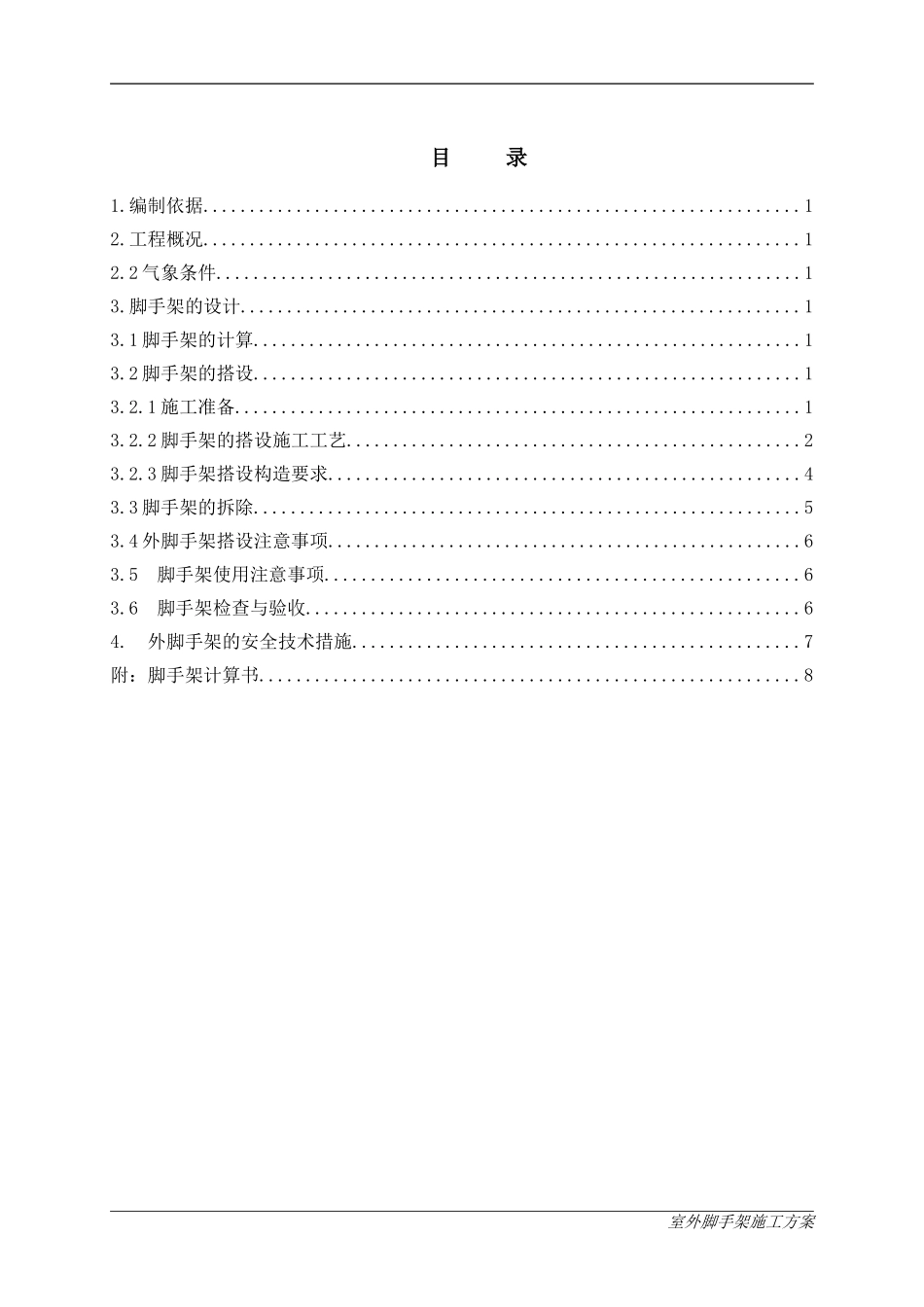

目录1.编制依据................................................................12.工程概况................................................................12.2气象条件...............................................................13.脚手架的设计............................................................13.1脚手架的计算...........................................................13.2脚手架的搭设...........................................................13.2.1施工准备.............................................................13.2.2脚手架的搭设施工工艺.................................................23.2.3脚手架搭设构造要求...................................................43.3脚手架的拆除...........................................................53.4外脚手架搭设注意事项...................................................63.5脚手架使用注意事项...................................................63.6脚手架检查与验收.....................................................64.外脚手架的安全技术措施................................................7附：脚手架计算书..........................................................8室外脚手架施工方案1.编制依据1)武汉一达建筑设计咨询有限公司设计的武汉一楼的施工图。2)现行国家有关工程施工法规、规范、规程及技术标准3)《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)2.工程概况2.1工程建设概况武汉一楼为住宅楼,位于通海路与解放路之间，文化路北。建筑物地上16层，总高度49.2m，建筑面积：22580m2,结构形式为框架剪力墙结构。本工程±0.000相对于绝对高程为6.700米。2.2气象条件历年最高气温出现在6～8月，月平均温度25℃左右。历年最低气温为1月,极端最低气温-13.1℃，最大积雪深度24cm，主导风向北－西北风，最大风速21米/秒。冬季施工一般为当年的12月15日至次年的3月15日。雨季施工一般为每年的7、8、9月份。3.脚手架的设计根据7#楼施工图和现场施工的具体情况，4F以上悬挑脚手架的悬挑部位：4F、10F、16F，挑架搭设高度分别为：18m、18m、9.9m。挑架在阳台挑板部分，阳台和挑板以下对应的部分均应做两层支撑架。3.1脚手架的计算脚手架计算见后附的计算书。3.2脚手架的搭设3.2.1施工准备3.2.1.1材料准备1)钢管采用外径为φ48mm，壁厚3mm的焊接钢管。材质符合《普通碳素结构钢技术条件》GB700-88中的A3钢的技术条件，管材符合《直径5-152mm电焊钢管》YB242-63中的甲类软钢管。《低压流体输送用焊接钢管》GB3092-82中普通钢管的规定。对购进的钢管先除锈，内壁擦涂两道防锈漆，外壁涂桔黄色防锈漆。有严重锈蚀、弯曲压偏损伤、及裂纹者挑出不得使用。2)扣件要符合GJ22-85《钢管脚手架》规定，材质应符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。在螺栓拧紧扭力矩达65N.m时，不得发生破坏。扣件表面须做防锈处理，保证扣件的活动部分能灵活转动，当扣件夹紧钢管时，开口处的最小距离不小于5mm。3)脚手板室外脚手架施工方案1采用宽厚200mm×50mm木板，木板材质不低于国家的Ⅱ等杉木和松木板，两端使用10-14号镀锌钢丝捆紧。4)安全网采用绿色2000目(100mm×100mm)密目安全网，其性能要符合国家规定和冲韧试验规定。水平安全网采用尼龙绳编织的水平兜网。5)连墙杆和工字钢梁：连墙杆采用钢管刚性支撑，工字钢梁采用16号标准型工字钢，工字钢梁必须刷防锈漆。3.2.1.2人员准备外架搭设作业人员必须有特种作业上岗证书。施工前必须进行入场教育，考试合格后并在安全交底上签字，方可进行施工。3.2.2脚手架的搭设施工工艺3.2.2.1搭设顺序工字钢梁悬挑式双排脚手架：预埋钢筋卡箍→安装工字钢梁→在工字钢梁上放线→在工字钢梁上安装立杆→放置纵向扫地杆→逐根树立立杆随即与纵向扫地杆扣牢→安装横向扫地杆并与立杆或纵向扫地杆扣牢→安装第一步大横杆(与各立杆扣牢)→安装第一步小横杆→第二步大横杆→第二步小横杆→加设临时抛撑(上...
