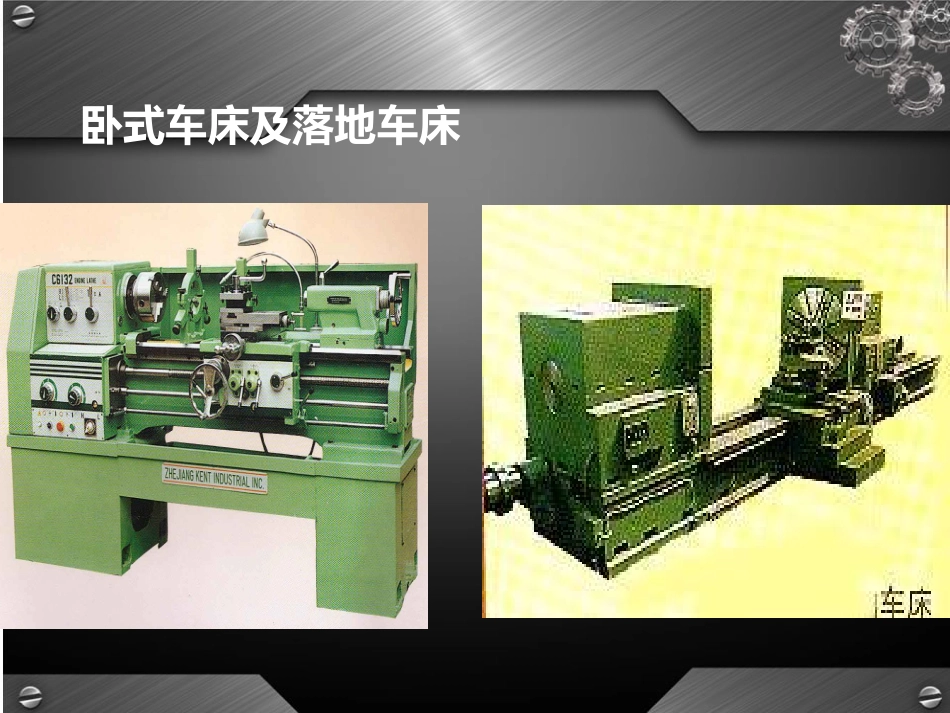

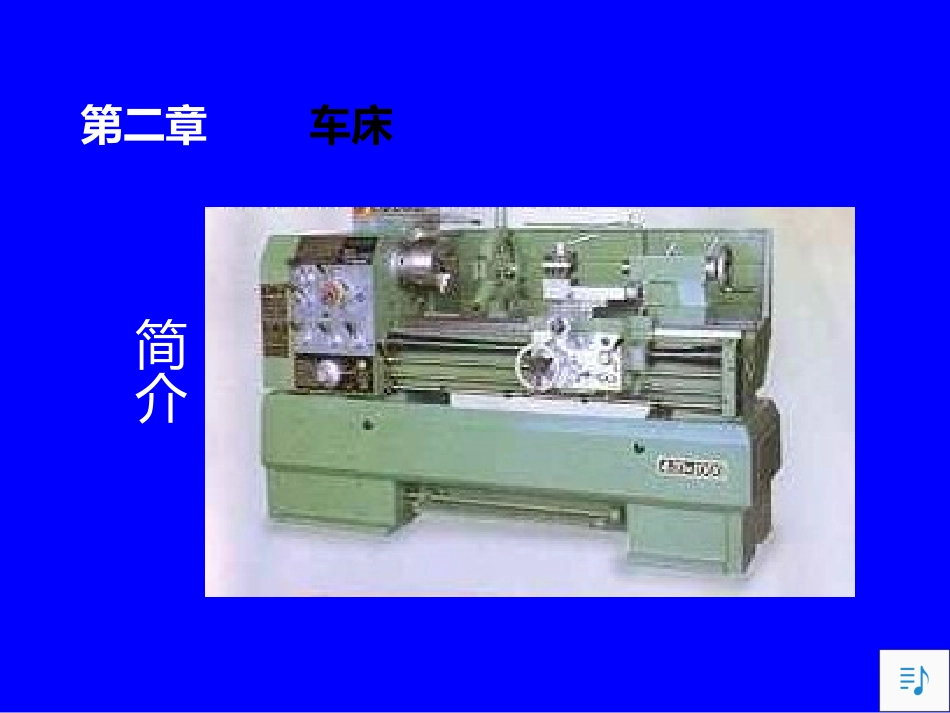

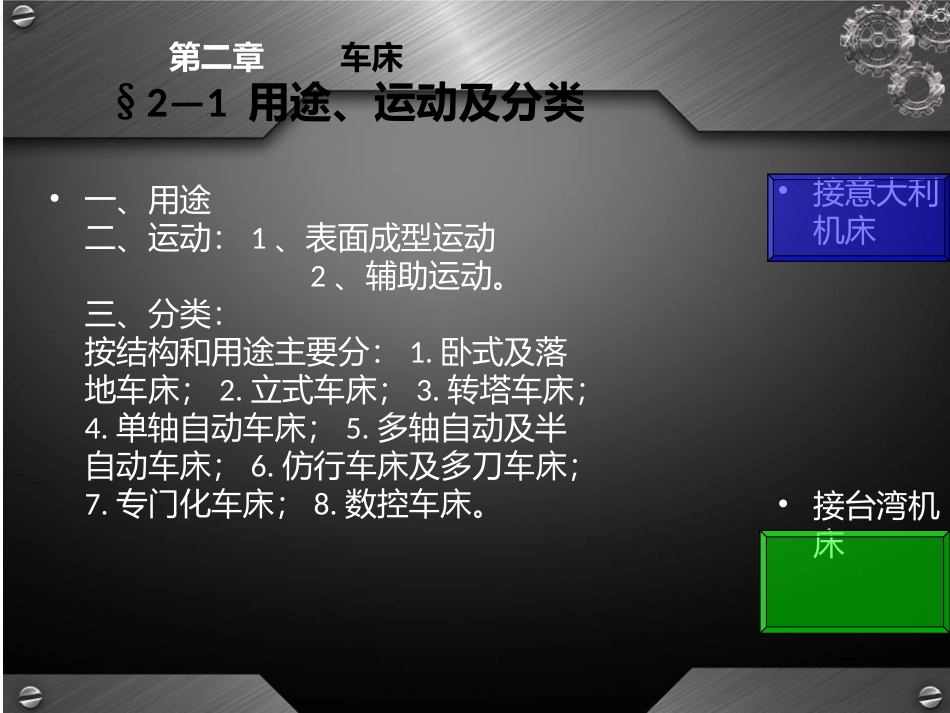

第二章车床简介第二章车床§2—1用途、运动及分类•一、用途二、运动：1、表面成型运动2、辅助运动。三、分类：按结构和用途主要分：1.卧式及落地车床；2.立式车床；3.转塔车床；4.单轴自动车床；5.多轴自动及半自动车床；6.仿行车床及多刀车床；7.专门化车床；8.数控车床。•接意大利机床•接台湾机床卧式车床及落地车床常见车床（续）——马鞍车床常见车床（续）——马鞍车床常见车床（续）——单柱立式车床常见车床（续）——双柱立式车床立式车床录像常见车床（续）——落地车床落地车床录像常见车床（续）——转塔车床转塔车床录像常见车床（续）——液压半自动仿形车床液压仿形车床录像多刀半自动车床录像立式车床及转塔车床自动车床仿行车床数控车床专门化车床§2—2CA6140型卧式车床的工艺范围和布局一、工艺范围：1.与其它机床比很广；2.结构复杂，辅助操作多。见图（2）……二、总体布局：见图分析指各主要部件之间相互位置关系及相对运动关系。主要组成部件及功用：.主轴箱（HEADSTOCK）；.刀架（TOOLSLIDE）；.尾座（架）（TAILSTOCK）；.进给箱（FEEDBOX）；.溜板箱（APRON）.床身（BED）车床概述录像常见车床——卧式车床§2—3CA6140型卧式车床的传动系统•在运动分析的基础上，用传动框图进一步表示传动关系（见图）.主换向机构；.主变速机构；.进给换向机构；.进给变速机构；.转向机构（进给箱）；.转换机构（溜板箱）；.快速电机传入机构。电动机主换向机构主变速机构挂轮进给换架向机构光杠进给箱丝杠小结•1.运动由丝杠传入，主轴——刀架的传动链，是内联系；2.运动由光杠传入，主轴——刀架的传动链，是外联系。方法：结合传动原理图和传动框图，分析传动系统图。找出执行件，动力源，按照运动顺序依次分析传动关系及结构，特别注意传动件与传动轴的连接螺纹加工CDROM进给箱主轴箱刀架溜板箱床身尾座光杠丝杠床腿1、卧式车床组成录像一、卧式车床的组成和技术参数2、主要参数主参数：床身上最大工件回转直径：400第二主参数：最大工件长度：其它参数：刀架上最大回转直径主轴中心至床身矩形导轨的距离通过主轴孔的最大棒料直径主轴前端锥孔尺寸加工螺纹范围主轴的转速范围电动机功率210相关知识——联接关系二、CA6140车床的传动系统固定齿轮相关知识——联接关系（续）滑移齿轮相关知识——联接关系（续）空套齿轮相关知识——啮合离合器相关知识——摩擦离合器相关知识——滑移齿轮变速机构相关知识——离合器变速机构相关知识——变向机构三、CA6140车床的传动系统实现主运动的主传动链实现螺纹进给运动的螺纹进给传动链实现纵向进给运动的纵向进给传动链实现横向进给运动的横向进给传动链快速空行程传动链车床的工作运动录像摩擦离合器ⅡⅢ轴操纵1、主传动链两端件:主电动机——主轴运动传动路线是：主电动机-1-2-uv-3-4-主轴。任务:电动机的运动和动力→传给主轴通过换置机构uv→轴获得各种转速实现正转、反转、制动。外联系传动链怎样实现？？传动元件类型、与轴的联接关系高速其它2、螺纹进给传动链两端件:主轴---刀架运动传动路线:主轴-4-5-ux-6-8丝杠-刀架任务:联系主轴和刀架纵向溜板保证工件和刀具之间的严格运动关系通过调整换置机构ux，加工出不同种类、不同导程的各种螺纹内联系传动链为保证螺纹导程精度，采用丝杠螺母丝杠可以制造得比较精密。主轴与挂轮变速机构之间的换向机构，是在主轴转向不变时，改变刀架的运动方向（向左或向右），车削右旋或左旋螺纹.2、螺纹进给传动链车米制螺纹的传动左右扩大螺距.丝杠螺母CA6140型车床米制螺纹表3、车非标准和较精密螺纹M3、M4、M5全部接合，使轴13、15、18和丝杠联成一体运动平衡式为：Ph=1（主轴）×58/58×33/33×u挂×12挂轮换置公式为：u挂=a/b×c/d=Ph/124、纵向和横向进给传动链任务:实现一般车削时的纵向和横向机动进给运动及其变速与换向两端件:主轴---刀架外联系传动链，主轴被看作是该两个传动链的间接动源。丝杠和光杠丝杠传动分支实现螺纹进给运动光杠传动分支实现纵、横向进给运动可大大减轻丝杠的磨损有利于长期保持丝杠的精度可获得一般车削所需的纵、横进给量（数值较小）纵向和...
