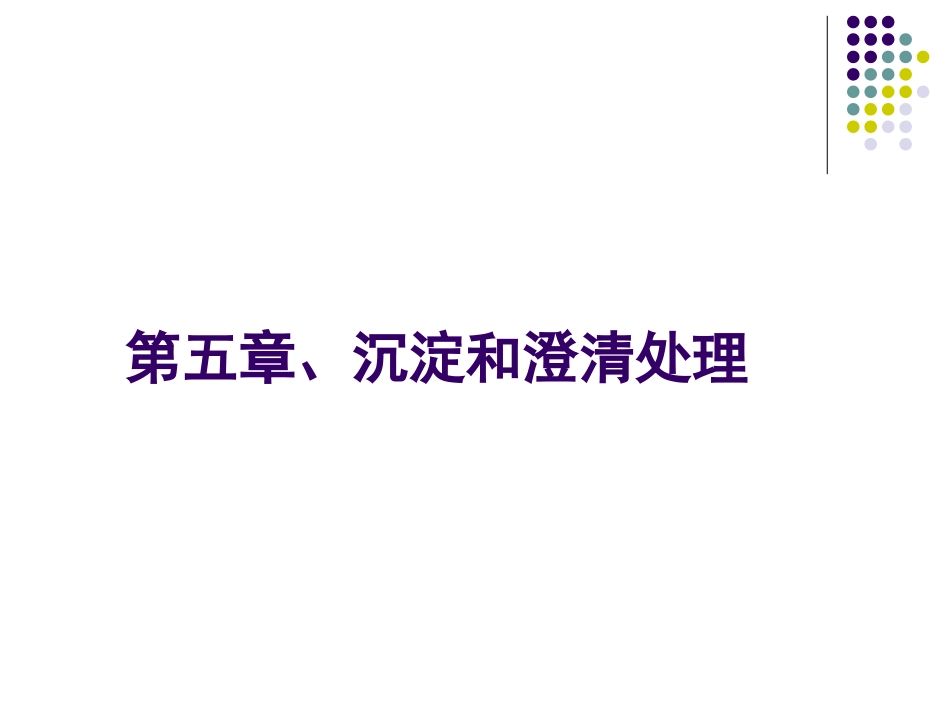

第5章、沉淀和澄清处理VIP免费

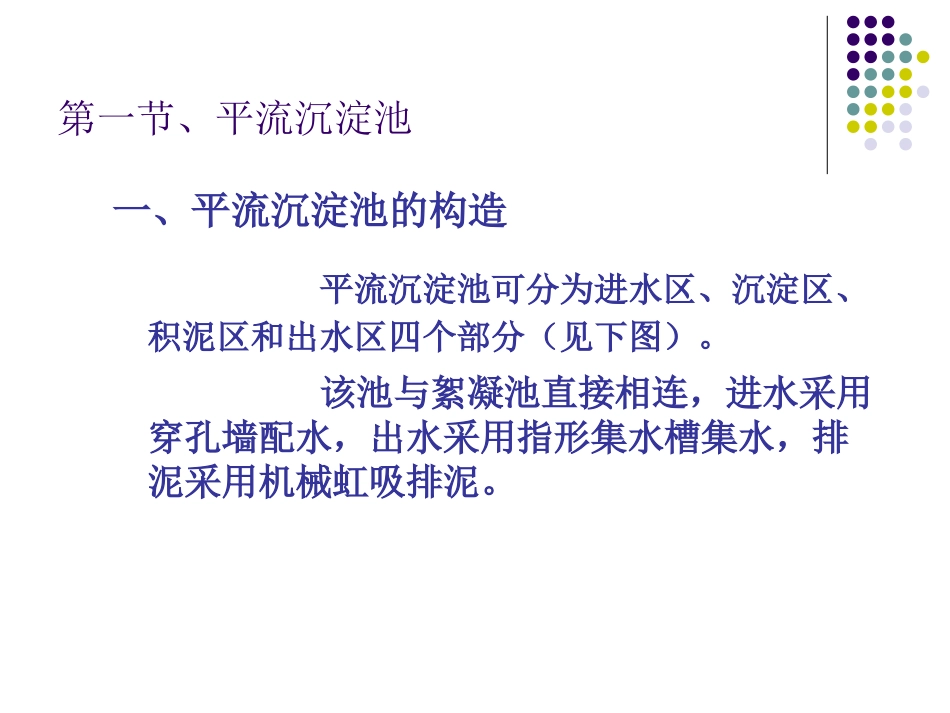

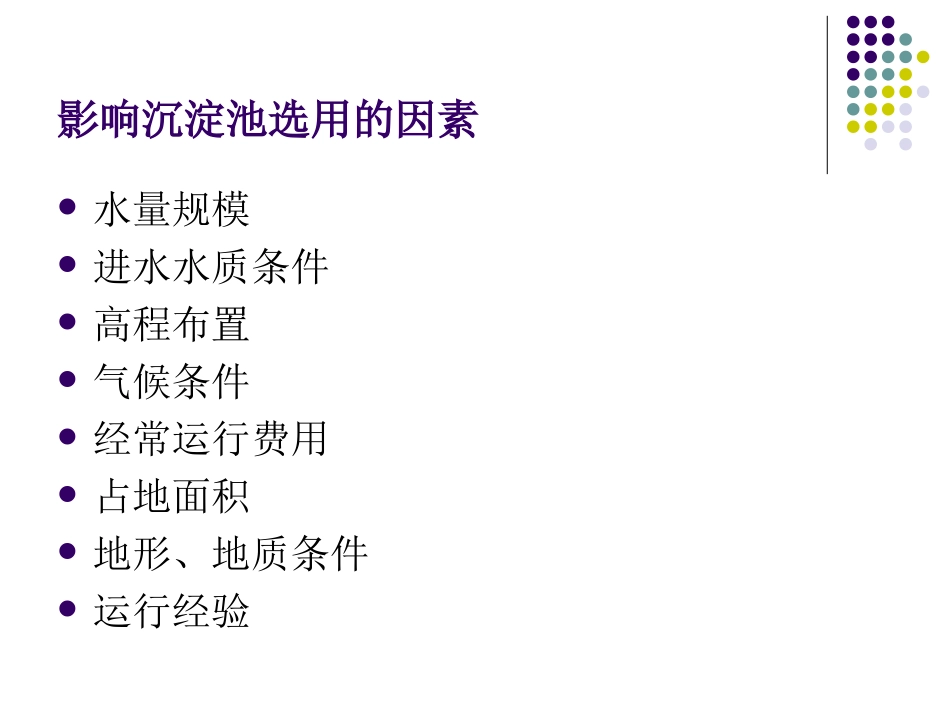

第五章、沉淀和澄清处理影响沉淀池选用的因素水量规模进水水质条件高程布置气候条件经常运行费用占地面积地形、地质条件运行经验第一节、平流沉淀池一、平流沉淀池的构造平流沉淀池可分为进水区、沉淀区、积泥区和出水区四个部分（见下图）。该池与絮凝池直接相连，进水采用穿孔墙配水，出水采用指形集水槽集水，排泥采用机械虹吸排泥。图5－1理想沉淀池工作状况进水区沉淀区出水区积泥区1、进水区进水区指絮凝池与沉淀池之间的配水廊道，也称为过渡区。进水区配水廊道一般宽为1.5～2m。作用：均匀布水和消能、减少紊动。装置：在絮凝池和沉淀池之间设穿孔花墙。穿孔花墙的材料：①砖砌：方孔，尺寸一般为80mm×150mm或120mm×120mm。②钢筋混凝土：圆孔，孔径一般为50mm～150mm。对穿孔花墙的设计要求有：孔口断面沿水流方向由小变大，呈八字形。孔口流速v≤0.15～0.2m/s，一般以v＝0.1m/s来设计。从墙体强度方面考虑，孔口所占总面积应小于墙面面积的三分之一。第一排孔口距水面0.12～0.15m；最下面一排孔口距泥面0.3～0.5m。2、沉淀区（1）作用：泥水分离（2）要求设纵向分隔导流墙，每格宽度b＝3～8m，不宜大于15m。沉淀池有效水深H=3～4m（太浅风吹会带动沉泥，太深风吹会起风浪），超高为0.3～0.5m。在构造方面要求沉淀区的长、宽、深之间相互联系，L/B≥4，L/H＞10。沉淀池的Fr＝10－4～10－5。3、出水区（1）作用：自表面均匀集水并防止带走池底沉泥。（2）装置溢流堰：矩形薄壁堰和三角堰要求：堰顶水平，高差≤1mm；堰长度足够，一般要求堰上溢流率不超过500m3/d·m。三角堰q0＝1.4h2.5，h＝0.05m。例题：平流沉淀池设计水量为4.5万m3/d，水厂自用水系数1.08，已知沉淀池宽为11m，设计出水装置。淹没孔口：穿孔集水槽或穿孔集水管要求：孔口流速v＝0.6～0.7m/s；孔口孔径φ＝20～30mm；孔口流量，淹没水头0.12～0.15m；孔口水流应自由跌落到出水渠中。ghq204、积泥区（1）作用：贮泥、浓缩和排泥（2）排泥方式：水力排泥和机械排泥水力排泥：集泥斗：有单斗式和多斗式穿孔排泥管设置要求：①管径≥200mm；②管道长度不超过15m，一般在10m之内；③在管道斜下方45°处两侧开孔，孔眼孔径为30～35mm，孔距200～250mm。水力排泥特点：设备简单，省机械，但排泥效果不好，需定期放空冲洗。机械排泥：①多口虹吸式（或泵吸式）吸泥机虹吸式吸泥机借助于虹吸水位3～4m来吸泥，若虹吸水位差小于3m，则采用污泥泵抽吸。一般吸泥管管径为40～50mm，吸泥扁口尺寸为200×20mm。②单口扫描式吸泥机效果稍差。机械排泥特点：排泥效果好，操作方便，耗水量少，土建施工方便，但需机械维修。二、平流沉淀池的设计计算设计平流沉淀池的主要控制指标是表面负荷q或停留时间T。1、按表面负荷q计算①沉淀池表面积A＝Q/q②沉淀池长度L＝3.6vT对于絮凝沉淀水平流速v＝10～25mm/s，通常取v＝15～20mm/s；自然沉淀水平流速v≤3mm/s。停留时间一般为T＝1～3h，东北、华北地区取2～4h。表5－1截留沉速参考取值表原水特性和处理方法u0（mm/s）絮凝沉淀有色水或悬浮物含量在200～250mg/L的水0.35～0.45悬浮物含量大于250mg/L的水0.50～0.60高浊度水0.30～0.34自然沉淀0.12～0.15③沉淀池宽度B＝A/L④有效水深H=QT/A（一般H为3～4m）⑤校核沉淀池的Fr＝10－4～10－5，沉淀区的长、宽、深之间的比例为L/B≥4，L/H＞10。2、按停留时间T计算①沉淀池的有效容积V＝QT②沉淀池长度L＝3.6vT（水平流速v＝10～25mm/s，停留时间T＝1～2h）③沉淀池宽度B＝V/LH（有效水深H＝3～4m）④校核沉淀池的Fr＝10－4～10－5，沉淀区的长、宽、深之间的比例为L/B≥4，L/H＞10。三、评价1、优点（1）构造简单；（2）对水质变化的适应性强，处理效果好。2、缺点（1）表面负荷低，占地面积大；（2）采用水力排泥时，排泥效果差。第二节、斜管沉淀池根据理想沉淀池概念，沉淀池的沉淀效率仅与单位水量的沉淀池表面积有关，而与池深无关。因此，增加沉淀池表面积即可提高沉淀池的去除率。考虑到排泥的可能，...
