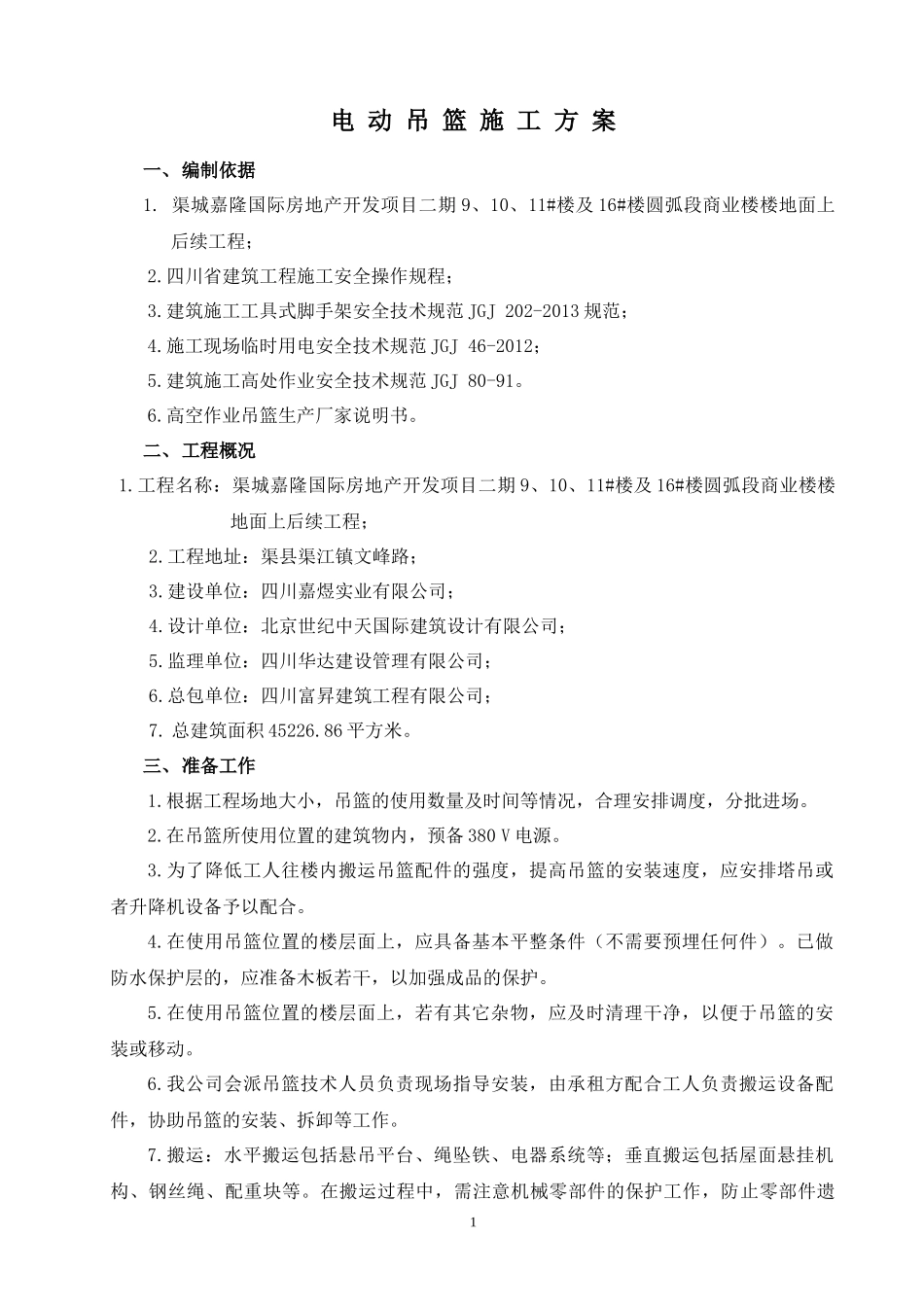

电动吊篮施工方案一、编制依据1.渠城嘉隆国际房地产开发项目二期9、10、11#楼及16#楼圆弧段商业楼楼地面上后续工程；2.四川省建筑工程施工安全操作规程；3.建筑施工工具式脚手架安全技术规范JGJ202-2013规范；4.施工现场临时用电安全技术规范JGJ46-2012；5.建筑施工高处作业安全技术规范JGJ80-91。6.高空作业吊篮生产厂家说明书。二、工程概况1.工程名称：渠城嘉隆国际房地产开发项目二期9、10、11#楼及16#楼圆弧段商业楼楼地面上后续工程；2.工程地址：渠县渠江镇文峰路；3.建设单位：四川嘉煜实业有限公司；4.设计单位：北京世纪中天国际建筑设计有限公司；5.监理单位：四川华达建设管理有限公司；6.总包单位：四川富昇建筑工程有限公司；7.总建筑面积45226.86平方米。三、准备工作1.根据工程场地大小，吊篮的使用数量及时间等情况，合理安排调度，分批进场。2.在吊篮所使用位置的建筑物内，预备380V电源。3.为了降低工人往楼内搬运吊篮配件的强度，提高吊篮的安装速度，应安排塔吊或者升降机设备予以配合。4.在使用吊篮位置的楼层面上，应具备基本平整条件（不需要预埋任何件）。已做防水保护层的，应准备木板若干，以加强成品的保护。5.在使用吊篮位置的楼层面上，若有其它杂物，应及时清理干净，以便于吊篮的安装或移动。6.我公司会派吊篮技术人员负责现场指导安装，由承租方配合工人负责搬运设备配件，协助吊篮的安装、拆卸等工作。7.搬运：水平搬运包括悬吊平台、绳坠铁、电器系统等；垂直搬运包括屋面悬挂机构、钢丝绳、配重块等。在搬运过程中，需注意机械零部件的保护工作，防止零部件遗1失。四、外墙施工用电动吊篮的型号及说明我公司准备在该项目的外墙保温工程中，根据不同需要，分别设置不同长度的悬挂平台。吊篮具体布置位置请参见后面附图，下面将吊篮的型号及相关资料作必要介绍：型号：ZLP630长度：1m、1.5m、2m、2.5m、3m、-----6m（1至6.0m可任意组合长度）ZLP63型吊篮后支架安装34块配重（1000kg）。额定载重：ZLP6300为630kg。ZLP630型吊篮组成部件：提升机（LTD630）20台；安全锁（LS30）20个；电控箱3个；悬挂机构20个；悬吊平台1台；钢丝绳（直径8.6mm）40根；极限开关（JLXK1-111）20个；手握开关（COBB1）20个；电缆（3×2.5+2×1.5）3根；安全绳20根（Φ18优质高强丝、破断拉力47250NGB6095-85）；自锁器20个(Φ18破断拉力>7.8KN)。五、吊篮布置方案根据渠城嘉隆国际房地产开发项目二期9、10、11#楼及16#楼圆弧段商业楼楼地面上后续工程施工情况，需要安装吊篮进行外墙施工使用。本项目计划安装20台吊篮，安装于楼顶，其悬吊平台长度根据楼型结构选配。吊篮采用常规方式安装，每台吊篮各有两个悬挂机构，吊篮悬吊平台与施工墙面之间保持不小于0.3m，悬吊平台与悬吊平台之间间距保持在0.5-1m之间。对于本工程中女儿墙较高的部分，吊篮支架无法正常架设时，应采用搭设脚手架的方式进行辅助施工。吊篮前支架对脚手架的下压力不小于10KN。安全绳应与结构柱连接牢固。具体使用吊篮数量及位置应根据进度要求确定。六、吊篮的安装、移位和拆除方案21.吊篮运送吊篮运抵施工现场后，将悬挂机构、钢丝绳和配重用施工电梯或塔吊分别运到顶层楼面，将悬吊平台部分搬运到相应位置。2.悬挂机构的安装、调试（1）安装地面选择水平面位置。如遇有斜面位置时，应该铺平。如安装位置是防水保温层时，应在悬挂机构的前、后支架下面加垫厚木板，以防止压坏防水保温层。然后根据实际安装情况调整好前、后支架之间距离（尽量调整至最大距离）。（2）将调节杆插入到前支架套管内，根据女儿墙（或其它障碍物）高度调整调节杆的高度，然后用螺栓固定。再将另一调节杆插入到后支架套管内，此时调节杆的高度应与前支架的调节杆高度等高，同样用螺栓固定。（3）将前梁、后梁分别装入前、后支架的调节杆内，中间用中梁连接。然后将上支架安装在前支架调节杆上，并在前梁前端及后梁尾部安装上吊耳，后梁吊耳处安装螺旋扣。所有连接位置用螺栓固定。（4）安装加强钢丝绳，使其从前梁吊耳处穿过，并绕经到上支架滑轮，最后固定在后梁吊耳的螺旋扣上，调节螺旋扣的螺杆，使加强钢丝绳绷...
