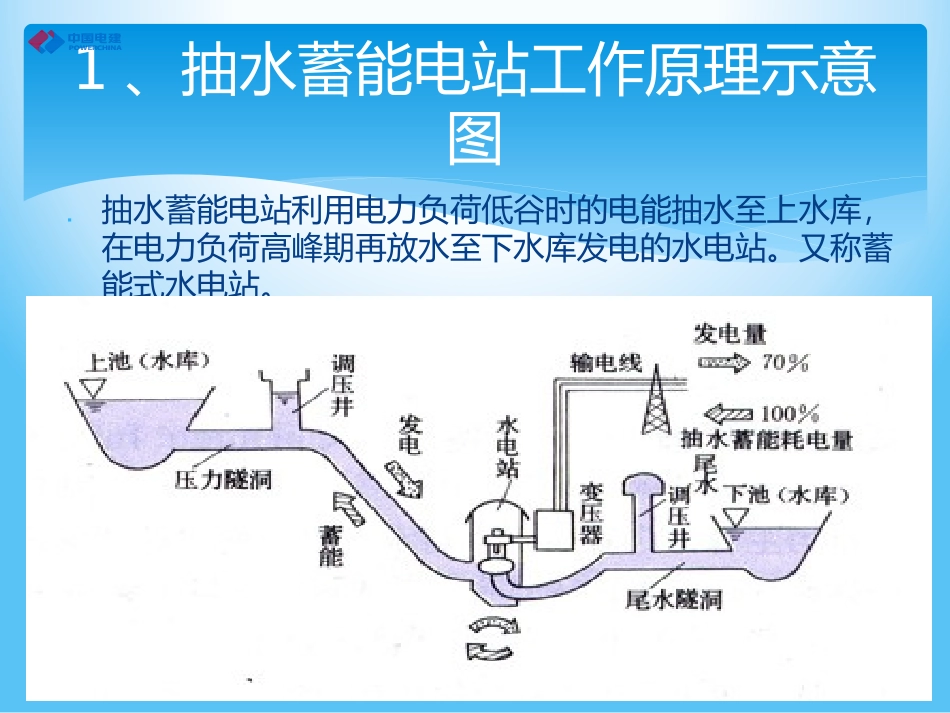

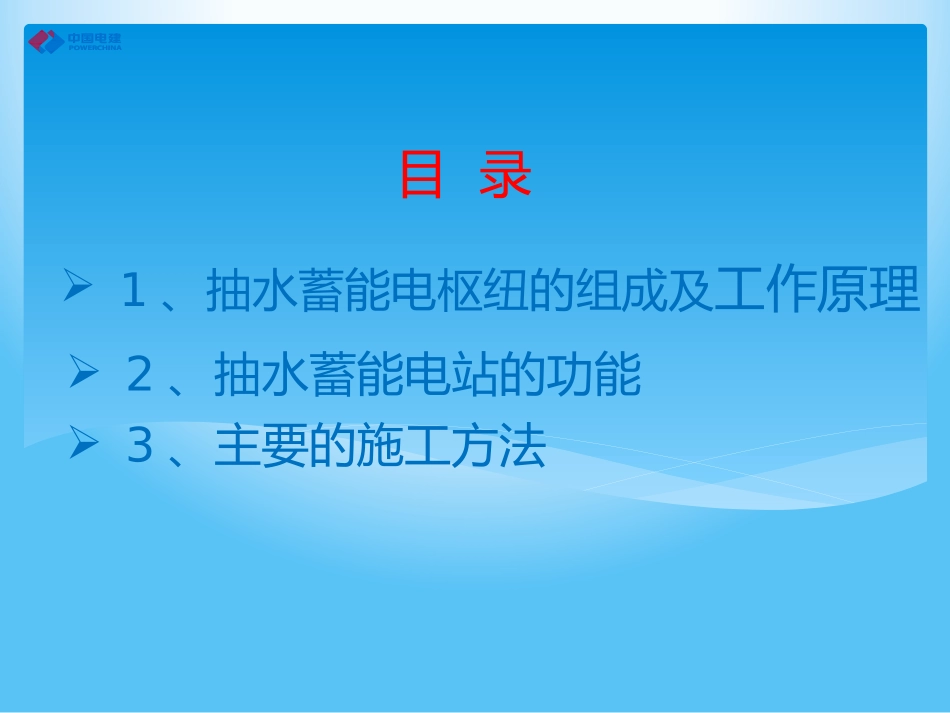

抽水蓄能电站枢纽布置及施工方法介绍中国水电四局市场营销中心1、抽水蓄能电枢纽的组成及工作原理目录3、主要的施工方法2、抽水蓄能电站的功能1、抽水蓄能电站工作原理示意图抽水蓄能电站利用电力负荷低谷时的电能抽水至上水库，在电力负荷高峰期再放水至下水库发电的水电站。又称蓄能式水电站。1、抽水蓄能工作原理示意图1、抽水蓄能工作原理剖面图抽水蓄能电站枢纽组成发电功能：常规水电站最主要的功能是发电，即向电力系统提供电能，通常的年利用时数较高，一般情况下为3000－5000h。调峰功能：具有日调节以上功能的常规水电站，通常在夜间负荷低谷时不发电，而将水量储存于水库中，待尖峰负荷时集中发电，即通常所谓带尖峰运行。而蓄能电站是利用夜间低谷时其他电源(包括火电站、核电站和水电站)的多余电能，抽水至上水库储存起来，待尖峰负荷时发电。调频功能：又称旋转备用或负荷自动跟随功能。2、抽水蓄能电站的功能2、抽水蓄能电站的功能调相功能：调相运行的目的是为稳定电网电压，包括发出无功的调相运行方式和吸收无功的进相运行方式。事故备用功能：有较大库容的常规水电站都有事故备用功能。黑启动功能：黑启动是指出现系统解列事故后，要求机组在无电源的情况下迅速起动。地下发电系统构成3、抽水蓄能电站的主要施工方法上下库及引水系统施工方法：利用天然地形或现有水利建筑物改建形成上下水库。水库均设有挡水建筑物，通常较多采用土石坝的形式。⑴土方开挖:直接采用反铲、装载机挖装，自卸车运输至渣场。⑵石方开挖:采用常规钻爆法，按自上而下、自外而内、分层原则进行。3、抽水蓄能电站的主要施工方法⑶石方洞挖：开挖时分台阶法和全断面法施工。岩性较差时上部采用中间导洞掘进，两侧跟进的方式开挖；中间层开挖先中间槽，两侧跟进开挖；保护层为全幅掘进。上部开挖与中、下部开挖错开进行，开挖后及时强支护支护措施采取先柔后刚，即爆破后先喷素混凝土封闭岩石，控制围岩变形，再安插锚杆、挂网、喷混凝土、架钢支撑等联合支护手段。3、抽水蓄能电站的主要施工方法⑷石方井挖主要施工方法：采用反井法施工，先利用反井钻机钻取导孔，贯通后由下至上施工导井，然后将导井分台阶扩挖至设计体型。3、抽水蓄能电站的主要施工方法土石坝填筑的施工方法：根据坝面面积大小、坝体分期分区分段条件，将坝面分成若干个单元，在各单元依次完成填筑的各道工序，使各单元上所有工序能够连续流水作业。⑴基面处理：作业内容包括场地清理施工垃圾及界面分离料的处理。⑵测量放样：按设计要求测量确定各填筑区的交界线，⑶卸料：采用自卸汽车运输，后退法卸料，主、次堆石区料主要采用进占法卸料。⑷坝料摊铺：采用推土机摊铺平整，厚度满足要求。⑸洒水：采用洒水车在坝面适量加水。⑹碾压：采用振动碾进、退错距法碾压，小区料、反滤料及边角部位采用液压夯进行压实。3、抽水蓄能电站的主要施工方法3、抽水蓄能电站的主要施工方法上下库混凝土主要施工方法：趾板：趾板分为岸坡段和河床段。趾板混凝土采用先河槽后岸坡的浇筑顺序分段施工模版多采用定型模板和滑模。面板：面板混凝土采用滑模按从中心条块向两侧跳仓的顺序施工。进\出口：混凝土施工分为洞内、洞外两部分施工。混凝土施工遵循先洞内后洞外是顺序施工，洞内主要为洞室及闸门井衬砌，洞外进水口结构混凝土先施工底板，然后施工闸墩和顶板混凝土。趾板混凝土施工¼·Ñ¹Ç½Ê©¹¤3、抽水蓄能电站的主要施工方法地厂主要施工方法：主厂房顶拱开挖主厂房第二层开挖完成地下厂房支护岩锚梁浇筑3、抽水蓄能电站的主要施工方法3、抽水蓄能电站的主要施工方法
