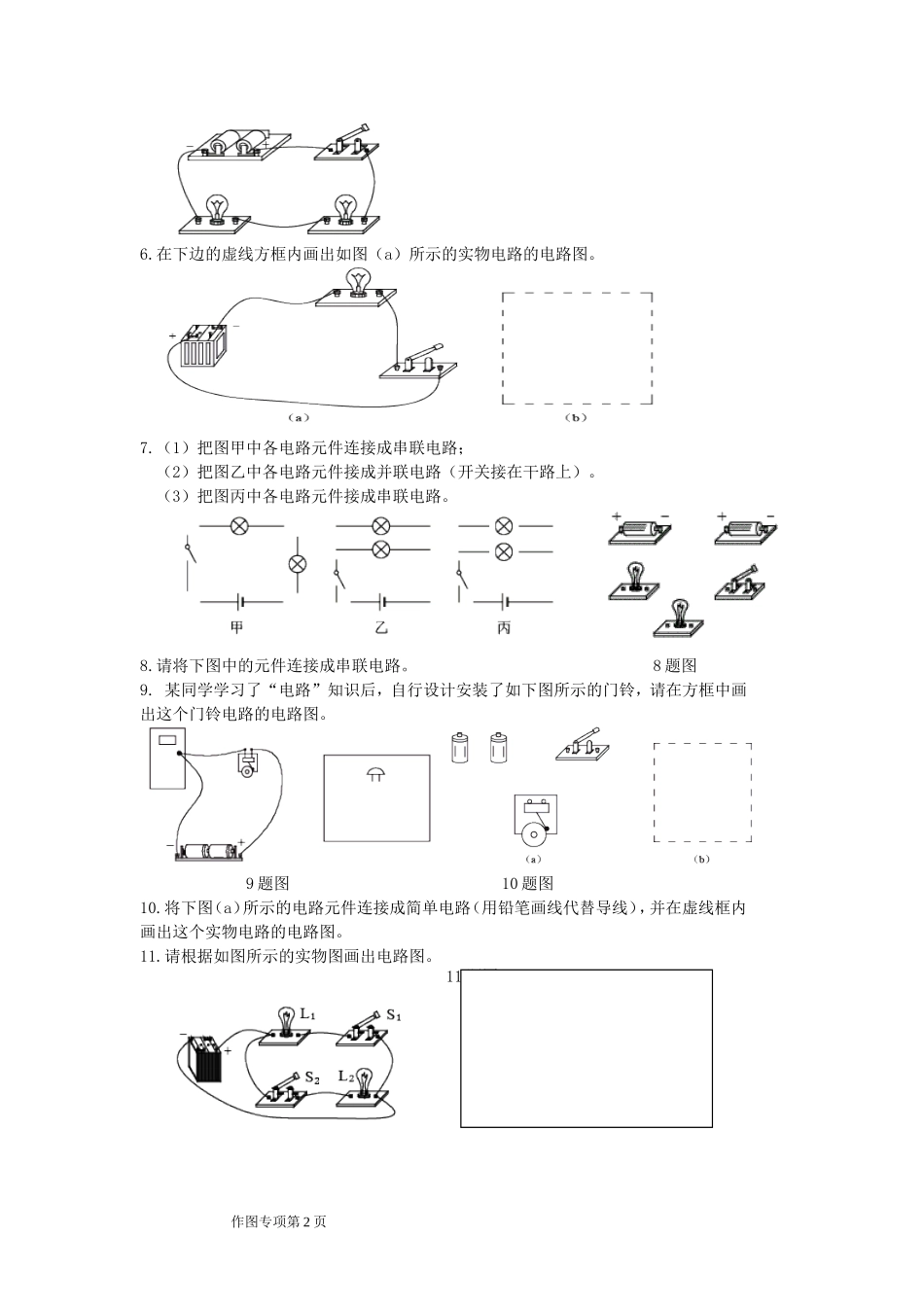

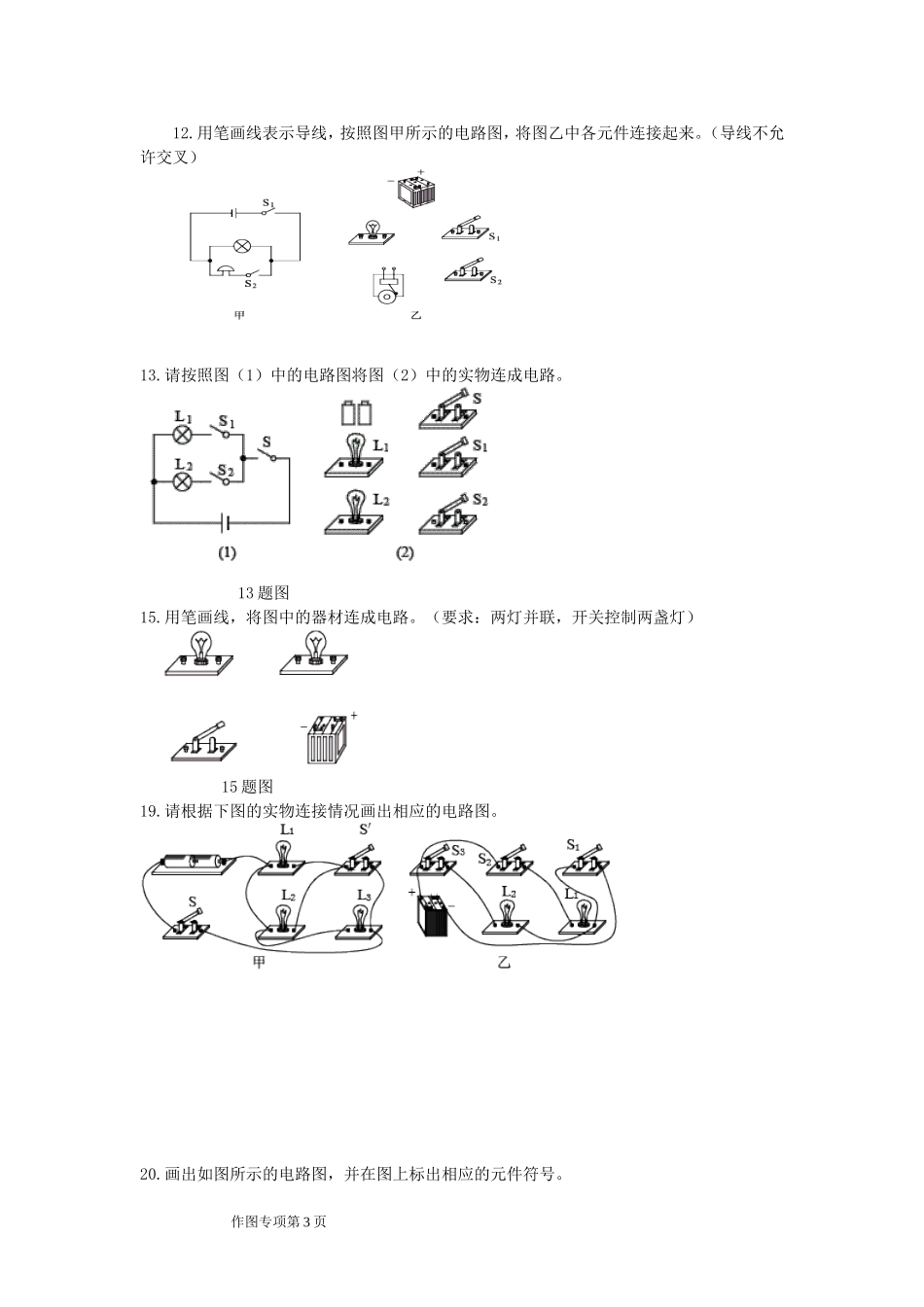

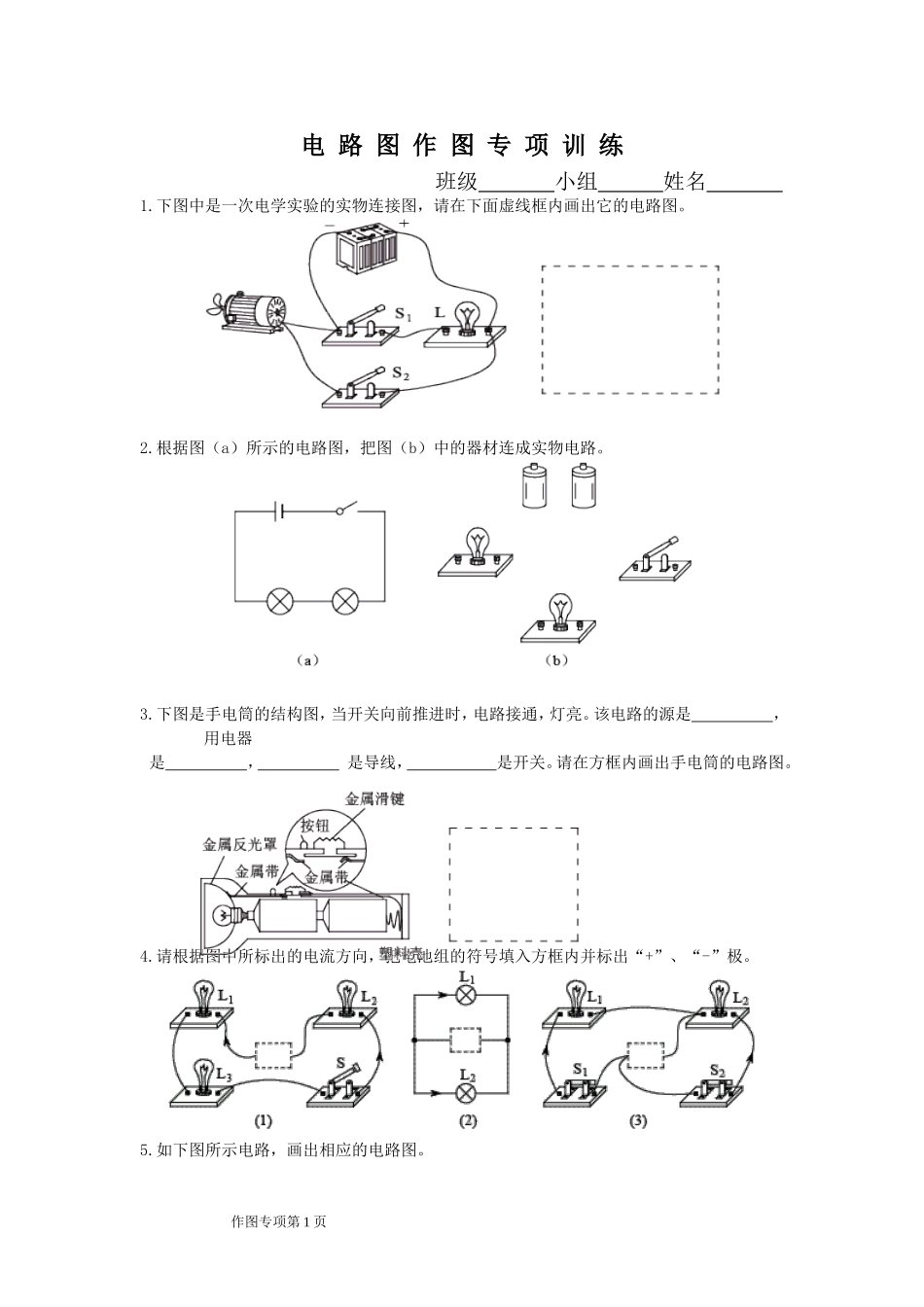

电路图作图专项训练班级小组姓名1.下图中是一次电学实验的实物连接图，请在下面虚线框内画出它的电路图。2.根据图（a）所示的电路图，把图（b）中的器材连成实物电路。3.下图是手电筒的结构图，当开关向前推进时，电路接通，灯亮。该电路的源是，用电器是，是导线，是开关。请在方框内画出手电筒的电路图。4.请根据图中所标出的电流方向，把电池组的符号填入方框内并标出“+”、“-”极。5.如下图所示电路，画出相应的电路图。作图专项第1页6.在下边的虚线方框内画出如图（a）所示的实物电路的电路图。7.（1）把图甲中各电路元件连接成串联电路；（2）把图乙中各电路元件接成并联电路（开关接在干路上）。（3）把图丙中各电路元件接成串联电路。8.请将下图中的元件连接成串联电路。8题图9.某同学学习了“电路”知识后，自行设计安装了如下图所示的门铃，请在方框中画出这个门铃电路的电路图。9题图10题图10.将下图（a）所示的电路元件连接成简单电路（用铅笔画线代替导线），并在虚线框内画出这个实物电路的电路图。11.请根据如图所示的实物图画出电路图。11题图作图专项第2页12.用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）13.请按照图（1）中的电路图将图（2）中的实物连成电路。13题图15.用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）15题图19.请根据下图的实物连接情况画出相应的电路图。20.画出如图所示的电路图，并在图上标出相应的元件符号。作图专项第3页21.根据图中的实物连接图画出电路图，并标出电流方向。21题图22.请你对照下面的电路图，把实物元件用线连接起来。22题图23.试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。作图专项第4页
