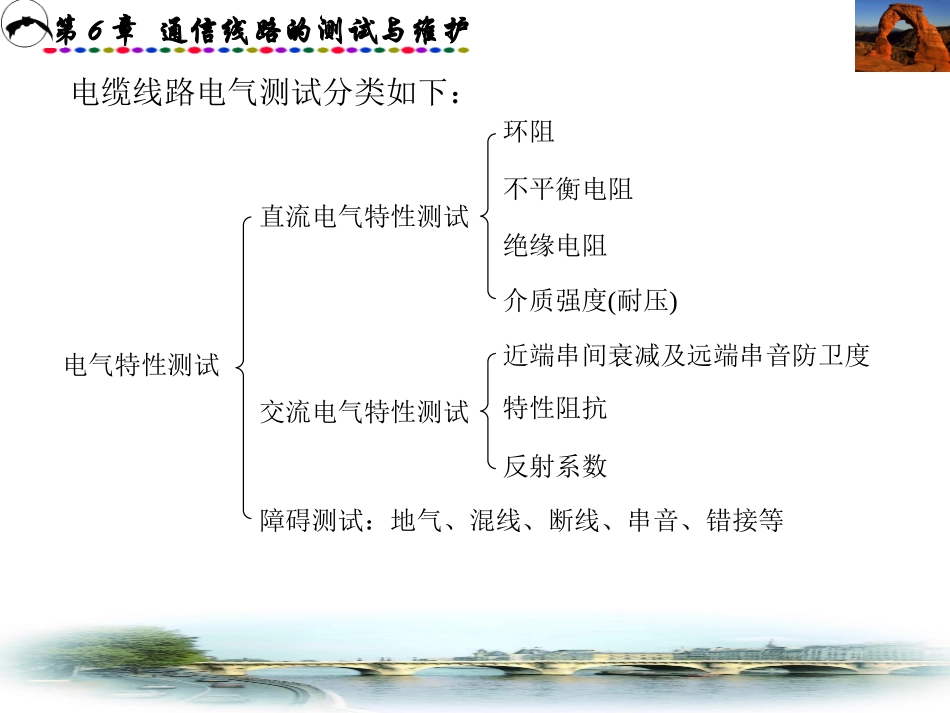

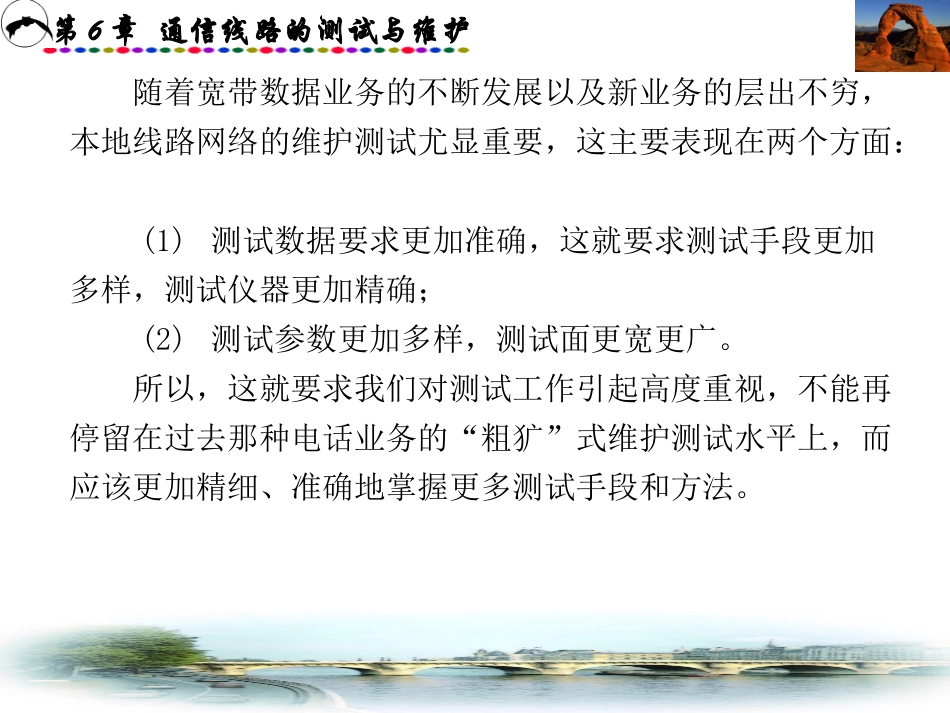

第6章通信线路的测试与维护第6章通信线路的测试与维护第6章通信线路的测试与维护随着宽带数据业务的不断发展以及新业务的层出不穷，本地线路网络的维护测试尤显重要，这主要表现在两个方面：(1)测试数据要求更加准确，这就要求测试手段更加多样，测试仪器更加精确；(2)测试参数更加多样，测试面更宽更广。所以，这就要求我们对测试工作引起高度重视，不能再停留在过去那种电话业务的“粗犷”式维护测试水平上，而应该更加精细、准确地掌握更多测试手段和方法。第6章通信线路的测试与维护电缆线路电气测试分类如下：环阻不平衡电阻绝缘电阻介质强度(耐压)近端串间衰减及远端串音防卫度特性阻抗反射系数直流电气特性测试交流电气特性测试障碍测试：地气、混线、断线、串音、错接等电气特性测试第6章通信线路的测试与维护表6-1竣工测试项目单盘测试项目竣工测试项目光特性电特性光特性电特性单盘光缆衰减单盘直流特性中继段光缆衰减中继段直流特性单盘光缆长度单盘绝缘特性中继段光缆长度中继段绝缘特性单盘光缆背向曲线单盘耐压特性中继段光缆背向曲线中继段耐压特性中继段接地电阻第6章通信线路的测试与维护表6-2维护测试项目项目周期备注接地装置和接地电阻测试每年一次雨季前金属护套对地绝缘测试全线每年一次光纤线路衰耗测试按需备用系统一年一次光纤后向散射曲线测试按需备用系统一年一次光缆内铜导线电特性测试每年一次远供铜线根据需要确定光缆线路的故障测试按需发现故障立即测试第6章通信线路的测试与维护6.1用户电缆线路环阻及屏蔽层电阻测试6.1.1用户线环路电阻的测量1.环阻的概念环路电阻又称回路电阻或简称环阻，它是指构成通信回路的A、B两线电阻之和，是电缆线路工程电气测试的重要内容。对环阻加以测量和限制是控制线路传输衰减、保证传输质量的重要措施。第6章通信线路的测试与维护2.环阻的测量标准(1)全塑市话电缆线路的环阻值标准参见表1-7。表中所列的单根导线直流电阻最大值的两倍即为线对环阻值。(2)不同业务对环阻的要求不同。比如电话业务，对程控交换机用户线环阻限值为2000Ω(包括话机)，步进制交换机用户线环阻为1000Ω(不包括话机)，用户线环阻不能超过这些值，否则就会造成信号的过大衰耗。此外，环阻也是检验线对是否工作良好的一个指标，若发现环阻值过小，则线路一定短路(自混)了；若环阻趋于无穷大，则表示线对已经开路(断线)了。又如，对于ADSL等宽带业务，要求环阻值在900Ω以下。第6章通信线路的测试与维护3.环阻的测试仪表1)数字万用表数字万用表是大家非常熟悉的仪表。但要告诉大家的是，用万用表测试出来的环阻值是个粗略值，往往存在较大的误差，作为粗略估算可以，若作为障碍定点则不行。环阻的准确测量仪表是QJ45型电桥。第6章通信线路的测试与维护2)QJ45型电桥QJ45型电桥又称QJ45型线路故障测试器(因为以前它的主要功能是测试障碍而不是测环阻等直流参数)，是通信线路施工维护中使用最为广泛的仪表，它既可以用于直流测试，也可以用于交流测试。QJ45型便携式线路故障测试器主要用途是以电桥测量原理组成各类回线测试线路，用以检测通信电缆线路中环阻、线条电阻及不平衡电阻等，由于仪器内附有工作电源和高灵敏度指示仪表(检流计)，其测量环阻的准确性要比万用表高得多。第6章通信线路的测试与维护QJ45型如图6-1所示，图中各键的作用说明如下：RX1和RX2端子——连接被测电阻或导线。BA——外接电源通断开关，当BA置“外”表示表头内电源已断开，应使用外接电源。当BA置“内”时表示此时使用表内(背板里3节1号电池)电源。B+、B-——外接电源输入端，须与BA配合动作。GA——外接检流计通断开关，这是为了保护高灵敏度检流计而设置的，使用同BA。第6章通信线路的测试与维护G+、G-——外接检流计接线柱，须与GA配合动作。BR——比较臂引出端子，外接比较臂(电阻箱)时使用。BO——电源通断按钮，使用时与G0.01～G1配合使用，按下去表示接通，松开后自动弹起，电源切断，以保护高灵敏度的表头——检流计。G0.01，C0.1，G1——检流计粗细按钮，(即分流按钮)结构同Bo，但要注意的是，C0.01→G1表示由粗→细，使用时由粗调至细，发现指针打满应马...
