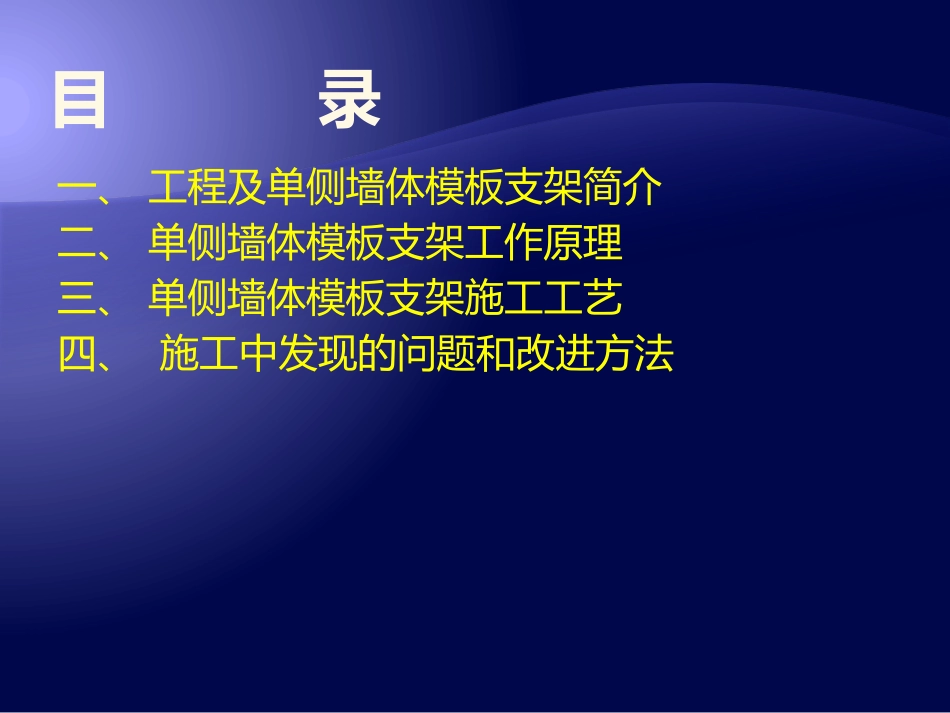

单侧墙体模板支架施工工艺型钢三角架加固中国**建设开发总公司一公司二零零四年十二月二十日目录一、工程及单侧墙体模板支架简介二、单侧墙体模板支架工作原理三、单侧墙体模板支架施工工艺四、施工中发现的问题和改进方法一、工程及单侧墙体模板支架简介（一）工程概况一、工程及单侧墙体模板支架简介1、**大厦工程位于**区**内大街**胡同*号，建筑面积16760m2，结构型式为框架剪力墙，地下二层、地上十层，地下两层层高均为6.5m，。2、施工现场狭小，新建工程地下室外墙与宁京苑宾馆间距1.3m，宁京苑宾馆基础深5m，新建工程基坑深度为15m。为确保宁京苑宾馆的结构安全，与宁京苑宾馆相临一侧边坡采用护坡桩支护，地下室墙体桩墙合一单侧支模。一、工程及单侧墙体模板支架简介（二）单侧墙体模板支架简介1、地下室墙体桩墙合一，单侧支模的应用越来普遍。用扣件式钢管支撑单侧模板施工工期长，支撑强度低，易发生胀模造成混凝土观感差，是施工中经常遇到的施工难点。2、DCJ-200单侧墙体模板支架引进国外技术，具有施工进度快，支撑牢固，可靠性强，混凝土观感好等优点。3、该支架租赁周转基本不增加施工成本。4、以下为国外使用墙体单侧模板支架的情况。4、弧形墙体单侧模板支架应用。4、墙体单侧模板支架在道路施工中应用。4、单侧模板支架应用于水利工程。二、单侧墙体模板支架工作原理1、支架结构为直角三角形，支架的受力杆件全部由10#槽钢焊接组成。支架本身受力合理，刚度、强度满足一次支模高度达7米。二、单侧墙体模板支架工作原理2、在直角处用螺栓与地锚相连做为固定点，地锚拉力分解为水平力F1和垂直方向的力F2，平衡浇筑混凝土的侧压力和模板的上浮。大样图sc:2:1钢模板地锚上人平台面板吊钩单侧墙体模板支架DCJ-200预埋地锚地角螺栓背楞施工缝顶板下表面升高地角螺栓调节垂直度三、单侧墙体模板支架施工工艺（一）施工准备1、作业面宽度根据墙体高度确定，墙体高度小于3.5米时作业面宽度为2米，墙体高度3.5米至7米时作业面宽度为3米。2、支架现场存放处到作业面要在吊车或塔吊作业半径以内，否则因支架重量大无法在基坑内运输。3、因支架最小宽度为2.8米，施工现场运输道路要事先测量，提前清理道路，保证支架顺利运送到现场。4、根据模板设计图要求的规格、数量加工足够的钢筋地锚。5、根据作业面的大小和多少，选择分段流水施工，可减少模板加工数量和支架的使用数量。三、单侧墙体模板支架施工工艺（一）施工工艺1、根据施工质量要求选择组合钢模板或木制大模板，确定模板类型后结合剪力墙长度高度绘制配模图，制做大模板。三、单侧墙体模板支架施工工艺2、按设计要求在底板施工时安装预制地锚，地锚间距、钢筋直径、地锚埋设的角度和距墙距离要严格按要求施工。说明：预埋件间距按300MM布置三、单侧墙体模板支架施工工艺大样图sc:2:1三、单侧墙体模板支架施工工艺3、钢筋验收后安装大模板。大模板按设计图的编号顺序安装，每块模板顶部用直径6mm钢筋固定在护坡桩的预应力锚梁上，模板接口普通钢制大模板留企口，模板间用螺栓连接使模板接缝基本到位。三、单侧墙体模板支架施工工艺三、单侧墙体模板支架施工工艺4、安装大模板安装后，并安装槽钢背楞。背楞为两根10#槽钢焊接组成，背楞作用是将支架的力平均的作用于整个模板。用勾头螺栓把背楞安装在模板背面。背楞间距0.8米，最下面一根距模板下口300mm。三、单侧墙体模板支架施工工艺5、背楞就位后吊装模支架，先安装十榀下部支架，将支架与模板连接，用Φ48钢管装支架临时固定。并将地脚螺栓安装作为临时固定，下部支架固定牢固后在上面搭设操作平台，安装上部支架。三、单侧墙体模板支架施工工艺三、单侧墙体模板支架施工工艺三、单侧墙体模板支架施工工艺6、靠墙柱模板加固柱阳角采用斜拉杆加固三、单侧墙体模板支架施工工艺阴角处支撑方法柱阳角采用斜拉杆加固三、单侧墙体模板支架施工工艺7、根据地面上的墙体位置线，调整支架位置，使模板底部位置到位。与道墙结合紧密三、单侧墙体模板支架施工工艺8、模板下口检查合格后，拧紧地锚螺栓，然后...
