地上二次结构墙拉筋及构造柱植筋、绑筋技术交底VIP免费

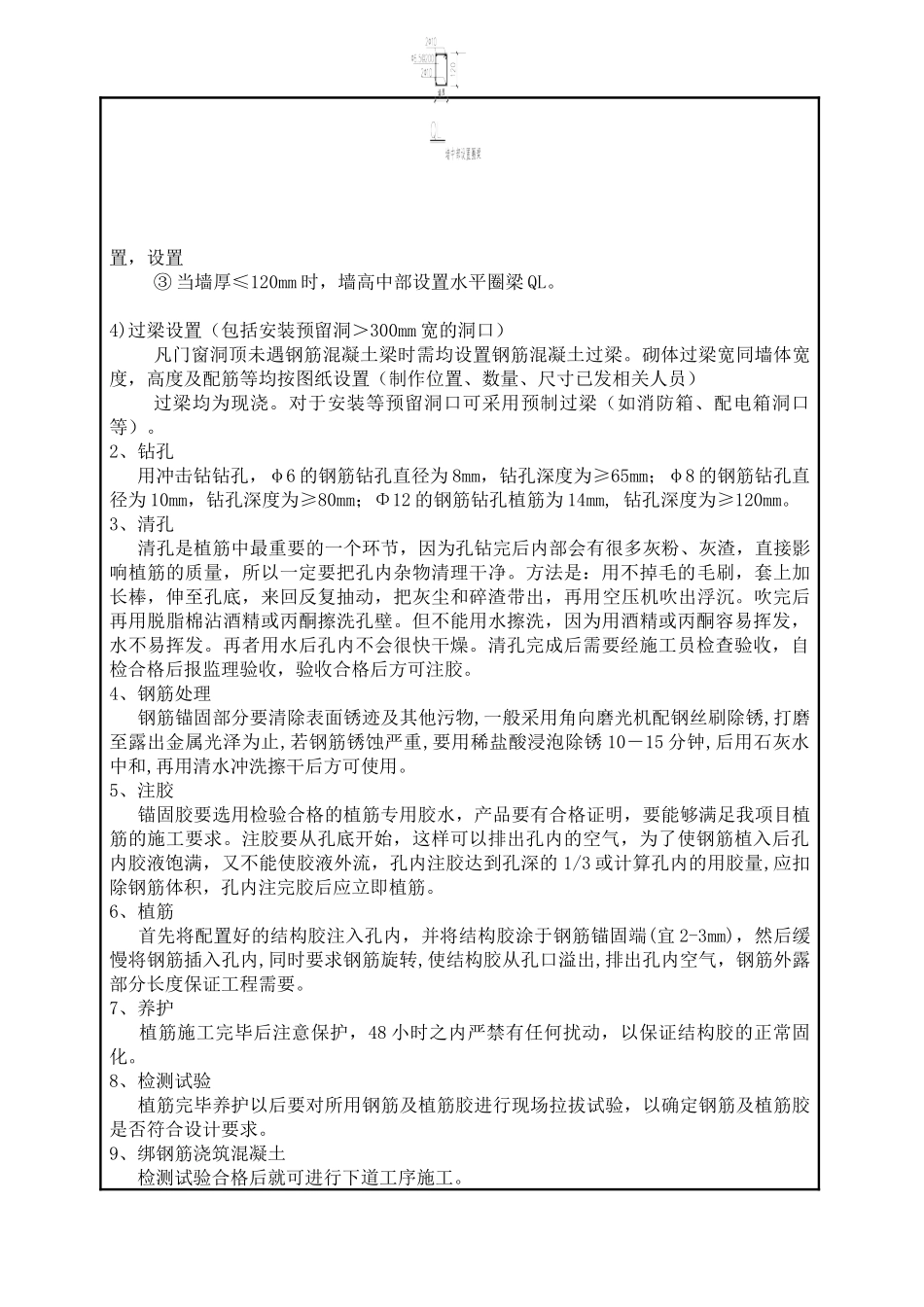

技术交底记录鲁JJ-005工程名称即墨省级经济开发区蓝色新区会展中心工程施工单位中国建筑一局（集团）有限公司交底部位地上二次结构墙拉筋及构造柱植筋、绑筋分项工程名称二次结构墙拉筋及构造柱植筋、绑筋交底提要：地上二次结构墙拉筋及构造柱植筋、绑筋交底内容：一、施工准备(一)材料要求1、锚固胶：锚固胶的性能应通过专门的试验确定。对现场使用的锚固胶，除说明书规定可以掺入定量的掺和剂外，现场施工中不宜随意添加掺料。如使用环氧基锚固胶，锚固胶的性能指标应符合《混凝土结构后锚固技术规程》JGJ145-2004的规定，如是用其它品种的锚固胶，其性能应厂家通过专门的试验确定和认证。植筋用锚固胶的粘结强度设计值fbd应符合《混凝土结构加固设计规范》GB50367－2006的规定。2、钢筋：钢筋规格为φ6，φ8，Φ12，Φ10钢筋性能和主要技术指标要符合规范和试验要求，钢筋在植筋前要清除表明的铁锈。二、操作工艺植筋的施工流程：弹线定位→钻孔→清孔→钢筋处理→注胶→植筋→固化养护→抗拔试验→绑扎钢筋四、施工操作1、弹线定位根据设计图纸的钢筋数量及位置，标注出植筋位置。经检查符合设计要求位置后方可钻孔。1）拉结筋设置拉结筋为2φ6.5@500，从导墙顶开始沿竖向全高设置拉结筋。拉结筋长度按不小于1000mm设置，即从构造柱边或现浇结构边外伸长度1000mm。在操作过程中，墙体拉筋不得漏放。特殊部位特殊制作。当砌体与现浇结构相接时，拉筋采用植筋法，伸进砌体内不小于1000mm。当中间设置构造柱时，拉筋必须贯穿构造柱，从柱边起伸进墙内1000mm，拉筋弯钩内凹2mm，并用墨笔圈画做好标记。墙长另外设置。2)构造柱设置构造柱设置按如下原则设置：①钢筋混凝土构造柱GZx详图及布置详见施工平面图。②当施工平面图未标注时，按下列要求设置：当未标注构造柱编号与配筋时，构造柱厚度同墙厚，宽度为200，配筋HRB4004φ10，φ6.5@100/200。③构造柱必须先绑扎钢筋后砌墙，砌成马牙槎状，先退后进（进退各60mm）。马牙槎高度250mm（即一皮砌块高度）。④构造柱在上、下两端及搭接区域按加密要求设置箍筋，加密区范围1.6La。3)圈梁设置①梁宽同墙厚，梁高120mm，配筋HPB2354φ12，φ6.5@200。圈梁可与过梁设在同一位置。②电梯井道圈梁QL1沿四周设置，设置间距按电梯工艺图确定，见现场植筋位置，设置③当墙厚≤120mm时，墙高中部设置水平圈梁QL。4)过梁设置（包括安装预留洞＞300mm宽的洞口）凡门窗洞顶未遇钢筋混凝土梁时需均设置钢筋混凝土过梁。砌体过梁宽同墙体宽度，高度及配筋等均按图纸设置（制作位置、数量、尺寸已发相关人员）过梁均为现浇。对于安装等预留洞口可采用预制过梁（如消防箱、配电箱洞口等）。2、钻孔用冲击钻钻孔，φ6的钢筋钻孔直径为8mm，钻孔深度为≥65mm；φ8的钢筋钻孔直径为10mm，钻孔深度为≥80mm；Φ12的钢筋钻孔植筋为14mm,钻孔深度为≥120mm。3、清孔清孔是植筋中最重要的一个环节，因为孔钻完后内部会有很多灰粉、灰渣，直接影响植筋的质量，所以一定要把孔内杂物清理干净。方法是：用不掉毛的毛刷，套上加长棒，伸至孔底，来回反复抽动，把灰尘和碎渣带出，再用空压机吹出浮沉。吹完后再用脱脂棉沾酒精或丙酮擦洗孔壁。但不能用水擦洗，因为用酒精或丙酮容易挥发，水不易挥发。再者用水后孔内不会很快干燥。清孔完成后需要经施工员检查验收，自检合格后报监理验收，验收合格后方可注胶。4、钢筋处理钢筋锚固部分要清除表面锈迹及其他污物,一般采用角向磨光机配钢丝刷除锈,打磨至露出金属光泽为止,若钢筋锈蚀严重,要用稀盐酸浸泡除锈10－15分钟,后用石灰水中和,再用清水冲洗擦干后方可使用。5、注胶锚固胶要选用检验合格的植筋专用胶水，产品要有合格证明，要能够满足我项目植筋的施工要求。注胶要从孔底开始，这样可以排出孔内的空气，为了使钢筋植入后孔内胶液饱满，又不能使胶液外流，孔内注胶达到孔深的1/3或计算孔内的用胶量,应扣除钢筋体积，孔内注完胶后应立即植筋。6、植筋首先将配置好的结构胶注入孔内，并将结构胶涂于钢筋锚固端(宜2-3mm)，然后缓慢将钢筋插入孔内,同时要求钢筋旋转,使结构胶从孔口溢出,排出孔内空气，钢筋外露...
