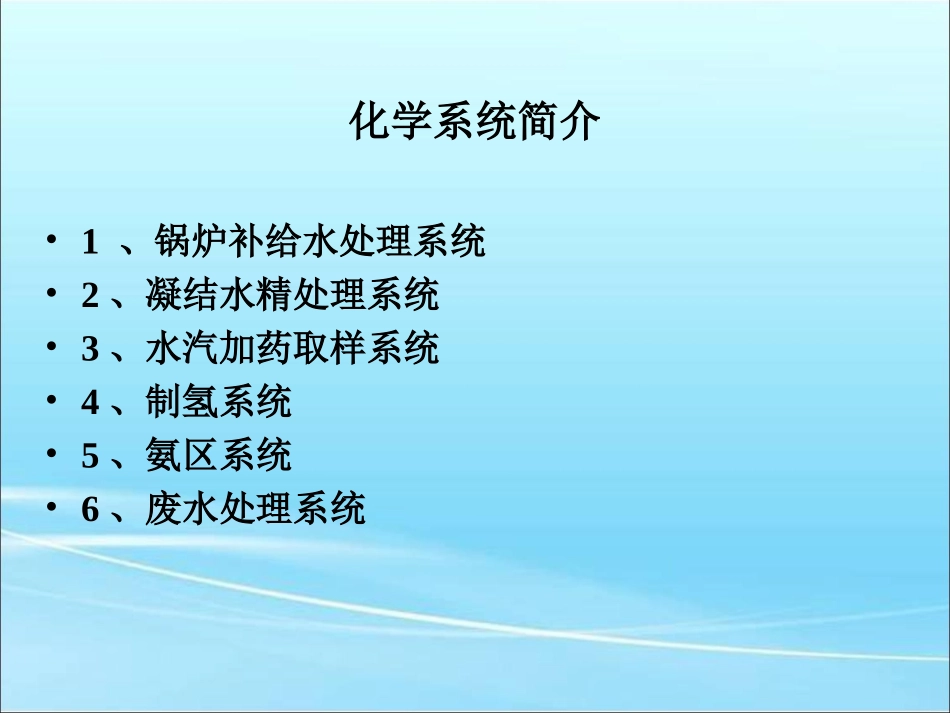

电厂化学系统介绍2016年9月化学系统简介•1、锅炉补给水处理系统•2、凝结水精处理系统•3、水汽加药取样系统•4、制氢系统•5、氨区系统•6、废水处理系统1、锅炉补给水系统•生水→生水加热器→生水箱→生水泵→双介质过滤器→超滤保安过滤器→超滤装置→清水箱→清水泵→反渗透保安过滤器→一级反渗透高压泵→一级反渗透装置→一级淡水箱→二级高压泵→二级反渗透装置→二级淡水箱→EDI给水泵→EDI保安过滤器→EDI装置→除盐水箱→除盐水泵→主厂房热力系统•锅炉补给水处理系统共设3套135t/h出力的超滤装置，3套90t/h出力的一级反渗透装置，3套78t/h出力的二级反渗透装置，3套70t/h出力的EDI装置。当一套装置处于清洗或检修时，其余设备出力仍可满足全厂正常用水要求。反渗透UF超过滤常规过滤砂粒藻类细菌胶体腐殖酸金属离子杀虫剂溶解盐糖病毒Angström微米离子离子分子分子大分子大分子微粒微粒大颗粒大颗粒肉眼观察肉眼观察光学显微光学显微电电镜镜扫扫描描Note:1Angström=10-10meter=10-4micron纳米过滤MF微过滤1.1双介质过滤器双介质过滤器因为有着两种过滤介质：石英砂与无烟煤。故此得名。主要是对水中的悬浮物、铁离子及胶体物等有较好的过滤作用。1.2超滤超滤膜技术是以压力为推动力的筛分过程，其孔径大约在0.001至0.1微米范围内。对于水中悬浮，固体、胶体、大分子物质、细菌有较高的去除率，对BOD和COD有部分的去除率。作为一种新的水处理技术，超滤膜有各种各样的形式，目前产品还没有标准化。从运行方式上分，有浸没式、外压式、内压式；从材料上，有PVDF、PES等；从安装方式上，有竖直安装、水平安装。超滤膜组成6000多根膜丝（PVDF），膜元件表面积约为340平方英尺（31.6m2）。膜孔径为0.1~0.01μm耐氯耐氯>1,000,000>1,000,000ppmppm正常运行正常运行pH5–9.5pH5–9.5化学清洗化学清洗pH2–11pH2–11最大运行温度最大运行温度40°C40°C单支产水约单支产水约2~2.5t/h.2~2.5t/h.典型工艺流程说明超滤产水经由透过液泵产生的负压投过超滤膜表面。超滤浓水由排放液泵连续排出。根据情况每15~60分钟反洗一次膜，时间为30~60秒。膜表面进行空气擦洗。因产水管道呈微负压，在产水管道上装设抽真空泵，把水中析出的气体抽出。恢复膜通量，化学清洗现场图片1.3反渗透渗透：是指稀溶液中的水分子自发地透过半透膜进入浓溶液的过程。渗透：是指稀溶液中的水分子自发地透过半透膜进入浓溶液的过程。渗透压：是指某溶液在自然渗透过程中，浓溶液液面不断升高，稀溶液液面相渗透压：是指某溶液在自然渗透过程中，浓溶液液面不断升高，稀溶液液面相应降低，直到两侧形成的水柱压力抵消了水分子的迁移，溶液两侧的液面不再应降低，直到两侧形成的水柱压力抵消了水分子的迁移，溶液两侧的液面不再变化，渗透达到平衡点，此时的液柱高差称为该溶液的渗透压。变化，渗透达到平衡点，此时的液柱高差称为该溶液的渗透压。反渗透：渗透平衡时，如果在浓溶液侧施加一个压力，那么浓侧的溶剂会在压反渗透：渗透平衡时，如果在浓溶液侧施加一个压力，那么浓侧的溶剂会在压力作用下向淡水一侧渗透，这个渗透由于与自然渗透相反，故叫反渗透。力作用下向淡水一侧渗透，这个渗透由于与自然渗透相反，故叫反渗透。是以压力为推动力的筛分过程，它可以除去水中的大部分溶解盐类，其除盐率可达98％以上，延长后续除盐系统运行周期，大大节约水处理成本。（图膜元件结构示意图浓水集水管膜透过水膜透过水流道网原水原水流道网原水反渗透组合方式反渗透组合方式现场图片反渗透膜分离透过特性主要指标脱盐率：进水中总溶解固形物中的未透过膜的百分数脱盐率=（1-产品水总溶解固形物/给水中总溶解固形物）X100%系统回收率：系统回收率=总的产水流量/总的给水流量X100%水通量：单位面积的膜在单位时间内的产水量水通量衰减系数：水通量随时间的衰减速度影响反渗透膜运行的主要因数压力：压力是反渗透脱盐的推动力。研究表明，给水压力升高膜的水通量增大，盐透过量不变，脱盐率提高。温度：在其它运行参数不变时，温度增加，产品水通量和盐透过量...
