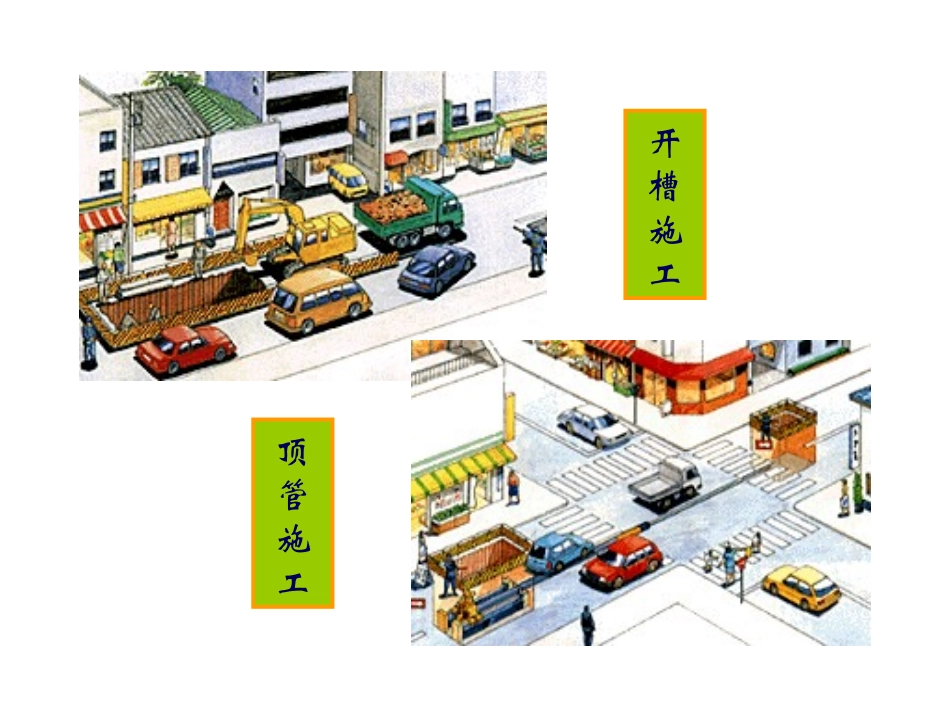

顶管施工顶管施工目标井不需要开挖面层，能穿越地面构筑物和地下管线及公路、铁路、河流工作坑开槽施工顶管施工顶管施工•为减少对交通的干扰和避免大开挖，大口径管节在埋深大于3m时，可采用顶管法埋设。•顶管操作在工作坑内进行。工作坑位于检查井位置。管节下到坑内，用液压千斤顶顶入土壤。管节前有“机头”导进，千斤顶后有后座支撑。接口在顶进操作中完成，水密性较好，竣工后不作水压试验。顶管施工顶管施工的优点为减少对交通的干扰和避免大开挖，大口径圆形管节在埋深大于3m时，可采用顶管法埋设。一、机头概念机头也可以叫导头或工作管，主要作用是挖掘管节前的土壤，顶管时把管节导入设计位置，起到定向纠偏和埋设管节的作用功能校正挖土方向，挖土，防止管节前土壤坍塌挖土方法手工挤压水冲抽吸构造与松土运送方法也有关。松土运送有机械法（带式输送机、螺旋输送机）和水力法（水力泥浆管）两种。为减小顶管阻力，可将泥浆压在沟道的外壁上，形成泥浆套。泥浆套有助于土壤的稳定。二、工作坑工作坑平面呈矩形，一般沿管道方向较长，深度较深，坑壁支撑，一般采用钢板桩；若竣工后坑位无需覆土，可采用钢筋混凝土沉箱，箱壁应预留位置正确、大小合适的管孔，竣工后沉井可改建成检查井。坑的前后壁在管道顶进时受力巨大，均应加固。工作坑构造和设施顶管机操作台后靠背、千斤顶支架、导轨千斤顶螺旋出土机顶管配套设备接收井平面一般也呈矩形，沿管道方向较长，其长度应满足顶管机头可被取出的条件。再管道转折处设置的接收井，其平面为圆形，内径也应满足机头被取出的条件。接收井的深度也比较深，所以井壁支撑，一般也采用钢板桩。若竣工后坑位无需覆土，可采用钢筋混凝土沉箱，箱壁应预留位置正确、大小合适的管孔，竣工后沉井可改建成检查井。三、管节顶进与接口1、挖土挖掘方法人工挖土水力冲土挤压切土机械切土人工挖土法人工挖土：人工挖，小车运。前端挖掉一段后，方可顶管。要求：土质较好，管道的管径不应小于1000mm。顶管配套设备出土车在施工中，通过水射流将位于工作面上的土层破碎，并将其冲刷进入破碎室，最后以泥水混合物的方式排至地表。水冲式水力冲土法水力冲土：机头设切土网格，切入土体后，再用高压水枪冲散挤入网格的泥土，泥浆由吸泥设备，直接压送至地面贮泥池。顶管配套设备送水、排泥泵泥浆沉淀池挤压式挤压切土：凭借机头的挤压口，将机头顶入土中，一段土体被挤进顶管机头，然后用钢丝绳沿挤压口内缘切断土体，落在出土车或运土机上，运至工作坑。挤压切土法机械切土法机械切土：机头设有刀盘而进行机械切土，边切土边顶进，切削下来的土，用输送机运至工作坑。2、管节顶进方向控制在顶管过程中，必须经常观测顶进的管节位置是否符合设计。3、管节接口顶管用的钢筋混凝土管节的管口形式是凸口式，其接口的处理分两个阶段进行。在一节管子顶进以后，另一节管子下到工作坑里时，将两节管子的管口对齐，并在凸缘处填塞一圈浸过沥青的麻辫；管内壁的接口处用金属内胀圈将管子撑紧，使顶管过程中管子接口处不致产生错口。管节全部顶进后，拆除内胀圈，再在接口处填水泥砂浆并与管内壁抹平，接口就完成。为加强管节接口，常在管口外侧安装外套环，再安放橡胶圈，增加防渗效果。管节顶进与接口•管节接口•接口加固在一节管子顶进以后，另一节管子下到工作坑里时，在两节管子接口外侧安装外套环以加固。流沙地区，除加放外套环加固外，还安放橡胶圈，增加防渗效果。F型接口时，首先将已顶管节的雄口上套上涂抹硅油以利于润滑对接的“o”型止水橡胶圈，再在另一管节的雌口内安装什木接口衬垫。管节全部顶进后，在管内用聚硫密封膏嵌补什木衬垫接口处的空缺，并管内抹平。管节顶进与接口•管节接口盾构施工盾构施工一一..盾构施工组成二二、、盾构工法的原理盾构工法的原理盾构机盾构隧道定义：用盾构机一边防止土砂的坍塌，一边进行挖掘，推进，并在盾尾进行衬砌作业从而修建排水管道的方法。盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临...
