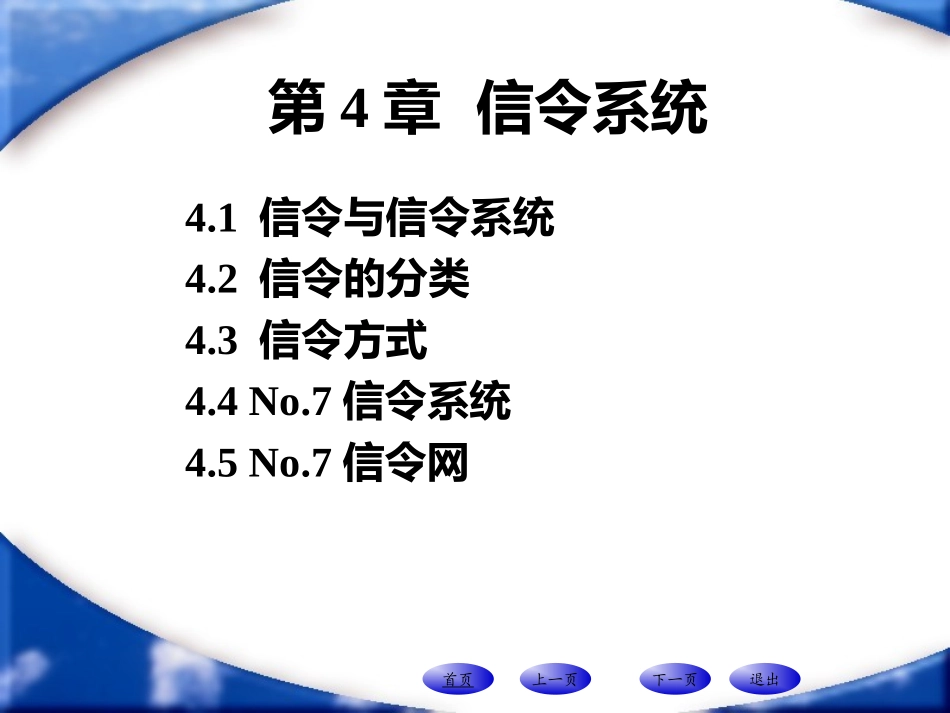

第4章 信令系统VIP免费

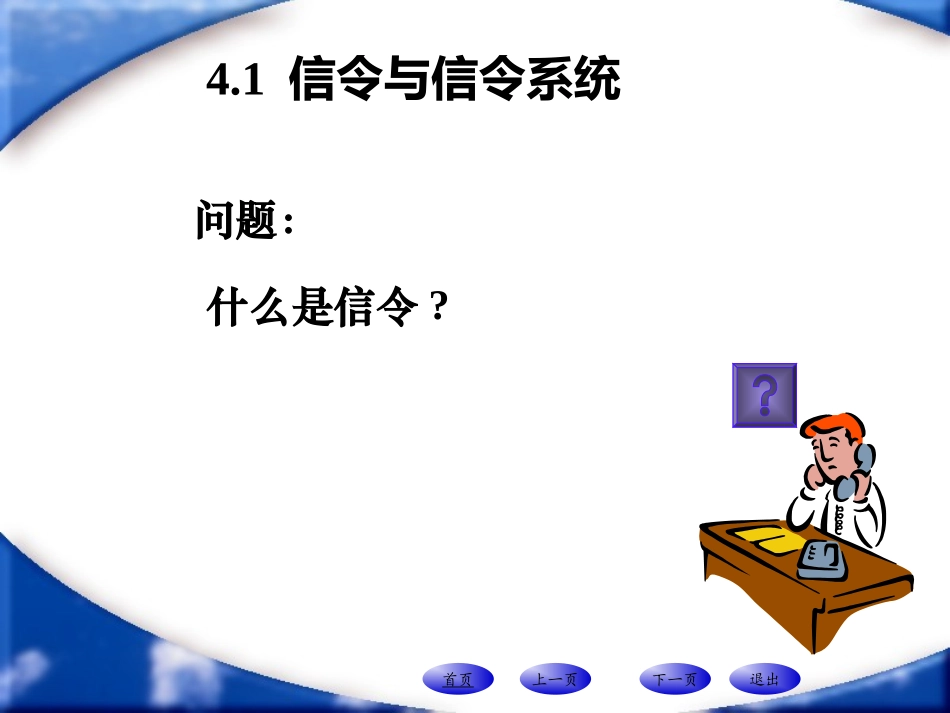

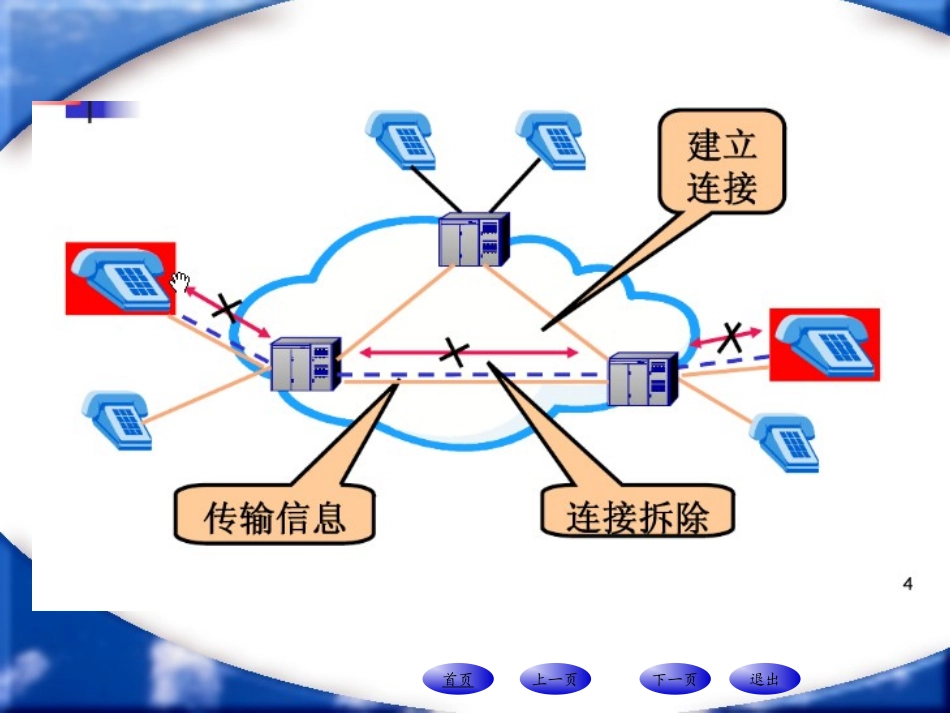

上一页下一页首页退出第4章信令系统4.1信令与信令系统4.2信令的分类4.3信令方式4.4No.7信令系统4.5No.7信令网上一页下一页首页退出问题：什么是信令?4.1信令与信令系统上一页下一页首页退出上一页下一页首页退出主叫被叫用户线用户线中继线交换机发端局收端局启呼(摘机)拨号音拨号数字占用信号选择信号(地址信号)回铃音信号振铃信号应答(摘机)应答信号被叫(挂机)通话主叫(挂机)挂机信号拆线信号拆线证实信号用户线信令局间信令用户线信令交换机忙音信号上一页下一页首页退出信令是终端与交换机之间，以及交换机与交换机之间进行“对话”的一种语言，它控制任意用户通话电路的建立与释放，并维护电信网的协调运行。简单地说，信令就是在通信设备之间相互交换的控制信息。信令系统电信网的神经系统。•问题：什么是信令?上一页下一页首页退出WhatisSignaling?Signalingreferstotheexchangeofinformationbetweencallcomponentsrequiredtoprovideandmaintainservice.AsusersofthePSTN,weexchangesignalingwithnetworkelementsallthetime.Examplesofsignalingbetweenatelephoneuserandthetelephonenetworkinclude:dialingdigits,providingdialtone,accessingavoicemailbox,sendingacall-waitingtone,etc.上一页下一页首页退出信令是面向连接工作模式通信网络为实现源、目的端点之间准确而有效地互通信息，协调网络设备，建立传信通路所必需的协议命令序列。定义信令是呼叫接续过程中所采用的一种“通信语言”，用于协调动作、控制呼叫。这种通信语言是可相互理解、相互约定、以达到协调动作为目的。4.1.1信令上一页下一页首页退出4.1.2信令系统•信令系统：是实现信令消息收集、转发和分配的一系列通信设备和相关协议实体，是通信网的重要组成部分。•任何通信网都离不开信令系统，信令系统是通信网的重要组成部分。•可以指导终端、交换系统及传输系统协同运行，在指定的终端之间建立临时的通信信道，维护网络本身的正常运行。上一页下一页首页退出信令的发展：通信网中采用何种信令方式，与交换局所采用的控制技术密切相关高压铃流信令：人工交换阶段直流脉冲信令：步进制交换局多频互控信令：纵横制交换局公共信道信令：数字交换局NO.7信令PSTNISDNINPLMN网络的信令支撑系统上一页下一页首页退出4.2信令的分类(1)按信令的功能分：线路信令具有监视功能，用来监视主被叫的摘、挂机状态及设备忙闲，表示用户线与中继线的当前状态。路由信令具有选择功能，指主叫所拨的被叫号码，用来选择路由。管理信令具有操作功能，用于电话网的管理和维护。如检测和传送网路拥塞信息、呼叫计费信息，提供远距离维护信令，局间中继的闭塞等信息。上一页下一页首页退出4.2信令的分类(2)按信令的传输区域分:用户信令用户和交换机之间的信令，在用户线上传送。主要包括用户向交换机发送的监视信令和选路信令，交换机向用户发送的铃流和忙音等音信号。交换机和交换机之间的信令，在局间中继线上传送，用来控制呼叫接续和拆线，以及与通信网管理和维护相关的信息。局间信令上一页下一页首页退出4.2信令的分类(3)按信令的传输方向分:前向信令信令沿着从主叫到被叫的方向传送，发端局到收端局。信令沿着从被叫到主叫的方向传送，收端局到发端局。后向信令上一页下一页首页退出4.2信令的分类(4)按信令技术分：随路信令（CAS—ChannelAssociatedSignaling）信令和话音在同一条话路中传送的信令方式；（或信令通路与话路存在对应关系）也叫公共信道信令CCS—CommonChannelSignaling）:信令通路与话音通路分开，且一条信令通路可以为多条话音通路服务；（以时分方式在一条高速链路上传送多路话音的信令）共路信令上一页下一页首页退出随路信令甲局中继线乙局处理机处理机信令设备话路群接续网络接续网络信令设备上一页下一页首页退出随路信令方式——1号信令•中国1号信令是随路信令，它是由线路信令和多频互控信令（MFC，也叫记发器信令）构成的。多频互控信令是路由信令，用于传递被叫号码、主叫号码、主叫用户类别等信息，它是在此次通话所占用的话路中传送的。线路信令是监视信令，用于传递中继电路空闲、...
