地铁工程渗漏水的主要原因及预防措施VIP专享VIP免费

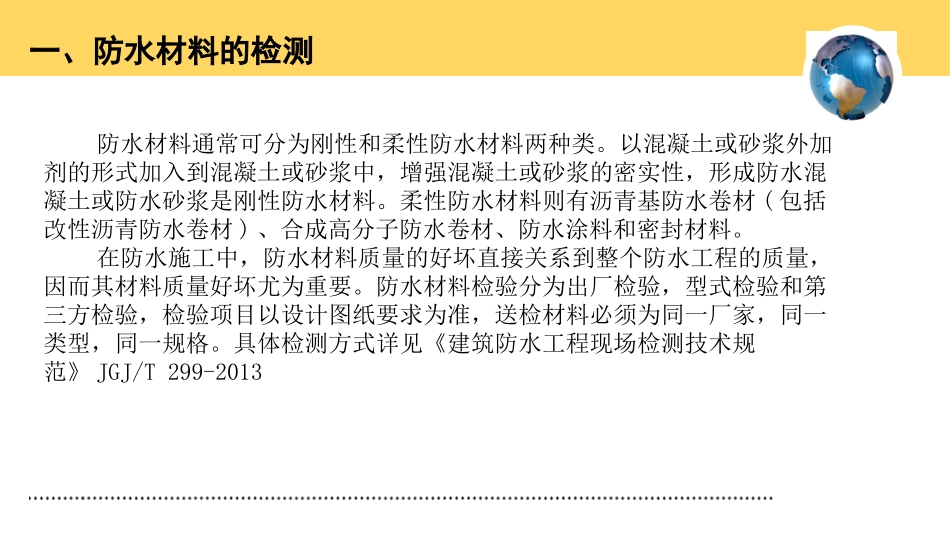

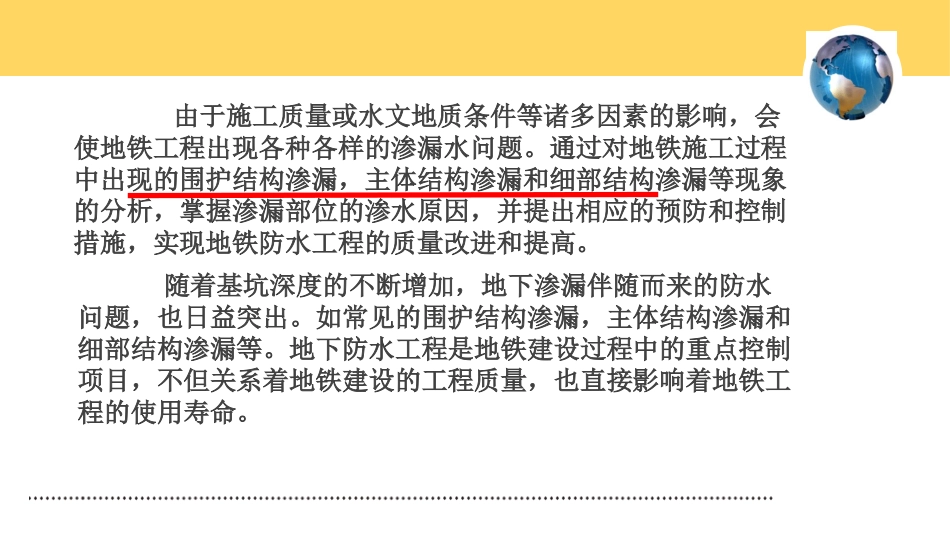

地铁工程渗漏水的主要原因及预防措施由于施工质量或水文地质条件等诸多因素的影响，会使地铁工程出现各种各样的渗漏水问题。通过对地铁施工过程中出现的围护结构渗漏，主体结构渗漏和细部结构渗漏等现象的分析，掌握渗漏部位的渗水原因，并提出相应的预防和控制措施，实现地铁防水工程的质量改进和提高。随着基坑深度的不断增加，地下渗漏伴随而来的防水问题，也日益突出。如常见的围护结构渗漏，主体结构渗漏和细部结构渗漏等。地下防水工程是地铁建设过程中的重点控制项目，不但关系着地铁建设的工程质量，也直接影响着地铁工程的使用寿命。一、防水材料的检测防水材料通常可分为刚性和柔性防水材料两种类。以混凝土或砂浆外加剂的形式加入到混凝土或砂浆中，增强混凝土或砂浆的密实性，形成防水混凝土或防水砂浆是刚性防水材料。柔性防水材料则有沥青基防水卷材(包括改性沥青防水卷材)、合成高分子防水卷材、防水涂料和密封材料。在防水施工中，防水材料质量的好坏直接关系到整个防水工程的质量，因而其材料质量好坏尤为重要。防水材料检验分为出厂检验，型式检验和第三方检验，检验项目以设计图纸要求为准，送检材料必须为同一厂家，同一类型，同一规格。具体检测方式详见《建筑防水工程现场检测技术规范》JGJ/T299-2013各种防水材料指标要求1防水混凝土膨胀剂：执行《地下工程防水技术规范》（GB50108-2008）与《混凝土膨胀剂》（JC476-2001）标准要求：注：⑴、细度仲裁检验用比表面积和1.25mm筛余；⑵、检验时A、B两法均可使用，仲裁检验采用A法。抗折和抗压强度均为A法数据；⑶、增加3d、14d限制膨胀率的测定龄期，用于限制膨胀率规律的判定，水中养护期间，限制膨胀率的规律应满足28d＞14d＞7d＞3d，并且组分中不得添加其他外加剂如减水剂；⑷、“※”为非规范中项目，但必检，以证实防水混凝土无后期收缩；⑸、掺量为8～12%，检测方法见《混凝土膨胀剂》（JC476-2001）；⑹、检测报告应由省级以上检测机构出示；⑺、应按《混凝土外加剂应用技术规范》（GB50119）附录B的方法对各搅拌站供应的混凝土的限制膨胀率性能指标进行抽检。2单面自粘复合高分子防水卷材执行《地下工程防水技术规范》（GB50108-2008）与《高分子防水材料第一部分片材》（GB18173.1-2006）标准要求；1、材料组成：单（挂）面无纺布≥400g/m2，中间防水板厚≥1.0mm，总厚度≥1.8mm（不含无纺布厚度），并且厚度偏差≤-10%；2、卷材幅宽≥2.0m，便于隧道施工，减少搭接；3、主要物理力学性能指标如下：注：以上检测项目非必须检测项目，根据各地的水文地质条件和设计图纸要求，进行其中若干项目的检测。非必检项目不作为评定防水性能是否合格的标准。3.自粘聚合物改性沥青防水卷材执行《自粘聚合物改性沥青防水卷材》（GB23441-2009）标准要求；注：以上检测项目非必须检测项目，根据各地的水文地质条件和设计图纸要求，进行其中若干项目的检测。改性沥青卷材一般会抽查“常规5项”进行检测，如：不透水性、延伸率、耐热度、低温柔度、拉力等。具体抽检项目以设计图纸为准。3钢边止水带主要物理力学性能指标执行《铁路隧道设计规范》（TB10003-2005）与《高分子防水材料第二部分止水带》（GB18173.2-2000）标准要求：注：以上检测项目非必须检测项目，根据各地的水文地质条件和设计图纸要求，进行其中若干项目的检测。其中含必检项目和抽检项目。如：硬度、拉伸强度、断裂伸长率和撕裂强度等属于必检项目，其他项目是否需要检测，以设计图纸为准。4水泥基渗透结晶型防水涂料主要物理力学性能指标执行《地下工程防水技术规范》（GB50108-2008）：二、围护结构地铁工程围护结构一般采用地下连续墙和钻孔灌注桩形式,附属结构一般采用钻孔灌注桩加搅拌桩(旋喷桩)止水帷幕的围护型式。由于地下连续墙施工不当、接缝处理不当、承压水的危害、周围特殊地质、止水帷幕等原因导致地连墙渗漏问题时有发生，而且一旦围护结构渗漏后，若不及时加以处理或者处理不当，轻者在基坑开挖时出现渗漏水现象，或者出现涌泥涌砂现象，重者会造成基坑坍塌，危及周边环境的安全，造成损失。因此有效预防围护结构渗漏，至关重要...
