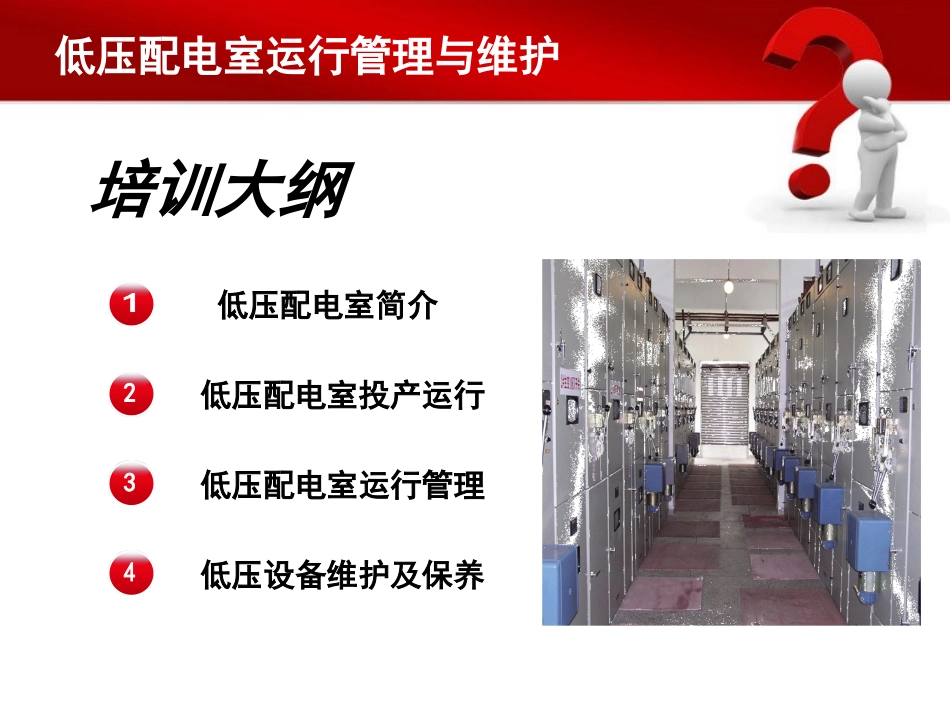

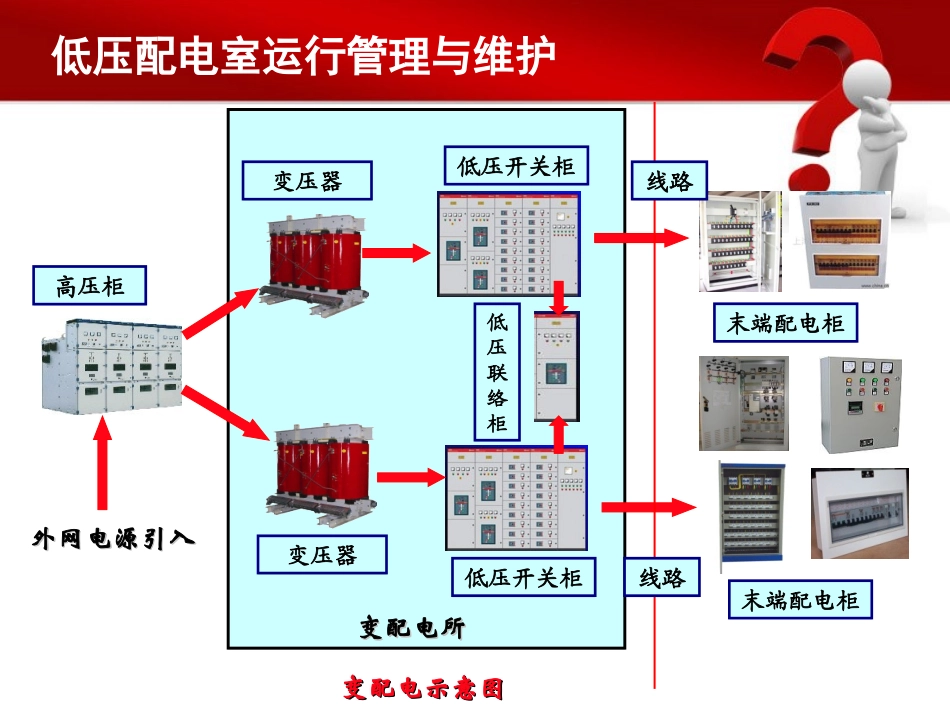

供电公司：王迎春低压配电室运行管理与维护培训大纲低压配电室简介低压配电室投产运行低压配电室运行管理低压设备维护及保养低压配电室运行管理与维护高压柜变压器变压器低压开关柜低压联络柜低压开关柜末端配电柜末端配电柜变配电所变配电所线路线路外网电源引入外网电源引入变配电示意图变配电示意图低压配电室运行管理与维护1、高压开关柜10KV高压开关柜应用于配电系统，做接受与分配电能之用。2、变压器将高压变成低压，用于动力、照明、控制电源。3、低压柜将变压器变成的低压通过开关分配到各用电设备。4、直流设备和中央信号设备（综合自动化设备）1）直流设备：提供操作电源，由充电和蓄电池组成。2）中央信号系统显示预告信号和故障信号、显示电压、电流、功率、功率因数等。5、高压（低压）配出线路高（低）压联络电力电缆。一、低压配电室简介低压配电室运行管理与维护投产条件竣工资料目视化管理辅助设施二、低压配电室投产运行低压配电室运行管理与维护二、低压配电室投产运行1、竣工资料：交竣工资料竣工图纸施工资料运行记录检测记录系统图纸竣工报告验收记录调试记录低压配电室运行管理与维护二、低压配电室投产运行1、目视化管理：此处添加内容此处添加内容此处添加内容此处添加内容低压配电室运行管理与维护二、低压配电室投产运行3、辅助设施：低压配电室绝缘工具灭火器巡检制度标识牌低压配电室运行管理与维护三、低压配电室运行管理运行管理制度管理运行管理巡视检查低压配电室运行管理与维护三、低压配电室运行管理1、制度管理：应建立值班制度、交接班制度、绝缘工器具检查效验记录、低压设备管理及检修制度、电力安全工作规程、电气运行维护规程等。低压配电室运行管理与维护三、低压配电室运行管理1、运行管理：运行值班人员的基本条件1）经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。2）具备必要的电气知识和业务技能，且按工作性质，熟悉电力安全工作规程的相关部分，并经考试合格，取得相应证件。3）具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。低压配电室运行管理与维护三、低压配电室运行管理1、运行管理：设置巡检路线建立巡视记录配备灭火器铺设绝缘胶皮低压配电室运行管理与维护三、低压配电室运行管理1、运行管理：入口做防水基础加设挡鼠扳低压配电室运行管理与维护三、低压配电室运行管理3、巡视检查：巡视检查目的1）检查电压、电流、功率、功率因数等运行参数是否正常。2）检查设备运行状况（是否发热、震动、放电、损坏）是否正常。3）检查防小动物、消防、防洪等是否正常。4）检查建构筑物是否正常。低压配电室运行管理与维护三、低压配电室运行管理3、巡视检查：巡视检查周期正常情况下，每班不少于2次；无人值班的变(配)电室，至少每周巡视一次；新投运设备0.5小时、1小时、2小时、4小时巡检正常后再转为正常巡视检查。大风、雷雨、雾天、大雪等特殊天气后进行特巡。雨后配电室渗水低压配电室运行管理与维护三、低压配电室运行管理3、巡视检查：巡视检查周期根据下列具体情况应安排特别巡视检查：1）设备过负荷或负荷有显著增加；2）新设备、长期停运或维修后投入运行的设备；3）运行中的设备有可疑现象和严重缺陷；4）根据领导指示或要求，加强值班时；5）重要节日及重大政治活动和重要保证期时；6）遇有风、雷、雨、雾、雪、雹等异常天气时；7）设备发生重大事故，经处理恢复送电后，对事故范围内的设备。低压配电室运行管理与维护三、低压配电室运行管理3、巡视检查：巡视检查方法值班人员在巡视检查中，集中精力，认真仔细，采用看、听、嗅、摸、测等方法，综合分析设备情况巡检5步法三、低压配电室运行管理巡视检查方法值班人员在巡视检查中，集中精力，认真仔细，采用看、听、嗅、摸、测等方法，综合分析设备情况巡检5步法听听看看摸摸触触嗅嗅低压配电室运行管理与维护三、低压配电室运行管理3、巡视检查：三、低压配电室运行管理巡视检查方法看：设备油色、油位、表计指示，导电连接部分、瓷件及机械部分有无异常及损坏，设备有无冒烟、着火、闪弧等现象。听：设备声音是否正常。变压器、...
