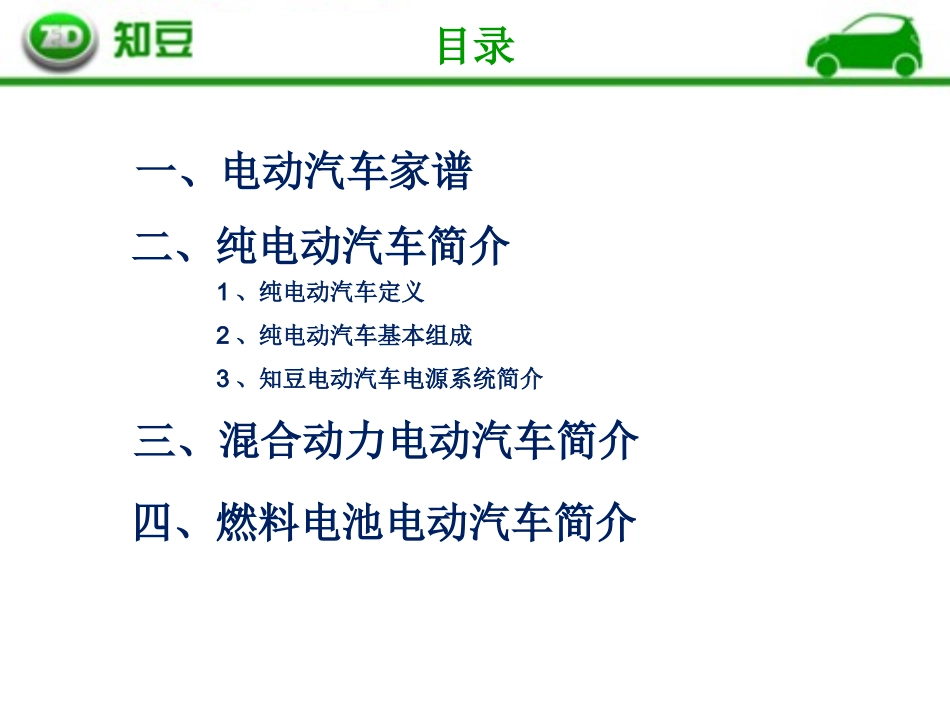

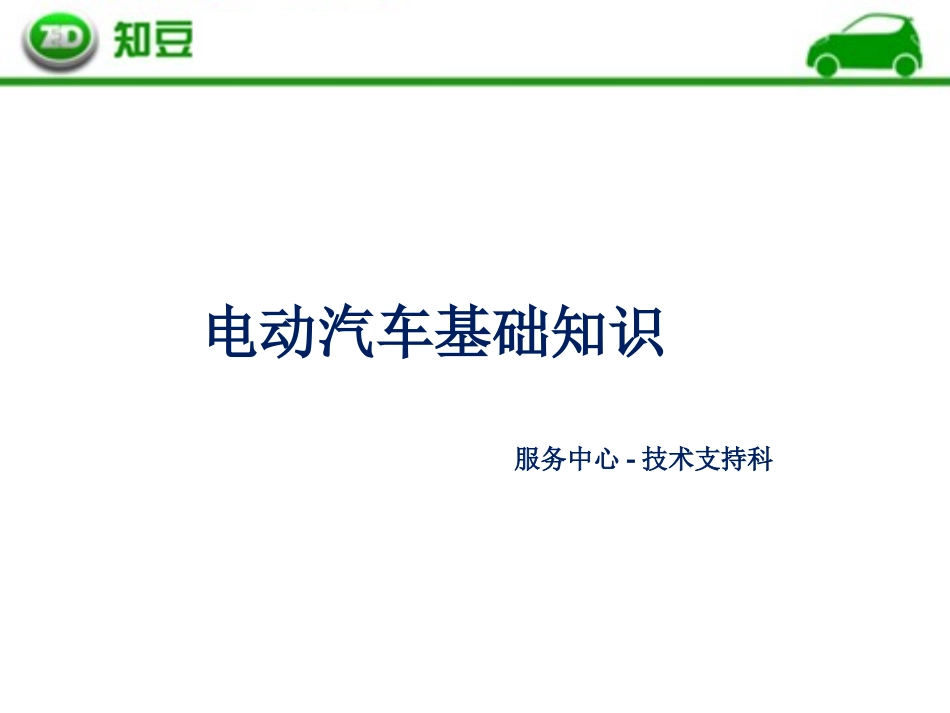

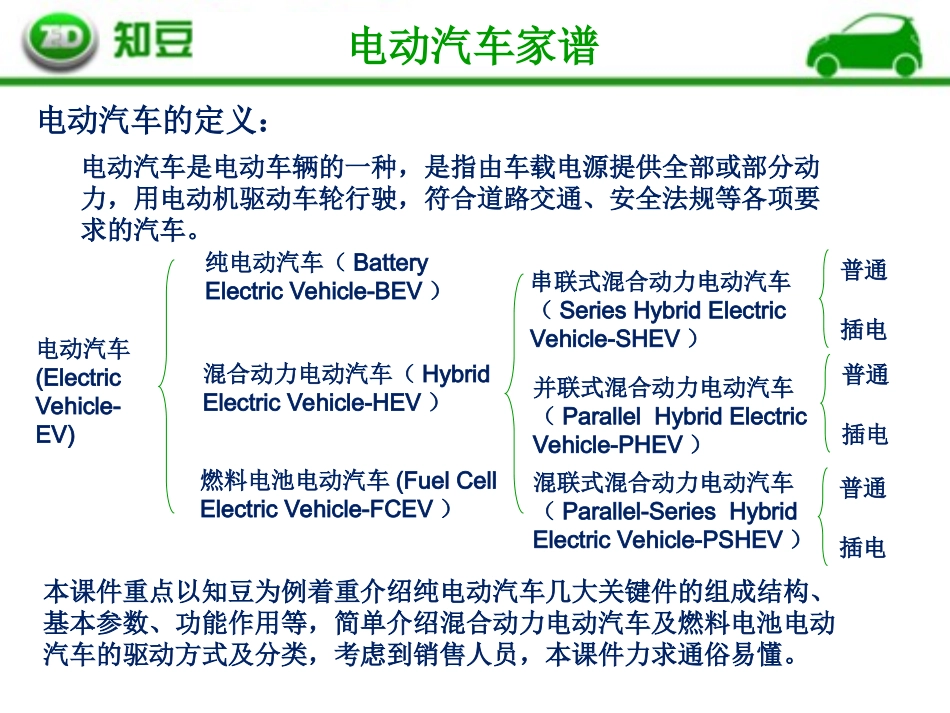

电动汽车基础知识服务中心-技术支持科一、电动汽车家谱二、纯电动汽车简介三、混合动力电动汽车简介四、燃料电池电动汽车简介目录1、纯电动汽车定义2、纯电动汽车基本组成3、知豆电动汽车电源系统简介电动汽车的定义：电动汽车是电动车辆的一种，是指由车载电源提供全部或部分动力，用电动机驱动车轮行驶，符合道路交通、安全法规等各项要求的汽车。电动汽车家谱电动汽车(ElectricVehicle-EV)纯电动汽车（BatteryElectricVehicle-BEV）混合动力电动汽车（HybridElectricVehicle-HEV）燃料电池电动汽车(FuelCellElectricVehicle-FCEV）本课件重点以知豆为例着重介绍纯电动汽车几大关键件的组成结构、基本参数、功能作用等，简单介绍混合动力电动汽车及燃料电池电动汽车的驱动方式及分类，考虑到销售人员，本课件力求通俗易懂。普通插电串联式混合动力电动汽车（SeriesHybridElectricVehicle-SHEV）并联式混合动力电动汽车（ParallelHybridElectricVehicle-PHEV）混联式混合动力电动汽车（Parallel-SeriesHybridElectricVehicle-PSHEV）普通插电普通插电纯电动汽车简介一、纯电动汽车定义纯电动汽车是指以车载电源为动力，用电动机驱动车轮行驶，符合道路交通、安全法规等各项要求的汽车。纯电动汽车主要由电源系统、电力驱动系统和辅助系统等三部分组成。汽车行驶时，由动力电池输出电能（电流）通过控制器驱动电动机运转，电动机输出的转矩经传动系统带动车轮前进或后退。二、纯电动汽车基本组成动力电池组的功用是驱动电机提供驱动电能，纯电动汽车的动力电池组常用的有铅酸电池、镍镉电池、镍氢电池、锂离子电池等。电池管理系统，它的主要功用是对动力电池组及单体进行实时监控、监测电池使用情况以及控制充电机向电池组充电。充电机的功用是接受并执行电池管理系统的指令将电网的交流电转换为直流电为动力电池组补充电能。2．电力驱动系统电力驱动系统主要包括电机控制器、功率转换器、驱动电机、机械传动装置和车轮等。它的功用是将存储在动力电池组中的电能高效地转化为车轮的动能，并能够在汽车减速制动时，将车轮的动能转化为电能充入动力电池组。1．电源系统包括动力电池组、电池管理系统和充电机等。纯电动汽车简介3.辅助系统主要包括辅助动力源、空调器、动力转向系统、导航系统、刮水器、收音机以及照明和除霜装置等。辅助动力源主要由辅助电源和DC/DC功率转换器组成。它的功用是向动力转向系统、空调器及其它辅助设备提供动力。纯电动汽车简介三、知豆电动汽车电源系统简介主要介绍电源系统的动力电池和充电机，动力电池的基本参数，如容量和能量，充电机的基本参数，如额定功率、效率等及这些参数在实际中的应用和充电模式的介绍纯电动汽车简介一、动力电池纯电动汽车简介电池盒信号线接插件BMS单体电池分流器熔断器正负极接插件继电器动力电池1、动力电池功用纯电动汽车简介为整车储存能量，内部设置有电池管理系统、温度、电压、电流传感器。因为电池有温度、电压、电流的限制要求，所以动力电池里需要有温度、电压、电流传感器对其进行数据采集，然后将数据传给电池管理系统进行判断。电池管理系统主要的功用就是：（1）电池包电量估算；（2）电池温度、电压、电流、绝缘检测；（3）漏电检测、异常情况报警；（4）充放电控制、预充控制；（5）电池一致性检测；（6）系统自检等注意：电池的电量为电池管理系统依据采集的各参数进行计算得来的，比较好的BMS厂家可以将SOC估算精度做到误差小于8%，因此电量表是不准的仅供客户参考的。1、知豆动力电池类型纯电动汽车简介知豆电动汽车标准配置锰酸锂、磷酸铁锂及三元锂三种类型的动力电池锰酸锂电池是指正极使用锰酸锂材料的锂电池，其标称电压为3.7V，知豆电汽车电池组配置20块此类电池，电池组标称电压为72V。磷酸铁锂电池是指使用磷酸铁锂作为正极材料的锂电池，其标称电压为3.2V，知豆电动汽车电池组配置24块此类电池，电池组标称电压为72V。三元锂电池是指使用三元混合材料作为正极材料的锂电池，其标称电压为3.7V,知豆电动汽车电池组配置20块此类电池，电池组标称电压为72V。2.电池基本参数介绍纯电动汽车简介①...
