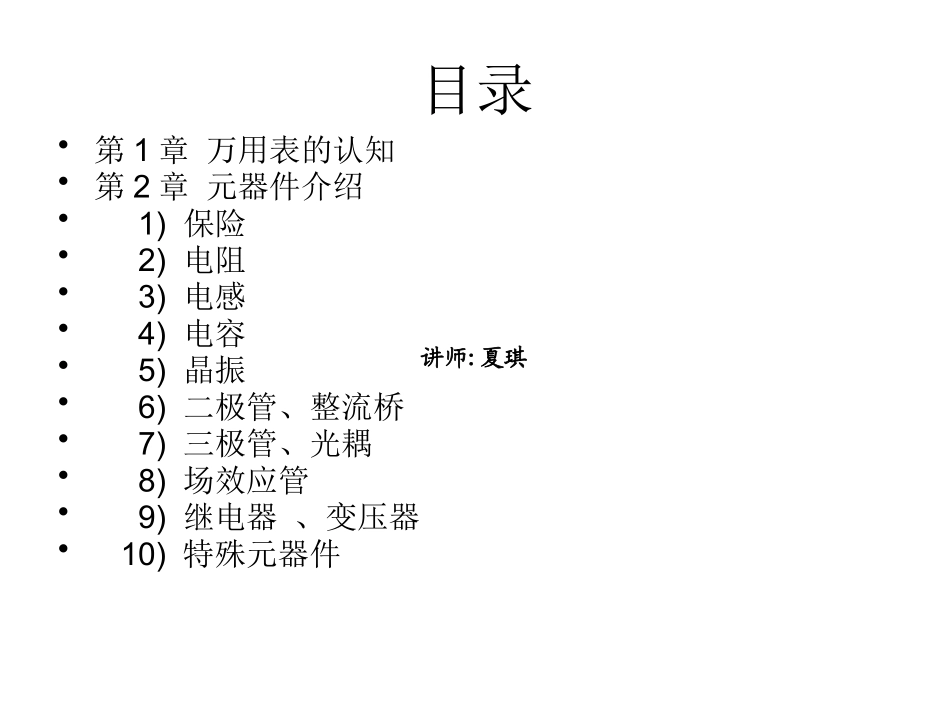

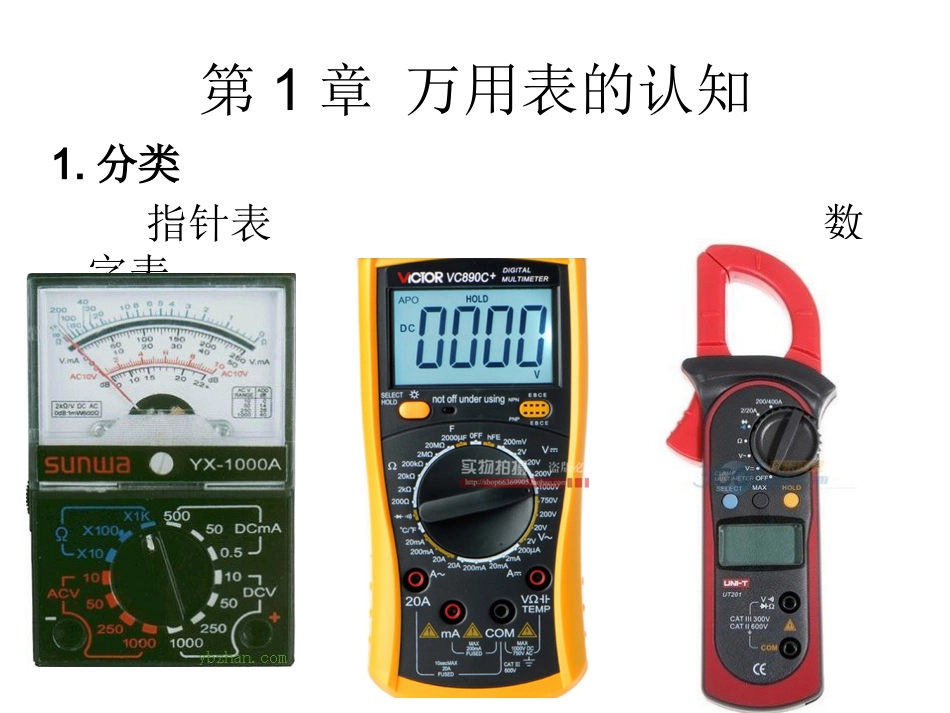

电子元器件的识别与测量目录•第1章万用表的认知•第2章元器件介绍•1)保险•2)电阻•3)电感•4)电容•5)晶振•6)二极管、整流桥•7)三极管、光耦•8)场效应管•9)继电器、变压器•10)特殊元器件讲师:夏琪第1章万用表的认知1.分类指针表数字表万用表档位介绍•1.蜂鸣档功能及测量方法•2.欧姆档功能及测量方法•3.电压档功能及测量方法•4.电容档功能及测量方法•5.电流档功能及测量方法第2章元器件介绍保险1.分类2.符号：F、FS、FB3.好坏判断万用表指向蜂鸣档测保险两端焊脚，万用表显示000为好，否则为坏4.代换原则：外观体积大小相同即可电阻1.分类：贴片电阻、排阻、保险电阻、色环电阻2.符号：R单位：欧姆（Ω）1MΩ=103KΩ=106Ω电路图符号：国标法3.作用：限压限流分压分流信号传递保险4.特性：串联分压并联分流（欧姆定律）5.贴片电阻的阻值计算方法：3位数：前两位为数值，最后一位为倍率4位数：前三位为数值，最后一位为倍率*注：乘数可以理解为10的次方或者后面所加“0”的个数103=10000=10KΩ1502=15000=15KΩ6.排阻计算方法同贴片电阻其数值表示单个电阻阻值大小精密电阻阻值代码表7.色环电阻阻值计算方法：4环：前两环为数值第三环为乘数最后一位为误差5环：前三环为数值第四环为乘数最后一位为误差色环与阻值对照表黑棕红橙黄绿蓝紫灰白金银8.贴片小电阻2R0=2.0ΩR010=0.01Ω10R0=10Ω*注:1、体积较大的0Ω电阻一般为保险电阻,用作供电;2、330,220,100等小电阻用作信号传输,两端都为细线;3、472,333,473等阻值较大电阻一般用作分压,降压;9.电阻在电路中的应用:1、上拉电阻:一端接电压,一端接信号线.作用:提高信号的驱动力,使得信号更好的传输;2、下拉电阻:一端接信号线,另一端接地.作用:对信号线进行预处理,起到滤波作用;3、信号中的电阻:两端都是信号线作用:信号传输;信号线473R接地Vcc信号线330RR信号线信号线把数字万用表打到略比标称值大的Ω档位,用两表笔直接测量电阻的两端,若测得的阻值比标称值明显偏大或无穷大则表示电阻坏.12.代换原则:精密电阻必须为原值代换,不能替用.如56X,2R2等普通电路中的电阻代换阻值可以比原值相差10℅.11.好坏判断*注意事项:在路测量时,由于电路上还有其他的电阻,所以测得的阻值一般≤标示值,如果实测值大于标示值说明有开路.我们在维修主板时经常要查某点的对地阻值,是为了判断是否有开路或短路.如果对地阻值偏小,说明有短路;偏大,说明有开路.电感1.分类2.符号:L或FB单位:亨H电路图符号3.作用：滤波储能保险4.特性：通直流阻交流通低频阻高频5.好坏判断：用蜂鸣档测,值为0(有响声)则为OK,阻偏大或1(即∞)则为坏.6.代换原则：1）贴片电感体积大小一样，脚位一样2）线圈电感铜丝粗细磁环匝数一样线圈电感贴片电感电容1.分类电解电容贴片电容无极、有极电容2.符号:C单位:F法1F=10^6uF=10^9nF=10^12pF电路图符号:3.作用:滤波、藕和、旁路、储能4.特性:通交流，阻直流。通高频，阻低频。5.好坏判断1)电解电容:鼓包漏液变形等2)贴片电容:万用表数字显示为0为坏偏小老化6.代换原则：1)电解电容：耐压值等于或大于原值容量+20％2)贴片电容：有极代有极，无极代无极体积大小一样3)谐振电容：原值代换(仅使用在晶振电路中)耦合：让交流信号通过，隔断直流滤波：滤除杂波、谐波以及干扰信号旁路：使某些信号经电容通过，而不走其他电路晶振1.分类实时晶振:32.768KHZ与南桥相连时钟晶振:14.318MHZ与时钟相连声卡晶振:24.576MHZ与声卡相连网卡晶振:25.0MHZ与网卡相连显卡晶振:14.318MHZ与显卡相连2.作用：与相连的芯片共同组成一个振荡电路产生频率3.符号：X/Y电路图符号：单位：赫兹HZ4.特性：稳定性好频率高5.好坏判断:通电测晶振两个脚的电压。电压一样代表坏，不一样为好。6.代换原则:原值代换7.晶振电路：*谐振电容的参数会影响到晶振的谐振频率和输出幅度二极管1.分类按材料分:硅管0.7V、锗管0.2V按作用分:稳压管整流管开关管发光管；2.作用:整流稳压开关发光3.特性:单向导电性(正向导通,反向截止)4.符号:D电路图符号:注:1)稳压二极管有一端接地2)发光二极管引脚长的为正极短的为负极3)有黑色的一端为负极4)P表示+N表–5.好坏判断:1)单...
