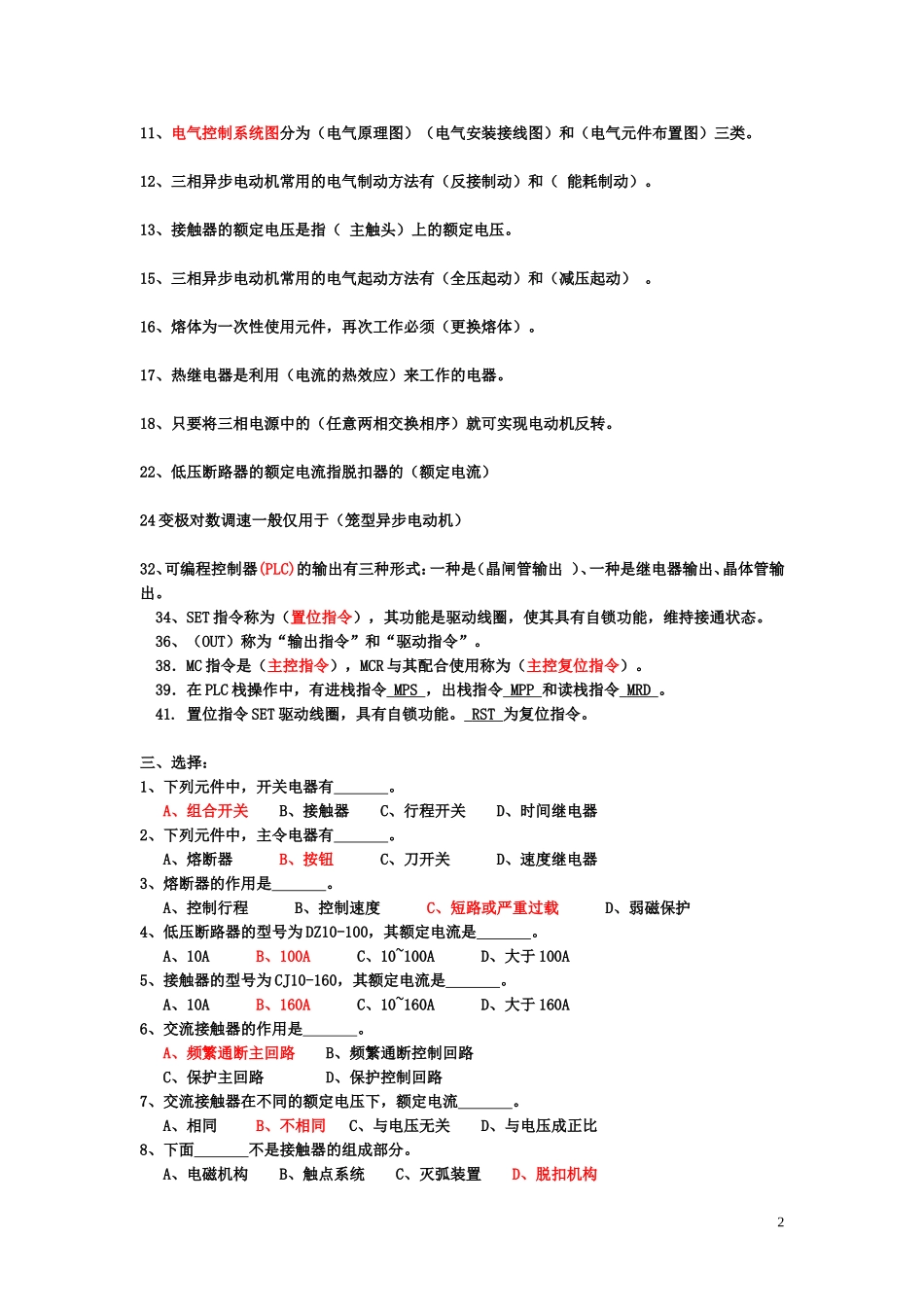

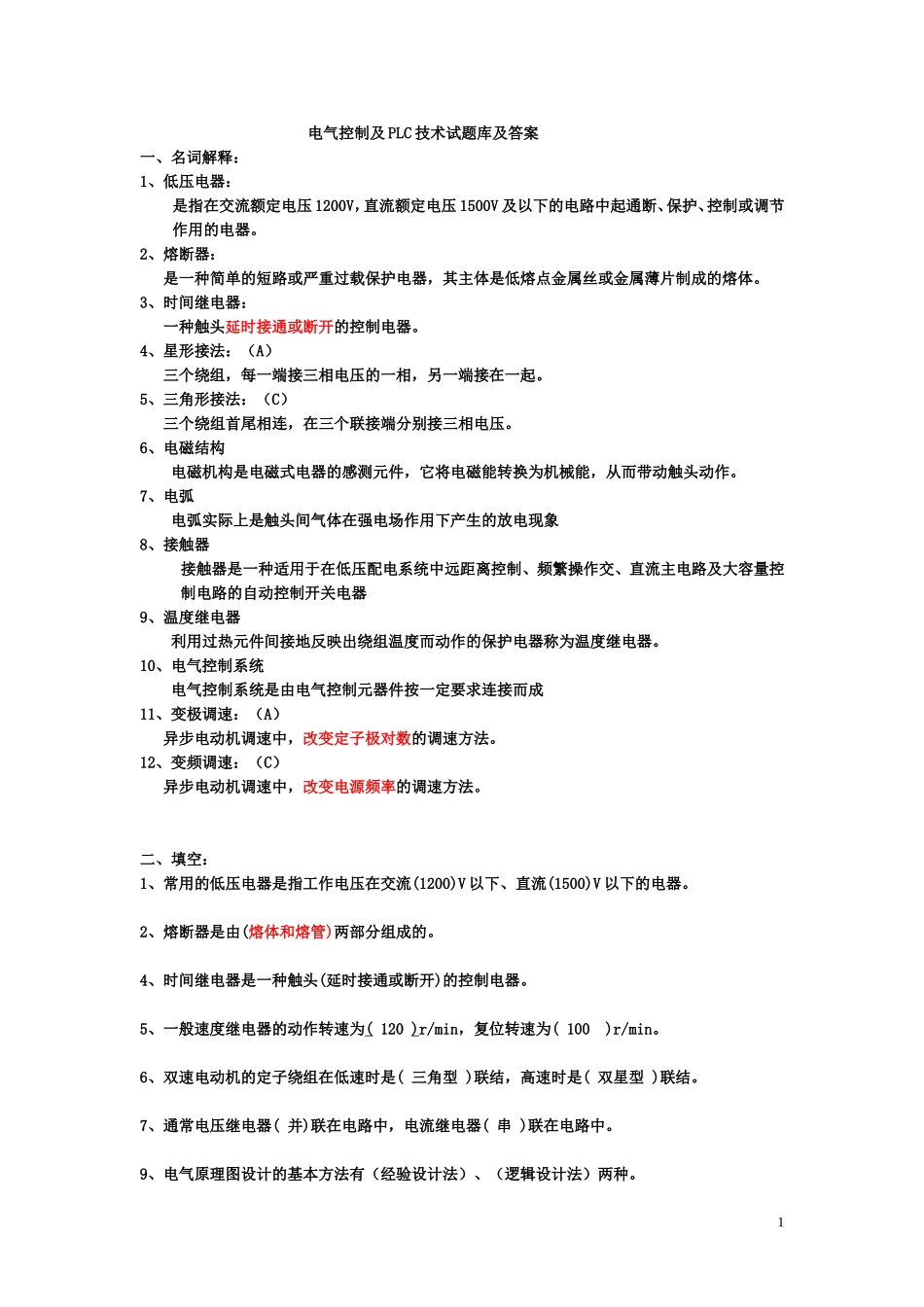

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。3、时间继电器：一种触头延时接通或断开的控制电器。4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。2、熔断器是由(熔体和熔管)两部分组成的。4、时间继电器是一种触头(延时接通或断开)的控制电器。5、一般速度继电器的动作转速为(120)r/min，复位转速为(100)r/min。6、双速电动机的定子绕组在低速时是(三角型)联结，高速时是(双星型)联结。7、通常电压继电器(并)联在电路中，电流继电器(串)联在电路中。9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。111、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。13、接触器的额定电压是指（主触头）上的额定电压。15、三相异步电动机常用的电气起动方法有（全压起动）和（减压起动）。16、熔体为一次性使用元件，再次工作必须（更换熔体）。17、热继电器是利用（电流的热效应）来工作的电器。18、只要将三相电源中的（任意两相交换相序）就可实现电动机反转。22、低压断路器的额定电流指脱扣器的（额定电流）24变极对数调速一般仅用于（笼型异步电动机）32、可编程控制器(PLC)的输出有三种形式：一种是（晶闸管输出）、一种是继电器输出、晶体管输出。34、SET指令称为（置位指令），其功能是驱动线圈，使其具有自锁功能，维持接通状态。36、（OUT）称为“输出指令”和“驱动指令”。38．MC指令是（主控指令），MCR与其配合使用称为（主控复位指令）。39．在PLC栈操作中，有进栈指令MPS，出栈指令MPP和读栈指令MRD。41.置位指令SET驱动线圈，具有自锁功能。RST为复位指令。三、选择：1、下列元件中，开关电器有。A、组合开关B、接触器C、行程开关D、时间继电器2、下列元件中，主令电器有。A、熔断器B、按钮C、刀开关D、速度继电器3、熔断器的作用是。A、控制行程B、控制速度C、短路或严重过载D、弱磁保护4、低压断路器的型号为DZ10-100，其额定电流是。A、10AB、100AC、10~100AD、大于100A5、接触器的型号为CJ10-160，其额定电流是。A、10AB、160AC、10~160AD、大于160A6、交流接触器的作用是。A、频繁通断主回路B、频繁通断控制回路C、保护主回路D、保护控制回路7、交流接触器在不同的额定电压下，额定电流。A、相同B、不相同C、与电压无关D、与电压成正比8、下面不是接触器的组成部分。A、电磁机构B、触点系统C、灭弧装置D、脱扣机构29、时间继电器的作用是。A、短路保护B、过电流保护C、延时通断主回路D、延时通断控制回路10、若将空气阻尼式时间继电器由通电延时型改为断电延时型需要将。A、延时触头反转180°B、电磁系统反转180°C、电磁线圈两端反接D、活塞反转180°11、通电延时时间继电器的线圈图形符号为。A、B、C、D、13、通电延时时间继电器，它的延时触点动作情况是。A、线圈通电时触点延时动作，断电时触点瞬时动作B、线圈通电时触点瞬时动作，断电时触点延时动作C、线圈通电时触点不动作，断电时触点瞬...
