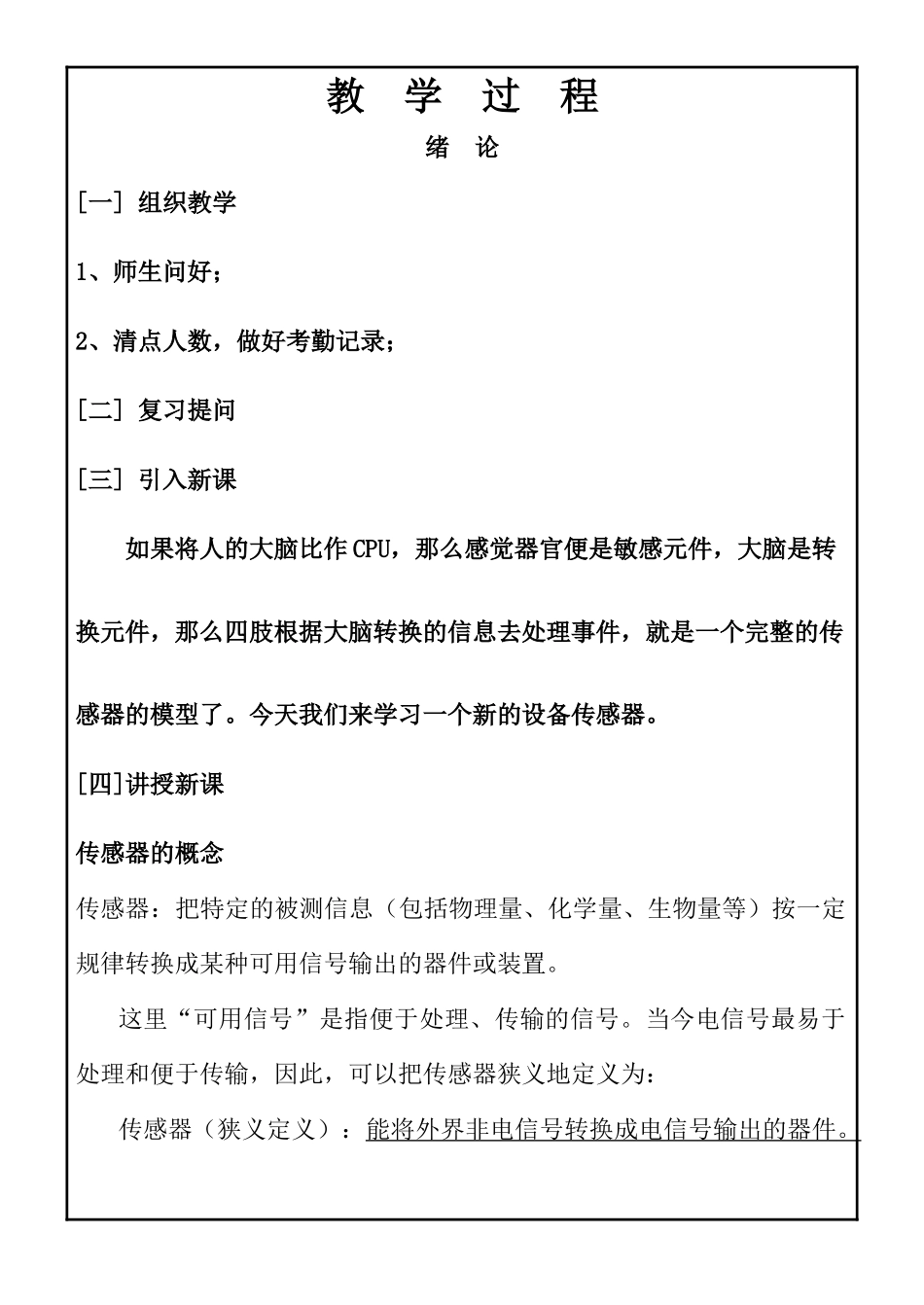

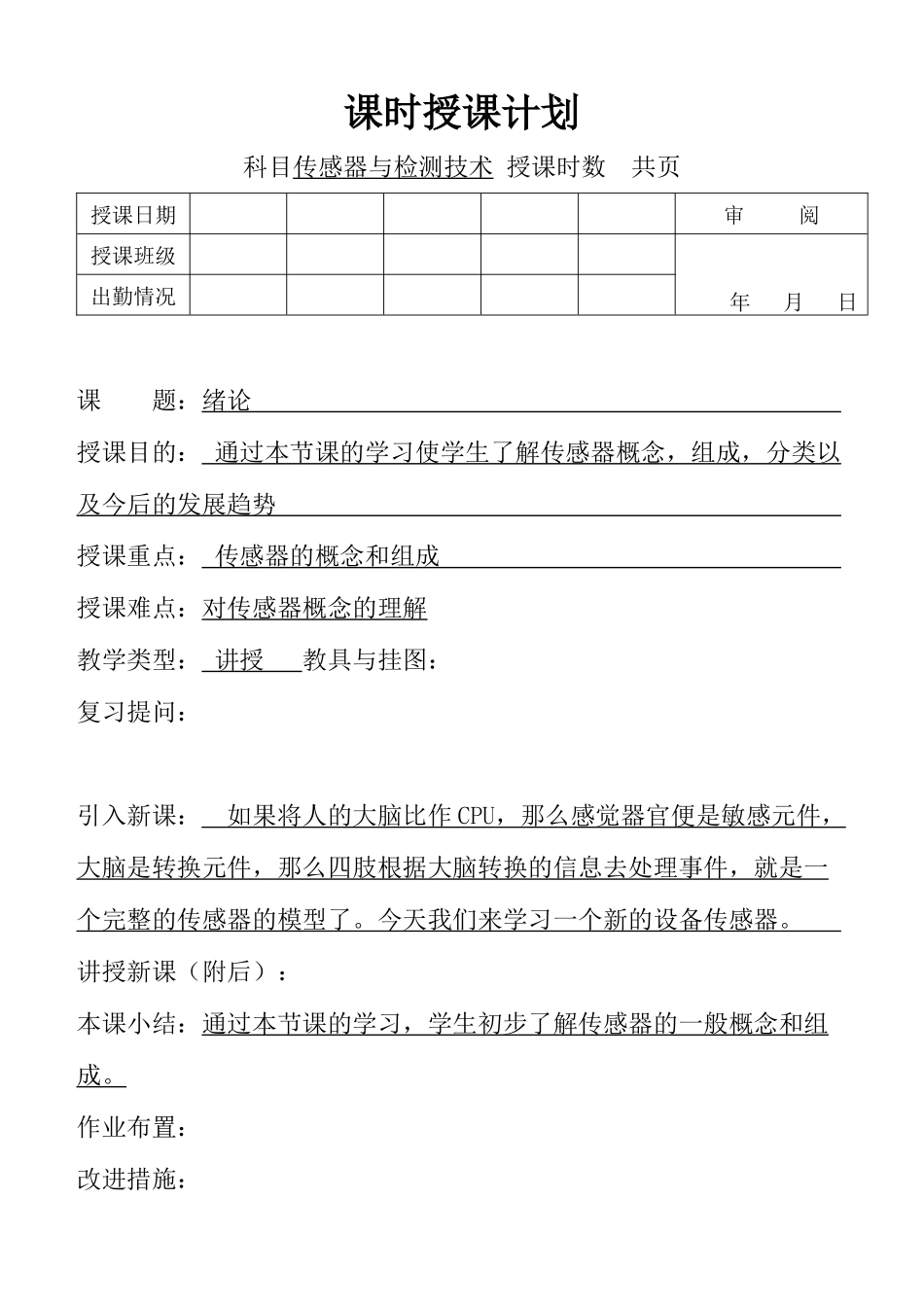

课时授课计划科目传感器与检测技术授课时数共页授课日期审阅授课班级年月日出勤情况课题：绪论授课目的：通过本节课的学习使学生了解传感器概念，组成，分类以及今后的发展趋势授课重点：传感器的概念和组成授课难点：对传感器概念的理解教学类型：讲授教具与挂图：复习提问：引入新课：如果将人的大脑比作CPU，那么感觉器官便是敏感元件，大脑是转换元件，那么四肢根据大脑转换的信息去处理事件，就是一个完整的传感器的模型了。今天我们来学习一个新的设备传感器。讲授新课（附后）：本课小结：通过本节课的学习，学生初步了解传感器的一般概念和组成。作业布置：改进措施：教学过程绪论[一]组织教学1、师生问好；2、清点人数，做好考勤记录；[二]复习提问[三]引入新课如果将人的大脑比作CPU，那么感觉器官便是敏感元件，大脑是转换元件，那么四肢根据大脑转换的信息去处理事件，就是一个完整的传感器的模型了。今天我们来学习一个新的设备传感器。[四]讲授新课传感器的概念传感器：把特定的被测信息（包括物理量、化学量、生物量等）按一定规律转换成某种可用信号输出的器件或装置。这里“可用信号”是指便于处理、传输的信号。当今电信号最易于处理和便于传输，因此，可以把传感器狭义地定义为：传感器（狭义定义）：能将外界非电信号转换成电信号输出的器件。教学过程当人类进入光子时代，光信息成为更便于快速、高效地处理与传输的可用信号时，传感器的概念也可以变为：能把外界信息转换成光信号输出的器件。１、传感器技术：是涉及传感（检测）原理、传感器设计、传感器开发和应用的综合技术。传感技术的含义则更为广泛，它是传感器技术、敏感功能材料科学、细微加工技术等多学科技术相互交叉渗透而形成的一门新技术学科——传感器工程学。２、传感（检测）原理：是指传感器工作所依据的物理、化学和生物效应，并受相应的定律和法则所支配。如：物理基础的基本定律包括：守恒定律（能量、动量、电荷等），场的定律（包括动力场运动定律、电磁场的感应定律等，其作用与物体在空间的位置及分布有关。），物质定律（如虎克定律、欧姆定律、半导体材料的各种效应等，表示本身内在性质的定律），统计法则（它把微观系统与宏观系统联系起来的物理法则，它们常与传感器的工作状态有关）。二、传感器的组成传感器一般由三部分组成：敏感元件、转换元件、测量电路组成。教学过程图0-1传感器的组成其中，能把非电信息转换成电信号的转换元件，是传感器的核心。敏感元件是传感器预先将被测非电量变换为另一种易于变换成电量的非电量，然后再变换为电量，如弹性元件。因此，并非所有传感器都包含这两部分，对于物性型传感器，一般就只有转换元件；而结构型传感器就包括敏感和转换元件两部分。测量电路，将转换元件输出的电量变成便于显示、记录、控制和处理的有用电信号的电路。传感器的测量电路，经常采用电桥电路、高阻抗输入电路、脉冲调宽电路、振荡电路等特殊电路。三、传感器的分类按基本效应分：物理型、化学型、生物型等。按构成原理分：结构型、物性型。按测量原理分：应变式、电容式、压电式、热电式等。按能量关系分：能量转换型（自源型）、能量控制型（外源型）。按输入量分：位移、温度、压力、流量、加速度等。按输出量分：模拟式、数字式。教学过程传感器，作为测量与控制系统的首要环节，必须具有快速、准确、可靠、经济实现信息转换的基本要求：１、足够的容量――工作范围或量程足够大、有一定的过载能力。２、与测量或控制系统匹配性好，转换灵敏度高。３、精度适当，且稳定性高。４、反应速度快、工作可靠性好。５、适用性和适应性强。对被测对象的状态影响小，不易受外界干扰的影响，使用安全。６、使用经济，成本低，寿命长，且易于使用、维修和校准。四、传感器的发展趋势1、开发新型传感器进一步探索具有新效应的敏感功能材料，并以此研制出具有新原理的新型物性型传感器件，物性型传感器亦称固态传感器，它包括半导体、电解质和强磁性体三类。其中利用量子力学诸效应研制的高灵敏阈传感器，用来检测微弱信号，是传感器技术发展的新趋势，例如，利用核磁共振吸...
