电气二次回路基础知识VIP免费

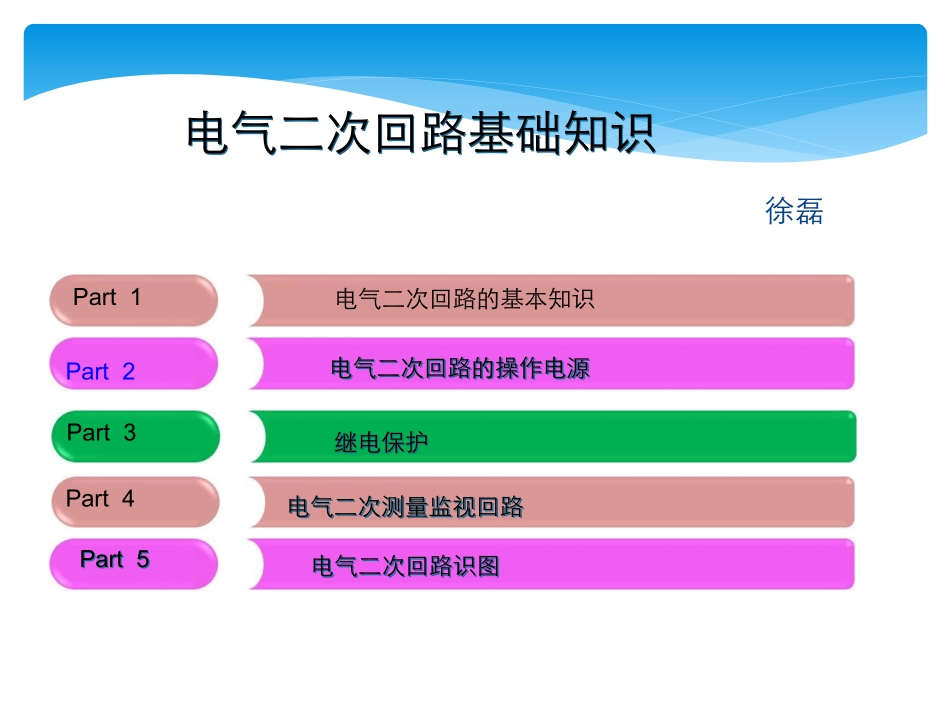

电气二次回路基础知识_第1页
1/21

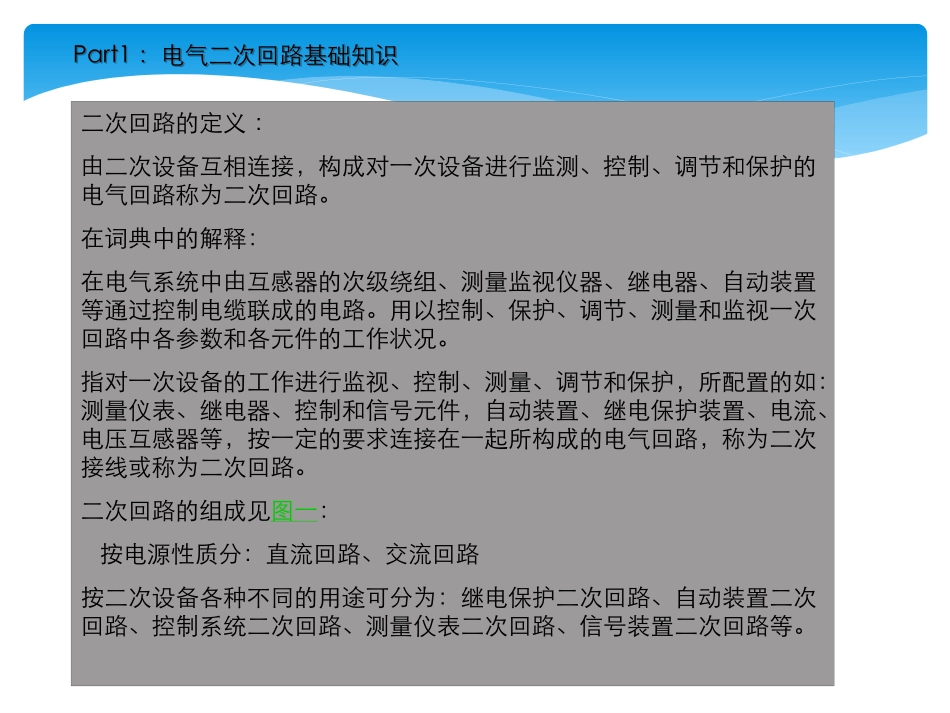

电气二次回路基础知识_第2页
2/21
电气二次回路基础知识_第3页
3/21

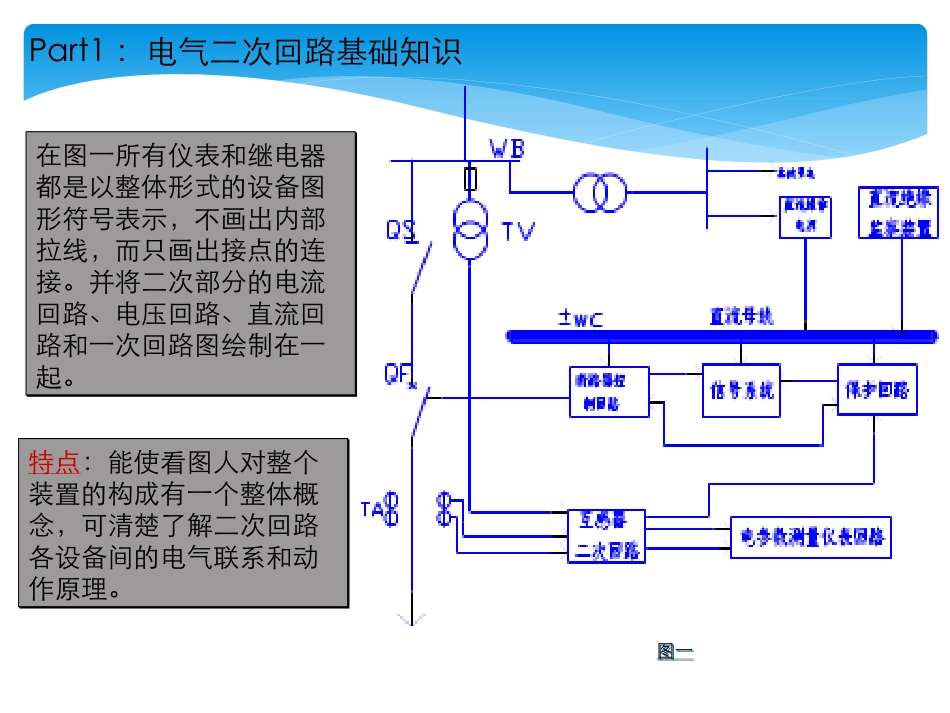

徐磊Part1Part2Part3Part4电气二次回路的基本知识Part5Part5电气二次回路基础知识电气二次回路基础知识电气二次回路的操作电源电气二次回路的操作电源继电保护继电保护电气二次测量监视回路电气二次测量监视回路电气二次回路识图电气二次回路识图二次回路的定义:由二次设备互相连接,构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。在词典中的解释:在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路。用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。指对一次设备的工作进行监视、控制、测量、调节和保护,所配置的如:测量仪表、继电器、控制和信号元件,自动装置、继电保护装置、电流、电压互感器等,按一定的要求连接在一起所构成的电气回路,称为二次接线或称为二次回路。二次回路的组成见图一:按电源性质分:直流回路、交流回路按二次设备各种不同的用途可分为:继电保护二次回路、自动装置二次回路、控制系统二次回路、测量仪表二次回路、信号装置二次回路等。Part1:电气二次回路基础知识Part1:电气二次回路基础知识Part1:电气二次回路基础知识在图一所有仪表和继电器都是以整体形式的设备图形符号表示,不画出内部拉线,而只画出接点的连接。并将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起。在图一所有仪表和继电器都是以整体形式的设备图形符号表示,不画出内部拉线,而只画出接点的连接。并将二次部分的电流回路、电压回路、直流回路和一次回路图绘制在一起。特点:能使看图人对整个装置的构成有一个整体概念,可清楚了解二次回路各设备间的电气联系和动作原理。特点:能使看图人对整个装置的构成有一个整体概念,可清楚了解二次回路各设备间的电气联系和动作原理。图一图一操作电源:二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用交流操作电源,对应的所有二次回路如保护回路继电器、信号回路设备、控制设备等均采用交流形式。直流操作电源:蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄电池两种,为高压柜提供断路器控制电源及储能等保护。Part2:电气二次回路基础知识(操作电源)Part2:电气二次回路基础知识(操作电源)对操作电源的可靠性要求很高,容量要求足够大,尽可能不受供电系统运行的影响。对操作电源的可靠性要求很高,容量要求足够大,尽可能不受供电系统运行的影响。二次回路的操作电源二次回路的操作电源高压断路器分、合闸回路高压断路器分、合闸回路继电保护继电保护自动装置、信号回路、监测系统自动装置、信号回路、监测系统及其他二次回路及其他二次回路二次回路操作电源的组成二次回路操作电源的组成继电保护二次回路自动迅速地将故障设备从电力系统中切除出去,或及是针对各种不正常的运行状态发出信号。对继电保护的要求1、选择性;2、快速性;3、灵敏性;4、可靠性。继电器的作用:作用:继电器是组成继电保护装置的基本元件,当其输入达到或低于一定值时它便动作,并通过执行元件发出信号或动作于跳闸。自动重合闸保护、电动机保护几种类型。一)6kV变电所的继电保护装置1、过流保护整定原则:按照避开被保护线路的最大工作电流来整定。过流保护在动作时间整定上采用阶梯原则。过流保护的动作时限有两种:1)定时限2)反时限Part3:电气二次回路基础知识Part3:电气二次回路基础知识2、电流速断保护整定原则:按躲过被保护设备(线路)末端的最大短路电流来整定。因此,被保护设备末端有一段保护不到的死区。这就必须依靠过电流保护作为后备保护。3、限时电流速断保护用来弥补电流速断保护的保护范围小和过流保护的时限长的不足。整定原则:其动作电流大于下一段线路瞬时速断保护可动作电流,动作时限比下一线路瞬时速断保护大一个时间阶差。4、低电压保护5、其他保护2、电流速断保护整定原则:按躲过被保护设备(线路)末端的最大短路电流来整定。因此,被保护设备末端有一段保护不到的死区。这就必须依靠过电流保护作为后备保护。3...
