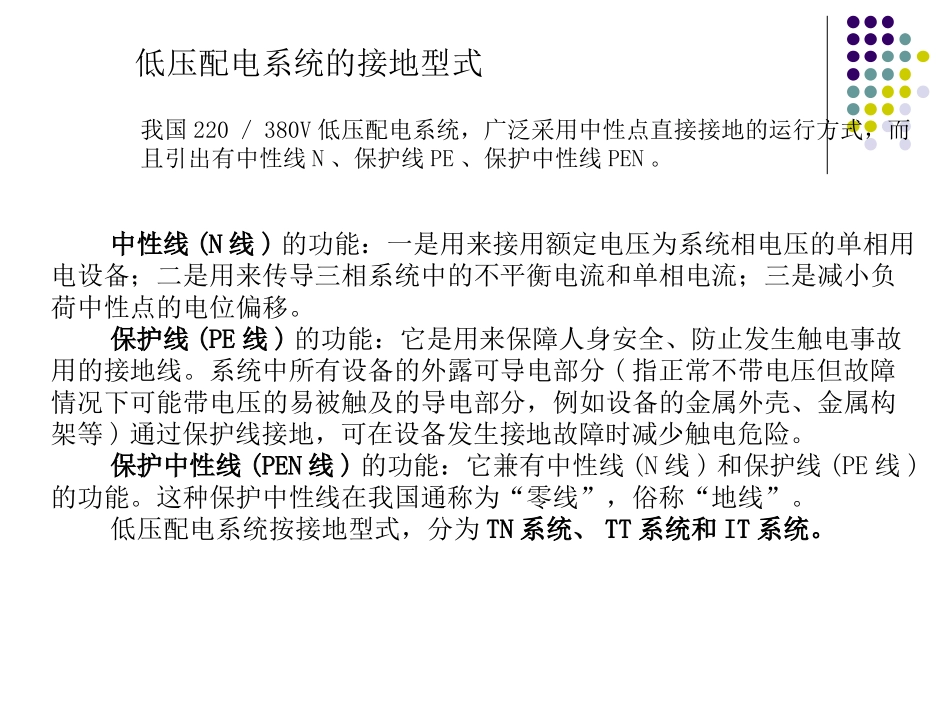

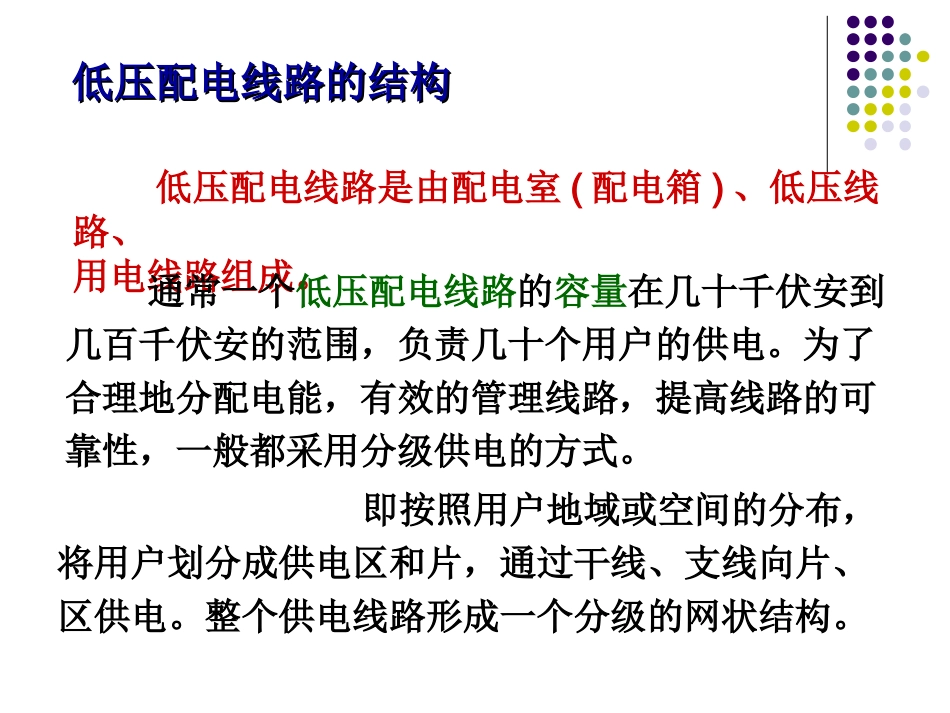

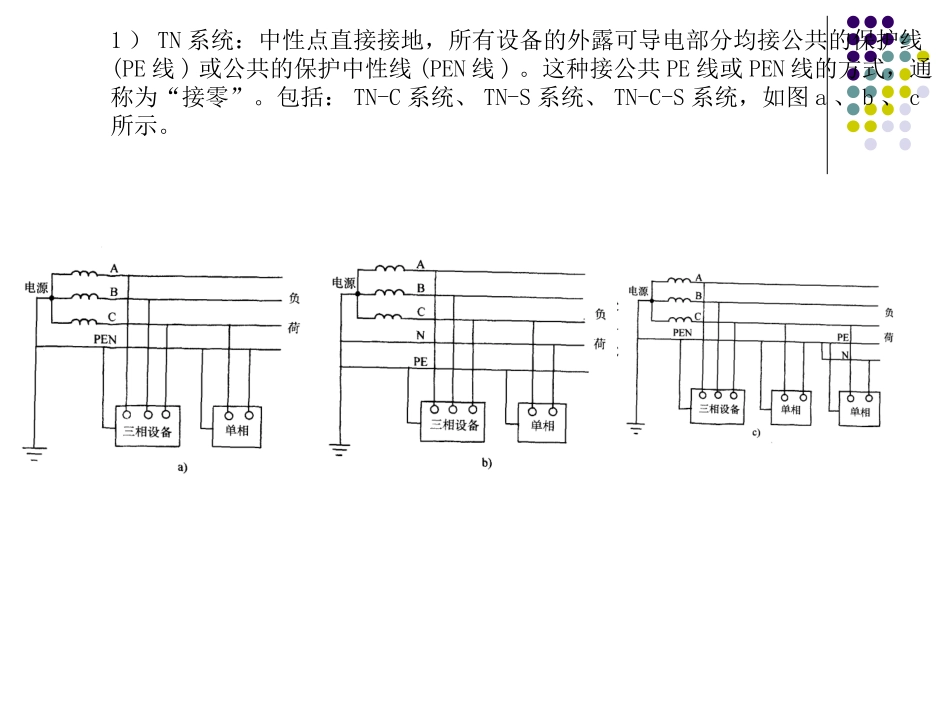

低压配电线路的结构低压配电线路的结构低压配电线路是由配电室(配电箱)、低压线路、用电线路组成。通常一个低压配电线路的容量在几十千伏安到几百千伏安的范围，负责几十个用户的供电。为了合理地分配电能，有效的管理线路，提高线路的可靠性，一般都采用分级供电的方式。即按照用户地域或空间的分布，将用户划分成供电区和片，通过干线、支线向片、区供电。整个供电线路形成一个分级的网状结构。低压配电系统的接地型式我国220／380V低压配电系统，广泛采用中性点直接接地的运行方式，而且引出有中性线N、保护线PE、保护中性线PEN。中性线(N线)的功能：一是用来接用额定电压为系统相电压的单相用电设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。保护线(PE线)的功能：它是用来保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分(指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地，可在设备发生接地故障时减少触电危险。保护中性线(PEN线)的功能：它兼有中性线(N线)和保护线(PE线)的功能。这种保护中性线在我国通称为“零线”，俗称“地线”。低压配电系统按接地型式，分为TN系统、TT系统和IT系统。1）TN系统：中性点直接接地，所有设备的外露可导电部分均接公共的保护线(PE线)或公共的保护中性线(PEN线)。这种接公共PE线或PEN线的方式，通称为“接零”。包括：TN-C系统、TN-S系统、TN-C-S系统，如图a、b、c所示。2）TT系统：中性点直接接地，设备外壳单独接地。3）IT系统：中性点不接地，设备外壳单独接地。主要用于对连续供电要求较高及有易燃易爆危险的场所。２）干线式电网（图1-3）（１）分类：单回路、双回路。（２）优，缺点；（相对于放射式的优缺点）电力网各种结线方式分类。2.电力网的结线方式1）放射式电网（图1-2）.（１）分类：单回路、双回路。（２）主要优点：优点：线路独立、可靠性高、继电保护整定简单。缺点：总线路长、不经济。（３）适用：负荷容量大或孤立的重要用户1.电力网的分类１）电力网：由变电所及各种不同电压等级的输电、配电线路组成。２）任务：输电配电。３）分类：电网可按电压高低和供电范围大小分为区域电网和地方电网，区域电网范围大，电压一般在220KV及以上。地方电网的范围小，最高电压一般不超过110KV３）环式电网（图1-4）（１）分类：开环、闭环。（２）优缺点：优点：总设备少，投资小，可靠性高；缺点：负荷容量相差太大时不经济，继电保护整定复杂。（３）适用对象：负荷容量相差不太大，彼此之间相距较近，而离电源都较近，且对供电可靠性要求较高的重要用户。２）干线式电网（图1-3）（１）分类：单回路、双回路。（２）优，缺点；（相对于放射式的优缺点）优点：总线路短、节资。缺点：用户相互影响、可靠性低、保护整定误差大。使用对象：单回路干线式一般使用三类负荷供电，如居住区、宿舍楼，双回路干线式一般使用二、三类负荷供电。低压配电线路的联接方式主要是放射式和树干式两种。变电所配电室放射式配电线路变电所配电室树干式配电线路某校实验楼树形供电线路示意图去教学楼去宿舍食堂干线干线干线2#生活区配电柜1#教学区配电柜3#实验区配电柜实验楼总配电箱……X房间配电箱X房间配电箱分支线分支线分支线2层配电箱11层配电箱1层配电箱1#主配电柜10kV去报告厅实验楼配电变压器配电柜
