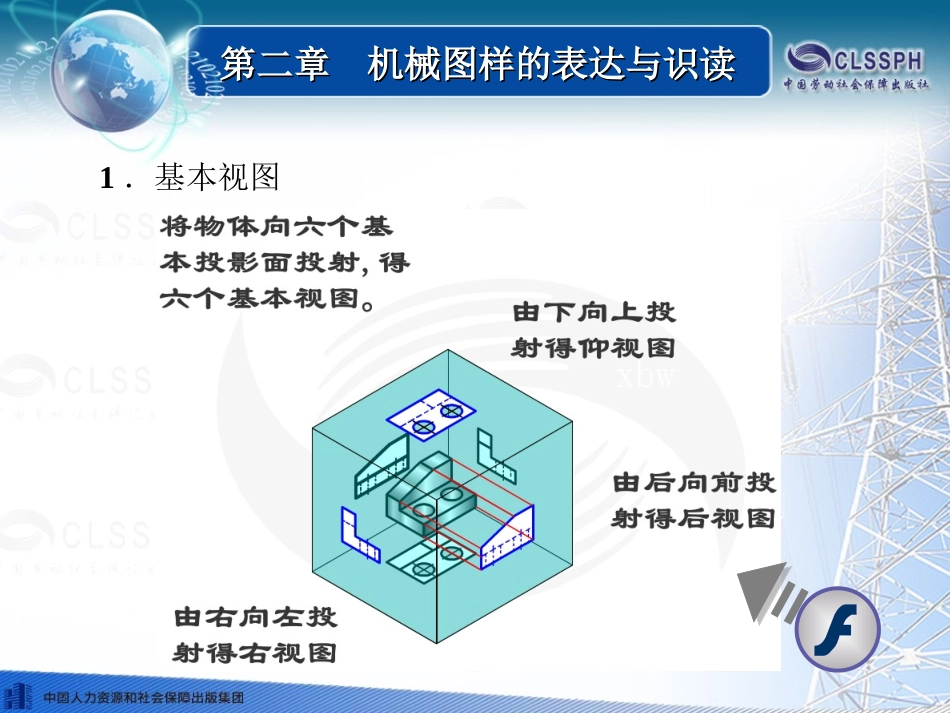

第二章机械图样的表达与识读第二章机械图样的表达与识读§2—1机件的表达方法§2—2标准件与常用件的画法§2—3识读机械图样第二章机械图样的表达与识读第二章机械图样的表达与识读§2—1机件的表达方法一、视图在生产实际中，有些机件的结构比较简单，而有的比较复杂，想一想：是否都用三视图表达？可否少用图形？如何表达形体右面、下面和后面的结构？如何表达局部结构？如何表达倾斜的结构？第二章机械图样的表达与识读第二章机械图样的表达与识读1．基本视图第二章机械图样的表达与识读第二章机械图样的表达与识读基本视图的投影规律主、俯、仰、后视图等长主、左、右、后视图等高俯、仰、左、右视图等宽第二章机械图样的表达与识读第二章机械图样的表达与识读2．向视图自由配置的视图称为向视图。自由配置的仰视图绘制箭头标注字母标注英文大写字母第二章机械图样的表达与识读第二章机械图样的表达与识读3．局部视图将机件的某一部分向基本投影面投射所得的视图称为局部视图。在局部视图的断裂边界处画波浪线局部视图外轮廓封闭时不画波浪线局部视图自由配置时需要标注第二章机械图样的表达与识读第二章机械图样的表达与识读4．斜视图将机件局部向不平行于任何基本投影面的平面投射所得的视图称为斜视图。第二章机械图样的表达与识读第二章机械图样的表达与识读箭头表示投射方向箭头附近标注字母在斜视图上方标注视图名称字母标在旋转符号的箭头端局部视图按基本视图配置，中间无其他图形，不必标注局部视图与斜视图的标注第二章机械图样的表达与识读第二章机械图样的表达与识读二、剖视图用细虚线表达内部结构有何缺点？1．剖视图的形成与标注（1）剖视图的形成第二章机械图样的表达与识读第二章机械图样的表达与识读1）剖切平面后的可见轮廓应全部画出，不可只画剖切断面的形状。2）剖视图是假想剖开机件得到的，当物体的一个视图画成剖视图时，其他视图仍应完整画出。第二章机械图样的表达与识读第二章机械图样的表达与识读（2）剖面符号第二章机械图样的表达与识读第二章机械图样的表达与识读第二章机械图样的表达与识读第二章机械图样的表达与识读剖切符号（粗实线）表示剖切位置箭头表示投射方向相同字母大写英文字母表示剖视图名称（3）剖视图的标注第二章机械图样的表达与识读第二章机械图样的表达与识读2．剖视图的种类及画法（1）全剖视图用剖切面完全地剖开物体所画的剖视图称为全剖视图。剖视图分为全剖视图、半剖视图和局部剖视图。第二章机械图样的表达与识读第二章机械图样的表达与识读圆柱的轮廓线分界不画剖面符号将均布孔旋转到剖切平面上画出画法规定第二章机械图样的表达与识读第二章机械图样的表达与识读（2）半剖视图第二章机械图样的表达与识读第二章机械图样的表达与识读（3）局部剖视图用剖切面局部地剖开物体所画出的剖视图称为局部剖视图。第二章机械图样的表达与识读第二章机械图样的表达与识读局部剖视图与视图之间应以波浪线为界。波浪线应画在物体的实体上，不能画在物体的中空处或超出图形轮廓线。第二章机械图样的表达与识读第二章机械图样的表达与识读3．剖切面的种类（1）单一剖切平面第二章机械图样的表达与识读第二章机械图样的表达与识读（2）几个平行的剖切平面用两个或多个平行的剖切平面剖开物体。第二章机械图样的表达与识读第二章机械图样的表达与识读（3）几个相交的剖切平面第二章机械图样的表达与识读第二章机械图样的表达与识读绘制全剖视图1．分析泵盖的形体连接板圆筒凸台沉孔阶梯孔圆柱孔第二章机械图样的表达与识读第二章机械图样的表达与识读（1）绘制作图基准线。（2）绘制外轮廓线。（3）绘制剖切到的内孔。（4）绘制剖面线。2．绘制泵盖的全剖视图第二章机械图样的表达与识读第二章机械图样的表达与识读三、断面图表达轴类零件采用视图或剖视图合适吗？为什么？第二章机械图样的表达与识读第二章机械图样的表达与识读用剖切平面将机件断开，画出的剖切面与物体接触部分的图形称为断面图。1．移出断面图画在视图轮廓之外的断面图称为移出断面图。第二章机械图样的表达与识读第二章机械图样的表达与识...
