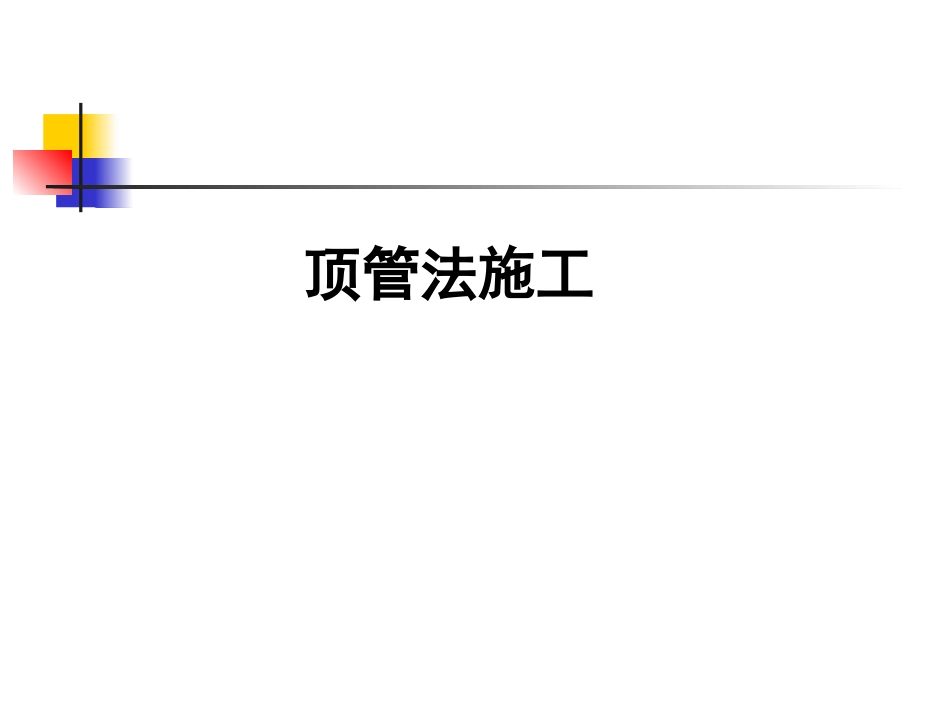

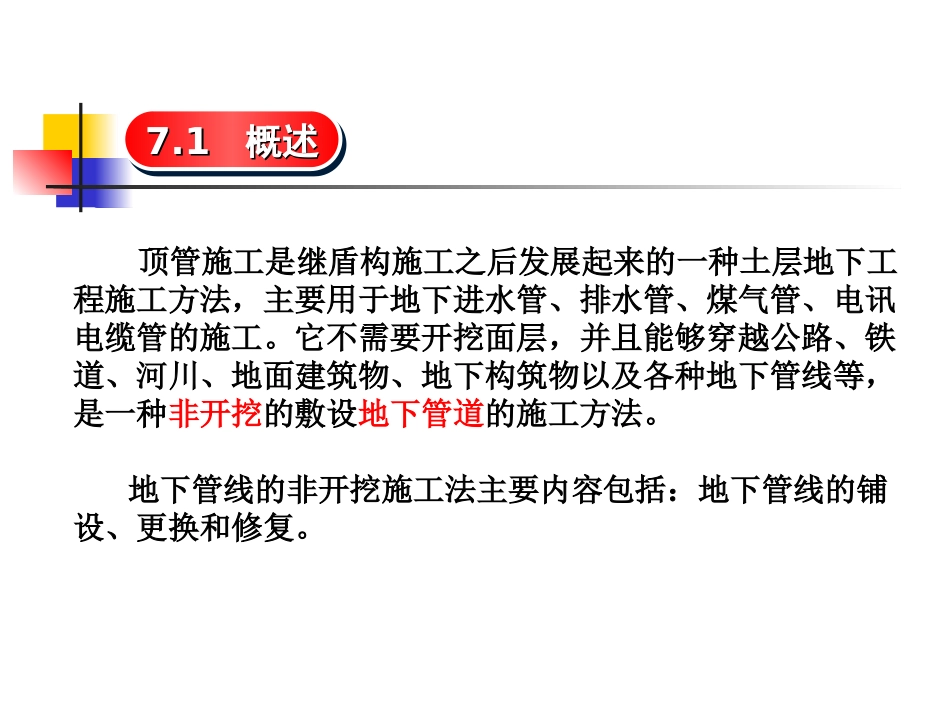

顶管法施工7.17.1概述概述7.17.1概述概述顶管施工是继盾构施工之后发展起来的一种土层地下工程施工方法，主要用于地下进水管、排水管、煤气管、电讯电缆管的施工。它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，是一种非开挖的敷设地下管道的施工方法。地下管线的非开挖施工法主要内容包括：地下管线的铺设、更换和修复。先在工作坑内设置支座和安装液压千斤顶，借助主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作坑内穿过土层一直推到接收坑内吊起，与此同时，紧随工具管或掘进机后面，将预制的管段顶入地层。边顶进，边开挖地层，边将管段接长的管道埋设方法。7.1.17.1.1顶管施工的基本原顶管施工的基本原理理施工时，先制作顶管工作井及接收井，作为一段顶管的起点和终点，工作井中有一面或两面井壁设有预留孔，作为顶管出口，其对面井壁是承压壁，承压壁前侧安装有顶管的千斤顶和承压垫板（即钢后靠），千斤顶将工具管顶出工作井预留孔，而后以工具管为先导，逐节将预制管节按设计轴线顶入土层中，直至工具管后第一节管节进入接收井预留孔，施工完成一段管道。为进行较长距离的顶管施工，可在管道中间设置一至几个中继间作为接力顶进，并在管道外周压注润滑泥浆。顶管施工可用于直线管道，也可用于曲线等管道。1-预制的混凝土管；2-运输车；3-扶梯；4-主顶油泵；5-行车；6-安全护栏；7-润滑注浆系统；8-操纵房；9-配电系统；10-操纵系统；11-后座；12-测量系统；13-主顶油缸；14-导轨；15-弧形顶铁；16-环形顶铁；17-已顶入的混凝土管；18-运土车；19-机头顶管施工技术最早始于1896年美国的北太平洋铁路铺设工程的施工中。1948年日本第一次采用顶管施工方法，在尼崎市的铁路下顶进了一根内径600mm的铸铁管，顶距只在6米。欧洲发达国家最早开发应用顶管法，1950年前后，英、德、日等国家相继采用。我国较早的顶管施工约在上世纪50年代，初期主要是手掘式顶管，设备也较简陋。我国顶管技术真正较大的发展是从上世纪80年代中期开始。1988年上海研制成功我国第一台土压平衡掘进机。7.1.27.1.2顶管施工技术的应用及发顶管施工技术的应用及发展展随着时间的推移，顶管技术也与时俱进地得到迅速发展。主要体现在以下方面：一次连续顶进的距离：越来越长顶管直径：向大小直径两个方向发展管材：钢筋混凝土管、钢管、玻璃钢顶管挖掘技术：机械化程度越来越高顶管线路的曲直度：曲线形状越来越复杂，曲率半径越来越小。按所顶进的管子口径大小分：大口径、中口径、小口径和微型顶管四种。大口径多指Ф2m以上的顶管，人可以在其中直立行走。中口径顶管的管径多为1.2～1.8m，人在其中需弯腰行走，大多数顶管为中口径顶管。小口径顶管直径为500～1000mm，人只能在其中爬行，有时甚至爬行都比较困难。微型顶管的直径通常在400mm以下，最小的只有75mm。按一次顶进的长度（指顶进工作坑和接收工作坑之间的距离）分：普通距离顶管和长距离顶管。顶进距离长短的划分目前尚无明确规定，过去多指100m左右的顶管。目前，千米以上的顶管已屡见不鲜，可把500m以上的顶管称为长距离顶管。按顶管机的类型分：手掘式人工顶管、挤压顶管、水射流顶管和机械顶管（泥水式、泥浆式、土压式、岩石式）。手掘式顶管的推进管前只是一个钢制的带刃口的管子（称为工具管），人在工具管内挖土。掘进机顶管的破土方式与盾构类似，也有机械式和半机械式之分。按管材分：钢筋混凝土顶管、钢管顶管、以及其他管材的顶管。按顶进管子轨迹的曲直分：直线顶管和曲线顶管。7.1.47.1.4顶管施工的分类顶管施工的分类手掘式顶管施工是最早发展起来的一种顶管施工的方式。由于它在特定的土质条件下和采用一定的辅助施工措施后便具有施工操作简便、设备少、施工成本低、施工进度快等优点，所以至今仍被许多施工单位采用。手掘式顶管机也即是非机械的开放式(或敞口式)顶管机，适用于能自稳的土体中。在顶管的前端装有工具管，施工时，采用手工的方法来破碎工作面的土层，破碎辅助工具主要有镐、锹以及冲击锤等。如果在含水量较大的砂土中...
